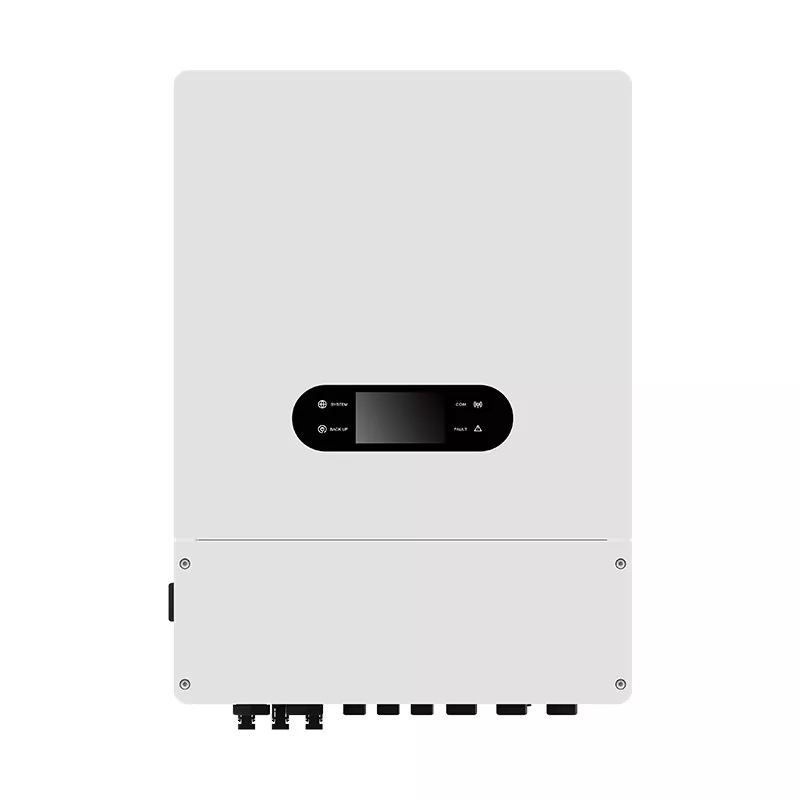

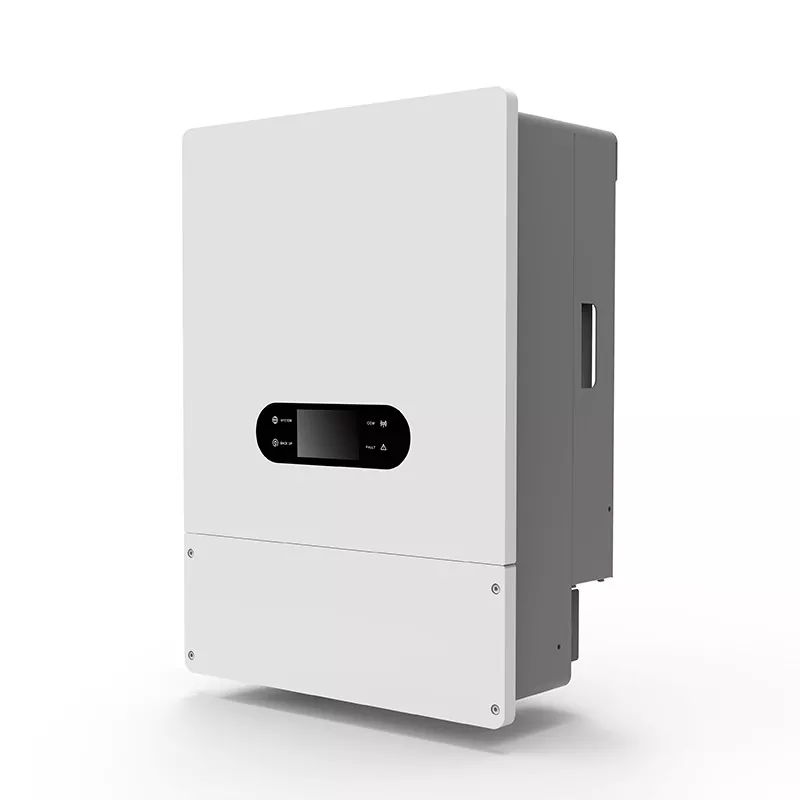

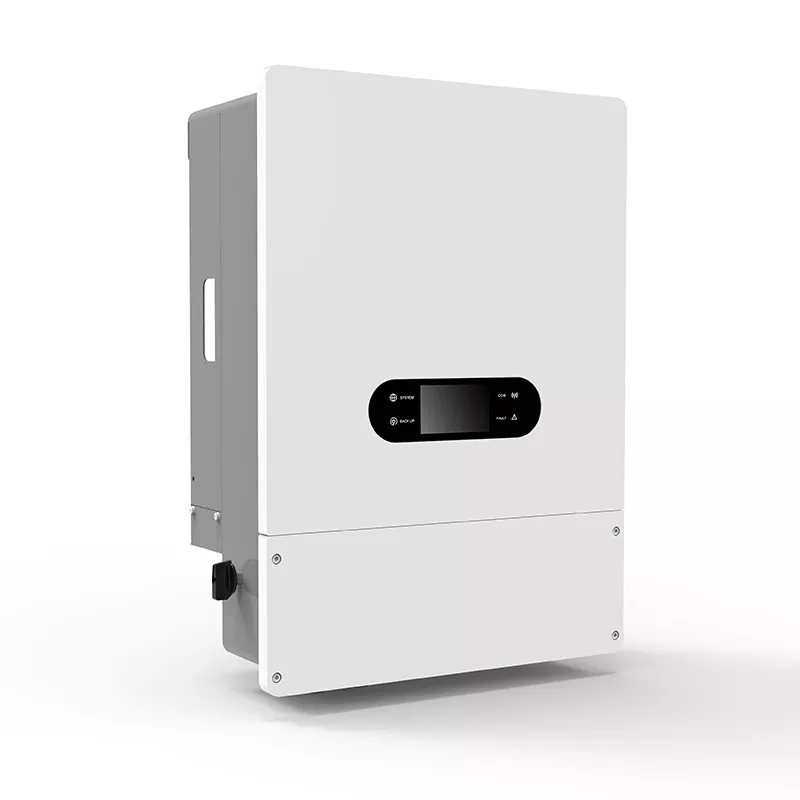

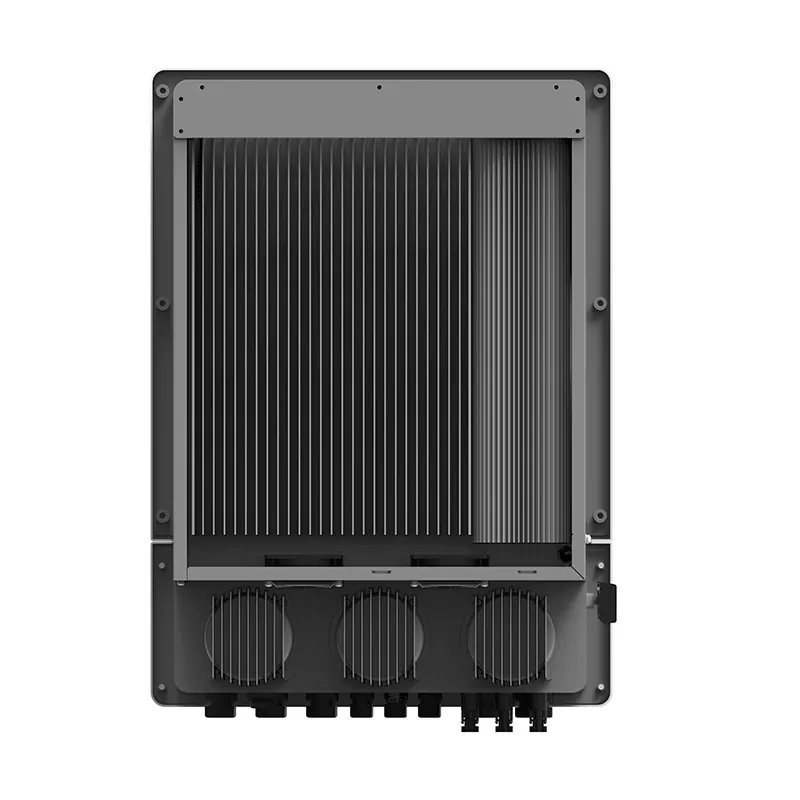

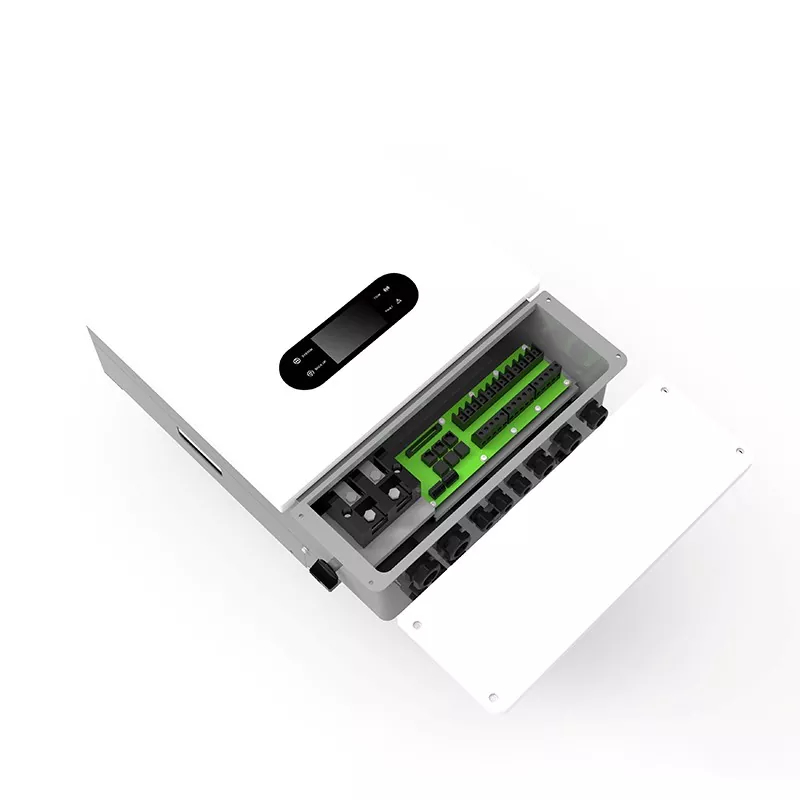

3-vaiheinen 12 kW:n hybridi aurinkoinvertteri

Kolmivaiheinen 12 kW:n hybridi Solar Inverter (SUN-12KS48P3) on suunniteltu eurooppalaisille ja kansainvälisille markkinoille, ja se yhdistää aurinkosähkön latauksen, akun varastoinnin, verkkosyötön ja verkon ulkopuoliset varmuuskopiointiominaisuudet yhdeksi yksiköksi.

Sen ainutlaatuinen muotoilu mahdollistaa 200 % aurinkosähkön ylimitoitussuhteen, mikä mahdollistaa useamman PV-moduulin liittämisen akun latauksen varmistamiseksi ja verkon ulkopuolisen kuormituksen täyttämiseksi myös heikossa valaistuksessa.

Siinä on sisäänrakennettu älykäs BMS-viestintäliitäntä, joka mahdollistaa saumattoman integroinnin yleisimpiin litiumakkujärjestelmiin (kuten Pylontech ja BYD). Tuote on useiden kansainvälisten verkkoliitäntästandardien mukainen, mukaan lukien NB/T32004, IEC62109 ja EN50549-1, joten se sopii tehtaille, maatiloille, toimistorakennuksiin ja syrjäisille alueille, jotka vaativat kolmivaiheista virtaa.

Suurin lataus-/purkausvirta on 250 A ja verkon ulkopuolella oleva huipputeho, joka tukee 200 % ylikuormitusta (15 sekunnin ajan), se pystyy käsittelemään moottoreista ja kompressoreista aiheutuvia ylijännitekuormia. Sen huippuhyötysuhde on 98%, tukee generaattorin tuloa ja kaukovalvontaa ja tarjoaa vakaan, luotettavan energian muuntamisen kolmivaiheisille kuormille.

Tuoteparametri

Tuotteen kohokohdat

1. High-Current MPPT Design

Kaksi MPPT-kanavaa (maks. tulovirta 36A/18A) laajalla käyttöjännitealueella ja alhaisella käynnistysjännitteellä; Täysin yhteensopiva suuritehoisten 18A PV-moduulien kanssa tehostaakseen sähköntuotannon tehokkuutta heikossa valaistuksessa.

2. Tehokas akun lataus/purkauskyky

Suurin lataus-/purkausvirta jopa 250 A, mikä tukee nopeaa latausta ja purkamista korkeiden energiansiirtovaatimusten täyttämiseksi. Akun nimellisjännite 48 V; yhteensopiva sekä litium- että lyijyakkujen kanssa. 3. 200 % Off-Grid Ylikuormituskapasiteetti

Off-grid-tilassa huipputeho voi saavuttaa 200 % nimellistehosta 15 sekunnissa, mikä käynnistää helposti induktiiviset kuormat, kuten kolmivaihemoottorit, ilmastointilaitteet ja vesipumput.

4. Älykäs grid-tie ja off-grid -kytkentä

Kolmivaiheinen 12 kW:n hybridi Solar Inverter tukee verkkoon sidottua syöttöä ja itsenäistä off-grid -toimintaa konfiguroitavilla tiloilla (omakulutus, huippu-laakson arbitraasi, varatehoprioriteetti).

5. Korkea yhteensopivuus ja skaalautuvuus

Tukee generaattorin integrointia; sisältää sisäänrakennetun takaisinvirtauksen ja saarekkeellisen suojan. Kommunikoi BMS:n kanssa RS485-, CAN- ja muiden liitäntöjen kautta akun tilan reaaliaikaista seurantaa varten.

6. Kattavat suojaustoiminnot

Sisältää aurinkosuojan käänteisen napaisuuden, eristysimpedanssin havaitsemisen, vuotovirran havaitsemisen ja ulostulon ylijännite-/ylivirta-/oikosulkusuojauksen, mikä takaa korkean turvallisuustason.

Tuotesovellukset

1. Kaupallinen ja teollinen kolmivaiheinen energian varastointi

Sopii pieniin tehtaisiin, kaupallisiin komplekseihin ja toimistorakennuksiin; hyödyntää huippu-laakson sähkön hintaeroja kustannusten alentamiseksi samalla kun se toimii varavoimana toiminnan jatkuvuuden varmistamiseksi.

2. Laajamittainen off-grid-järjestelmät

Tarjoaa vakaan kolmivaiheisen tehon maatiloille, kaivosalueille ja saarille ilman verkkopeittoa integroimalla aurinkosähköryhmiin ja akkuihin.

3. PV Itsekulutus

Ihanteellinen koteihin tai kiinteistöihin, joissa on kolmivaiheiset aurinkosähköjärjestelmät; asettaa etusijalle aurinkosähkön käytön, jolloin ylimääräinen energia varastoidaan akkuihin tai syötetään verkkoon.

4. Generaattorin integrointi

Käynnistää automaattisesti generaattorin täydentämään tehoa pitkittyneen pilvisen tai sateisen sään aikana varmistaen keskeytymättömän, ympäri vuorokauden sähköverkon ulkopuolisille järjestelmille.

Räätälöintipalvelut

KTAC tarjoaa OEM/ODM-palveluita GA-sarjan inverttereille, mukaan lukien:

1. Mukautettu kotelon väri- ja logotulostus

2. BMS-protokollan viritys kolmannen osapuolen akuille

3. Parametrien esiasetukset (esim. latausjännitteet, lähtötaajuus)

4. Pakkaussuunnittelu ja monikieliset käyttöohjeet

Ota yhteyttä tekniseen tiimiimme räätälöityä ratkaisua varten.

Pätevyydet ja sertifioinnit

Tuotteemme valmistetaan tiukan laadunvalvontajärjestelmän alaisena, ja ne on testattu kolmannen osapuolen valtuutetuissa laitoksissa varmistaakseen niiden turvallisuuden, luotettavuuden ja maailmanlaajuisten markkinoille pääsyn vaatimusten noudattamisen.

Laadunhallintajärjestelmä

GB/T 19001-2016 idt ISO9001:2015 – Sertifioitu tuotantolaitos

Tuoteturvallisuus ja EMC-sertifikaatti

CE – Euroopan markkinat (LVD- ja EMC-direktiivit)

LVD – Pienjännitedirektiivin mukainen

EMC – Yhteensopivuus sähkömagneettisen yhteensopivuuden kanssa

IEC62109 – Turvallisuusstandardi aurinkosähköjärjestelmän tehomuuntimille

IEC61000 – Sähkömagneettinen yhteensopivuusstandardi

UN38.3 – Litiumakkujen kuljetusturvallisuus (lentokuljetus/merikuljetus/maakuljetus)

Toimialakohtainen vaatimustenmukaisuus

NB/T32004-2018 – Kiinan aurinkosähköverkkoliitäntästandardi

EN50549-1 – Eurooppalaiset verkkojen yhteenliittämisvaatimukset

VDE-4105 – saksalainen verkkoliitäntästandardi

NRS-097-2-1 – Etelä-Afrikan verkkospesifikaatio

IS16169 & IS16221 (BIS) – intialainen aurinkosähköinvertteristandardi

Immateriaaliomaisuus

Yli 20 voimassa olevaa patenttia, jotka kattavat invertteritopologian, MPPT-algoritmit, BMS-viestintä- ja lämmönhallintatekniikat

Kaikki sertifioinnit ja testiraportit voidaan toimittaa pyynnöstä. Tiettyjen markkinoiden vaatimustenmukaisuusvaatimuksia varten ota yhteyttä tekniseen tiimiimme.

FAQ

1. Voidaanko 3-vaiheista 12 kW:n hybridiaurinkoinvertteriä käyttää rinnakkain?

Kyllä, tämä sarja tukee jopa 6 yksikön rinnakkaisliitäntää; ota yhteyttä tekniseen tukitiimiimme saadaksesi lisätietoja.

2. Voiko se liittää kolmivaiheiseen 380 V verkkoon?

Kyllä. SUN-12KS48P3 on kolmivaiheinen invertteri, jonka nimellislähtöjännite on 230/400 V (50/60 Hz) ja joka täyttää Euroopan ja useimpien muiden maiden pienjänniteverkkostandardit.

3. Suurin ulostulovirta off-grid-tilassa on 20A; miten se ajaa 10 kW kuormaa?

20A 230 V:lla vastaa noin 4,6 kW:a, mutta taulukossa on lueteltu 1200 W:n nimellisteho verkon ulkopuolella (todennäköisesti kirjoitusvirhe 12 kW:lla). Todellisuudessa 12KS48P3:n nimellisteho verkon ulkopuolella on 12 kW, mikä vastaa noin 30 A:n virtaa (vaihetta kohti). Katso tarkat tiedot tyyppikilvestä tai uusimmasta käyttöoppaasta.

4. Mitä akkumerkin tietoliikenneprotokollia tuetaan?

Kolmivaiheinen 12 kW:n hybridi Solar Inverter sisältää sisäänrakennetut RS485- ja CAN-liitännät ja tukee yleisiä litiumakkuprotokollia (kuten Pylontech, BYD, LG, AlphaESS jne.), joiden yhteensopivuus saavutetaan BMS-parametrien konfiguroinnilla.
