KTACtarjoaa teholaatuisia ratkaisuja vaativiin teollisuusympäristöihin ja sen3-vaiheinen 500kVA SCR Staattinen AVRon suunniteltu sovelluksiin, joissa vakaa kolmivaihejännite on välttämätön laitteiden luotettavan toiminnan kannalta. Yhdistämällä suuren kapasiteetin tehonkäsittelyn solid-state SCR-sääntelyyn tämän tyyppinen staattinen AVR voi auttaa teollisuuskäyttäjiä hallitsemaan jännitteen vaihteluita ilman mekaanisia kytkentäkomponentteja.

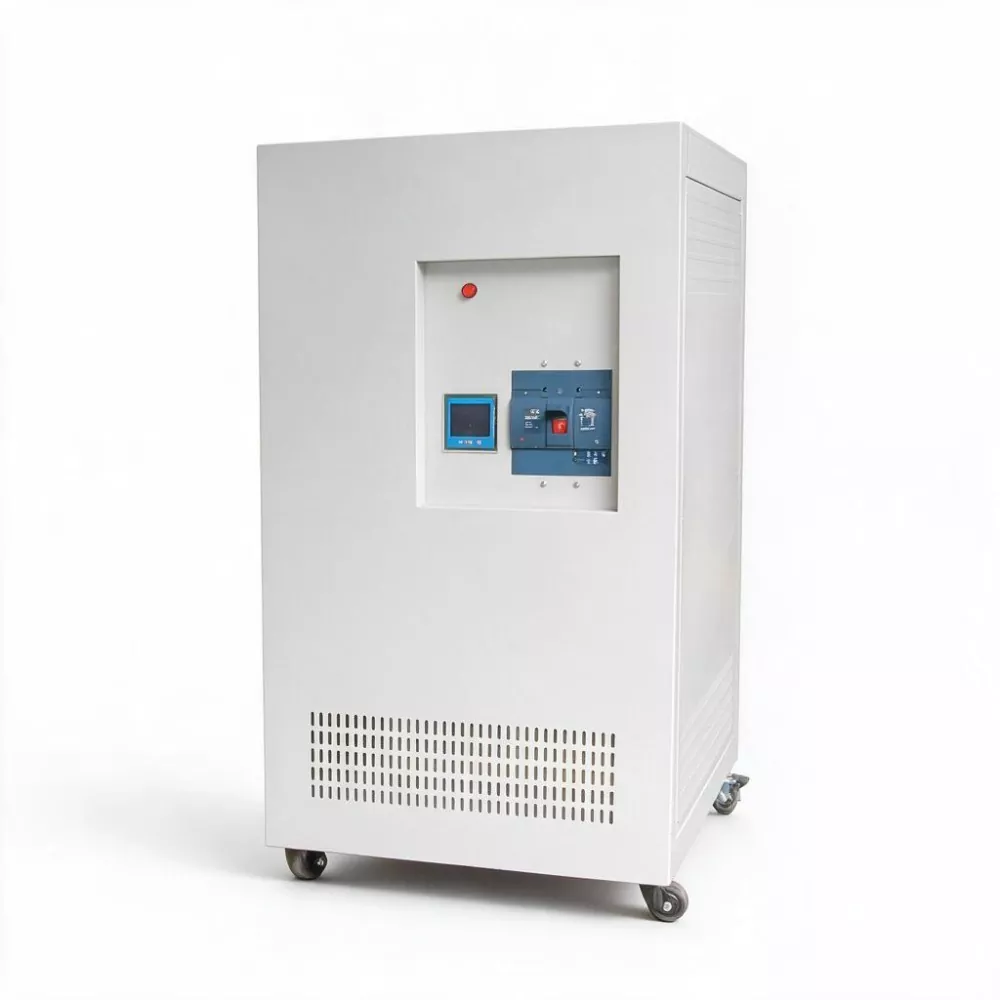

3-vaiheinen 500kVA SCR Static AVR on suurikapasiteettinen automaattinen jännitteensäätöratkaisu teollisuuden sähköjärjestelmiin, jotka vaativat hallittua ja vakaata jännitettä. 500 kVA:n teho tekee siitä sopivan suurille sähkökuormituksille, kun taas SCR-pohjainen staattinen säätö mahdollistaa nopean elektronisen säädön. Verrattuna perinteisiin mekaanisesti ohjattuihin jännitteen stabilaattoreihin, staattinen AVR voi tarjota nopeamman vasteen ja vähentää liikkuvien kytkinosien kulumista. Tehtaissa, tuotantolinjoissa, automaatiojärjestelmissä, tietoherkissä laitteissa ja muissa tehokriittisissä sovelluksissa oikean AVR:n valinta edellyttää jännitealueen, kuormitusominaisuuksien, vaihekonfiguraation, asennusolosuhteiden, suojaustoimintojen ja huoltovaatimusten huomioon ottamista.
Sisällysluettelo
- Mikä on 3-vaiheinen 500 kVA SCR staattinen AVR?
- Miksi SCR-tekniikalla on merkitystä staattisissa AVR-järjestelmissä?
- Mitkä ovat tärkeimmät arvioitavat ominaisuudet?
- Tärkeimmät tekniset näkökohdat yhdellä silmäyksellä
- Missä 500 kVA:n staattista AVR:ää voidaan käyttää?
- Kuinka sinun pitäisi valita oikea teollinen AVR?
- Mitä toiminnallisia hyötyjä yritykset voivat odottaa?
- Usein kysytyt kysymykset
- Johtopäätös
Mikä on 3-vaiheinen 500 kVA SCR staattinen AVR?
3-vaiheinen 500 kVA SCR Static AVR on automaattinen jännitteensäädin, joka on suunniteltu stabiloimaan jännitettä kolmivaiheisessa sähköjärjestelmässä, jonka nimellistehokapasiteetti on 500 kVA. TermiSCRTermi "pii-ohjattu tasasuuntaaja" tarkoittaa puolijohdekytkentälaitetta, jota käytetään sähkövirran ohjaamiseen elektronisesti.
Toisin kuin perinteiset servo-stabilisaattorit, jotka riippuvat moottorikäyttöisistä mekaanisista komponenteista, SCR-staattinen AVR käyttää elektronista kytkentää ja ohjausta. Tämä rakenne on erityisen tärkeä silloin, kun jännitehäiriöt on korjattava nopeasti ja joissa toistuva mekaaninen liike voi lisätä huoltotarvetta.
Suurilla teollisuuskuormilla jännitteen vakaus ei ole pelkästään mukavuuskysymys. Jatkuvasti suositellun toiminta-alueen ulkopuolella oleva jännite voi vaikuttaa moottoreihin, automaatiolaitteisiin, ohjausjärjestelmiin, tuotantokoneisiin ja herkkiin elektronisiin laitteisiin. Oikein määritellystä staattisesta AVR:stä voi siksi tulla tärkeä komponentti yleisessä tehonlaatustrategiassa.
Miksi SCR-tekniikalla on merkitystä staattisissa AVR-järjestelmissä?
SCR-staattisen AVR:n tärkein ero on sen kosketukseton elektroninen säätömenetelmä. Puolijohdekytkennällä säädin voi säätää jännitettä ilman, että mekaaniset koskettimet liikkuvat käämin yli.
Tämä arkkitehtuuri voi tarjota useita käytännön etuja:
- Nopea jännitteen korjaus:Elektroninen kytkentä voi reagoida nopeasti muutoksiin tulevassa syötössä.
- Ei moottorikäyttöistä säätöä:Säätöprosessi ei vaadi mekaanista servomoottoria liikkumaan jatkuvasti.
- Vähentynyt mekaaninen kuluminen:Vähemmän liikkuvia säätökomponentteja voi yksinkertaistaa pitkäaikaista huoltoa.
- Soveltuvuus dynaamisiin kuormiin:Nopea korjaus voi olla hyödyllistä, jos teollisuuskuormat muuttuvat usein.
- Jatkuva automaattinen toiminta:Ohjausjärjestelmä voi valvoa sähköolosuhteita ja säätää tehoa automaattisesti.
Alan esimerkit staattisista SCR-säätimistä osoittavat, että kolmivaiheisia malleja on saatavana laajalla kapasiteettialueella, mukaan lukien 500 kVA-luokan järjestelmät. Tekniset kokoonpanot vaihtelevat valmistajan mukaan, joten tulojännite, lähtöjännite, säätötarkkuus, vasteominaisuudet, jäähdytys ja suojaustoiminnot tulee aina varmistaa projektin todellisen spesifikaation mukaan.
Mitkä ovat tärkeimmät arvioitavat ominaisuudet?
Suuritehoinen kolmivaiheinen kapasiteetti
500 kVA luokitus sijoittuu tähän AVR-luokkaan suuriin sähköasennuksiin pienten toimistokuormien sijaan. Ennen asennusta insinöörien tulee laskea todellinen kytketty kuorma, käynnistysvirta, tarveprofiili, tehokerroin ja odotettu tuleva laajeneminen.
Staattinen SCR-asetus
SCR-tekniikka mahdollistaa sähköisen jännitteensäädön. Tämä on erityisen tärkeää sovelluksissa, joissa tarvitaan nopeaa jännitteen korjausta ja toistuvaa säätöä.
Automaattinen valvonta ja ohjaus
Teollisen AVR:n tulee jatkuvasti valvoa asiaankuuluvia sähköparametreja ja säätää tehoa automaattisesti konfiguroidun toiminta-alueen mukaan. Selkeä ohjausliittymä voi myös helpottaa käyttöönottoa ja rutiinitarkastuksia.
Suojaustoiminnot
Suurkapasiteettiset jännitteensäätölaitteet tulee arvioida yhdessä suojausarkkitehtuurinsa kanssa. Tietystä rakenteesta riippuen suojaukseen voi sisältyä olosuhteita, kuten ylijännite, alijännite, ylikuormitus, oikosulku, vaiheeseen liittyvät viat, ylikuumeneminen ja epänormaalit käyttöolosuhteet.
Teollinen asennussuunnittelu
500 kVA:lla fyysisestä asennuksesta tulee tärkeä suunnittelunäkökohta. Projektiryhmän tulee tarkistaa kotelon mitat, ilmanvaihto, lämmönpoisto, kaapelien reititys, huoltoväli, maadoitus, ympäristöolosuhteet ja huoltohenkilöstön pääsy.
Tärkeimmät tekniset näkökohdat yhdellä silmäyksellä
| Parametri | Mitä tarkistaa | Miksi sillä on merkitystä |
|---|---|---|
| Nimelliskapasiteetti | 500kVA | Määrittää järjestelmän aiotun näennäistehokapasiteetin. |
| Vaiheen konfigurointi | Kolmivaiheinen | On vastattava sivuston sähkönjakeluarkkitehtuuria. |
| Sääntelytekniikka | SCR staattinen ohjaus | Tarjoaa sähköisen, kosketuksettoman jännitteen säädön. |
| Tulojännite | Vahvista projektin vaatimusten mukaisesti | Määrittää, vastaako AVR käytettävissä olevaa apuohjelmaa tai generaattoria. |
| Lähtöjännite | Vahvista liitettyjen laitteiden mukaan | Varmistaa, että alavirran laitteet saavat vaaditun jännitteen. |
| Taajuus | 50 Hz, 60 Hz tai projektikohtainen vaatimus | On vastattava sähköjärjestelmää ja kytkettyjä kuormia. |
| Suojaus | Ylijännite, alijännite, ylikuormitus ja muut soveltuvat toiminnot | Tukee turvallisempaa ja luotettavampaa toimintaa. |
| Jäähdytys | Tarkista määritetty jäähdytysjärjestely | Oikea lämmönhallinta on tärkeää jatkuvan suuritehoisen käytön kannalta. |
Huomautus: Tarkat sähkötiedot tulee varmistaa laitteen valmistajalta ennen ostamista, koska kokoonpano, jännitealue, tarkkuus, mitat, suojaus ja muut parametrit voivat vaihdella AVR-malleittain.
Missä 500 kVA:n staattista AVR:ää voidaan käyttää?
Korkean kapasiteetin kolmivaiheista staattista AVR:ää voidaan harkita teollisuuslaitoksissa, joissa jännitteen vaihtelut voivat häiritä laitteiden suorituskykyä tai tuotannon jatkuvuutta. Tyypillisiä sovellusalueita ovat:
- Tuotantolaitokset:Tukee vakaat tehoolosuhteet tuotantokoneille ja automatisoiduille järjestelmille.
- CNC- ja tarkkuuslaitteet:Auttaa ylläpitämään johdonmukaisempaa sähkönsyöttöä herkälle ohjauselektroniikalle.
- Teollisuusautomaatio:Hyödyllinen tiloissa, joissa on PLC-ohjattuja laitteita, käyttölaitteita, antureita ja ohjauskaappeja.
- Viestintä- ja elektroniikkalaitteet:Voi auttaa hallitsemaan syöttöjännitteen epävakautta, joka vaikuttaa herkkiin elektroniikkajärjestelmiin.
- Tulostus- ja käsittelylaitteet:Vakaa jännite voi tukea koneen tasaista toimintaa pitkien tuotantojaksojen aikana.
- Liike- ja infrastruktuuritilat:Voidaan käyttää, kun suuret kolmivaihekuormat vaativat automaattista jännitteensäätöä.
AVR:n soveltuvuus tulee aina määrittää todellisen sähköisen ympäristön perusteella eikä pelkästään kapasiteetin perusteella. 500 kVA:n luokitus ei automaattisesti tarkoita, että jokainen 500 kVA:n kuormitusprofiili olisi sopiva samalle kokoonpanolle.
Kuinka sinun pitäisi valita oikea teollinen AVR?
3-vaiheisen 500 kVA SCR:n staattisen AVR:n valitseminen tulee aloittaa sähköjärjestelmän teknisellä arvioinnilla. Seuraava tarkistuslista voi auttaa ostajia järjestämään tekniset vaatimukset ennen tarjouksen pyytämistä:
- Kirjaa sisään tuleva jännite.Tunnista nimellisjännite ja todellinen vaihtelualue asennuspaikalla.
- Laske todellinen kuormitus.Ota huomioon nykyinen käyttötarve, huipputarve, moottorin käynnistysominaisuudet ja suunniteltu laajennus.
- Tunnista herkät laitteet.Selvitä, onko CNC-koneita, elektroniikkaa, automaatiojärjestelmiä, lääketieteellisiä laitteita tai muita tarkkuuskuormia kytketty.
- Vahvista kolmivaiheinen konfigurointi.Tarkista johtojen määrä, nollavaatimukset, maadoitusjärjestely ja vaihetasapaino.
- Määritä lähtövaatimukset.Tarvittava säädettävä jännite ja sallittu toleranssi on määriteltävä ennen hankintaa.
- Tarkista suojaus- ja ohitusvaihtoehdot.Huolto- ja viankäsittelyvaatimukset tulee sisällyttää eritelmään.
- Tarkista asennusolosuhteet.Lämpötila, kosteus, pöly, ilmanvaihto, korkeus, sisä-/ulkosijainti ja huoltotila voivat vaikuttaa laitteiden valintaan.
Teollisia jännitteen stabilointiratkaisuja vertaileville ostajille hyödyllinen vertailukohta on SCR-staattisen AVR-tekniikan ja perinteisen servopohjaisen säädön välinen ero. Oikea valinta riippuu vaaditusta vasteesta, kuormitusominaisuuksista, ympäristöolosuhteista, palvelustrategiasta ja järjestelmän kokonaissuunnittelusta.
Mitä toiminnallisia hyötyjä yritykset voivat odottaa?
Suuren kapasiteetin AVR:n arvo ulottuu muutakin kuin pelkän jännitteen muuttamisen. Oikein mitoitettuna ja asennettuna jännitteensäätö voi olla osa laajempaa strategiaa sähkön yhtenäisyyden parantamiseksi.
Mahdollisia toiminnallisia etuja ovat:
- Tasaisemmat jänniteolosuhteet loppupään laitteille.
- Vähentynyt altistuminen jännitteen vaihteluille säätimen suunnitellulla toiminta-alueella.
- Nopea elektroninen vaste verrattuna mekaanisesti säädettyihin säätöjärjestelmiin.
- Vähemmän riippuvuutta liikkuvista mekaanisista säätökomponenteista.
- Parannettu soveltuvuus jatkuvasti toimiviin teollisuusjärjestelmiin.
- Jäsennellympi lähestymistapa sähkön laatuvaatimusten hallintaan.
AVR-viritinvahvistin ei kuitenkaan ole yleinen korvike muille teholaatuisille laitteille. Jännitteensäätö, ylijännitesuoja, harmoninen suodatus, tehokertoimen korjaus, varavirta ja keskeytymätön virransyöttöjärjestelmät käsittelevät erilaisia sähköongelmia. Täydellisen hankkeen arvioinnin pitäisi määrittää, mitä toimintoja todella tarvitaan.
Usein kysytyt kysymykset
Mitä 500kVA tarkoittaa staattisessa AVR:ssä?
500kVA edustaa AVR:n nimellistehokapasiteettia. Käytännön käyttökuorma riippuu laitekokoonpanosta, tehokertoimesta, käyttöolosuhteista, kuormitustyypistä ja valmistajan määrittelemistä rajoista.
Miksi käyttää SCR-tekniikkaa mekaanisen servojärjestelmän sijaan?
SCR-tekniikka käyttää puolijohdekytkentää moottorikäyttöisen mekaanisen säädön sijaan. Tämä voi tarjota nopean elektronisen säädön ja vähentää mekaanista kulumista, mikä tekee staattisesta säädöstä houkuttelevan sovelluksissa, joissa on dynaamisia sähkökuormia.
Sopiiko 3-vaiheinen 500kVA SCR Static AVR jokaiselle tehtaalle?
Ei. Kapasiteetti ei yksin määritä soveltuvuutta. Insinöörien tulee tarkistaa tulojännite, lähtöjännite, vaihtelualue, taajuus, kuormitusprofiili, vaihekonfiguraatio, ympäristöolosuhteet, suojausvaatimukset ja asennustila ennen mallin valintaa.
Mitkä laitteet voivat hyötyä jännitteen stabiloinnista?
Teollisuuskoneet, CNC-järjestelmät, automaatiolaitteet, elektroniset ohjausjärjestelmät, viestintälaitteet, painokoneet ja muut jänniteherkät kuormat voivat hyötyä, kun epävakaa syöttöjännite vaikuttaa toimintaan.
Mitä tietoja minun tulee antaa, kun pyydän AVR-tarjousta?
Ilmoita tarvittava kapasiteetti, tulo- ja lähtöjännite, taajuus, kolmivaiheinen johdotuskokoonpano, jännitteen vaihtelualue, kuormitustyyppi, asennusympäristö, suojausvaatimukset ja mahdolliset erityiset tietoliikenne- tai ohitusvaatimukset. Kuormaluettelo tai sähköinen yksirivinen kaavio voi myös auttaa insinöörejä määrittämään sopivan kokoonpanon.
Johtopäätös
A 3-vaiheinen 500kVA SCR Staattinen AVRon suunniteltu suuren kapasiteetin kolmivaiheiseen jännitteen säätöön, jossa nopea elektroninen ohjaus ja vakaat tehoolosuhteet ovat tärkeitä. Sen SCR-pohjainen arkkitehtuuri, automaattinen säätökyky ja teollisen mittakaavan kapasiteetti tekevät tästä tekniikasta merkityksellisen valmistuksessa, automaatiossa, tarkkuuskoneissa ja muissa tehoherkissä sovelluksissa. Luotettavan projektin tuloksen saavuttamiseksi ostajien tulisi arvioida koko sähköympäristö sen sijaan, että valitsisivat AVR:n pelkän 500 kVA:n tehon perusteella. Jos suunnittelet suurtehojännitteen stabilointiprojektia ja tarvitset apua oikean kokoonpanon vahvistamisessa,ota meihin yhteyttäKTAC:ssa keskustellaksesi jännitevaatimuksistasi, kuormitusominaisuuksistasi, asennusehdoistasi ja sovellustarpeistasi.
