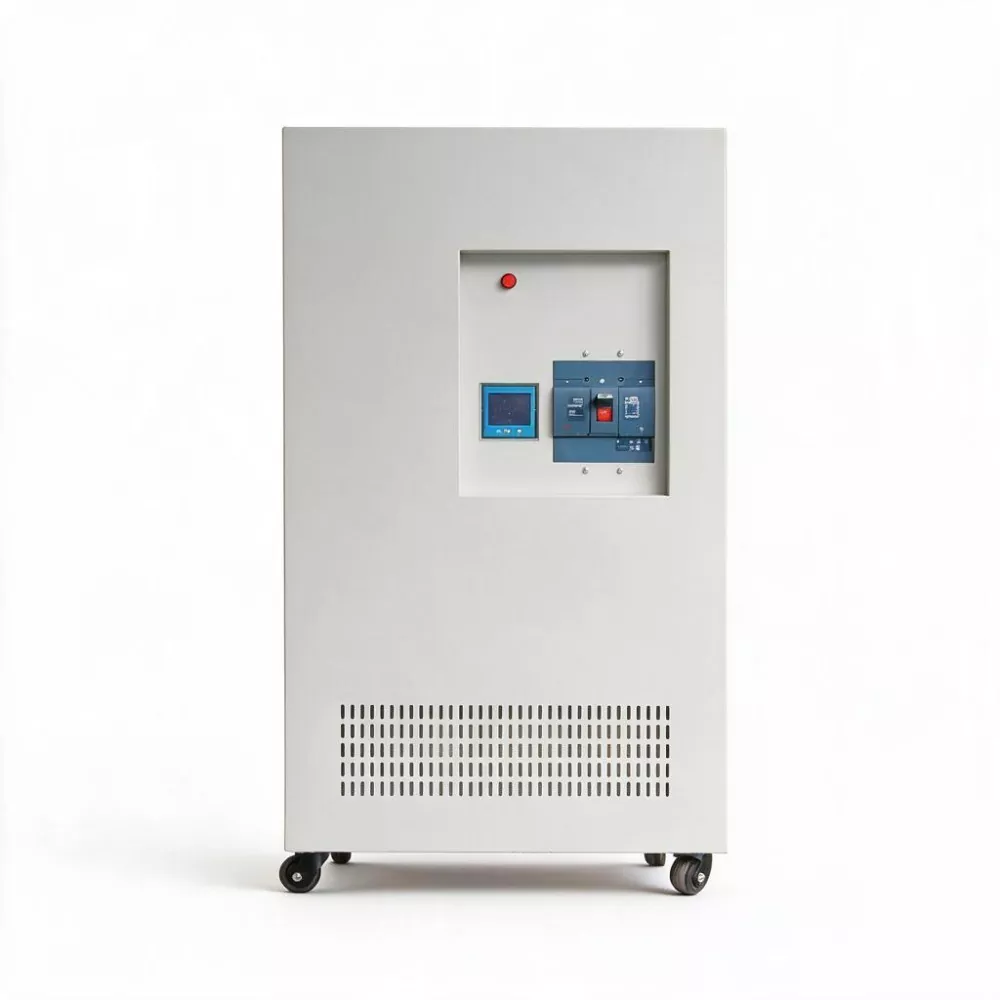

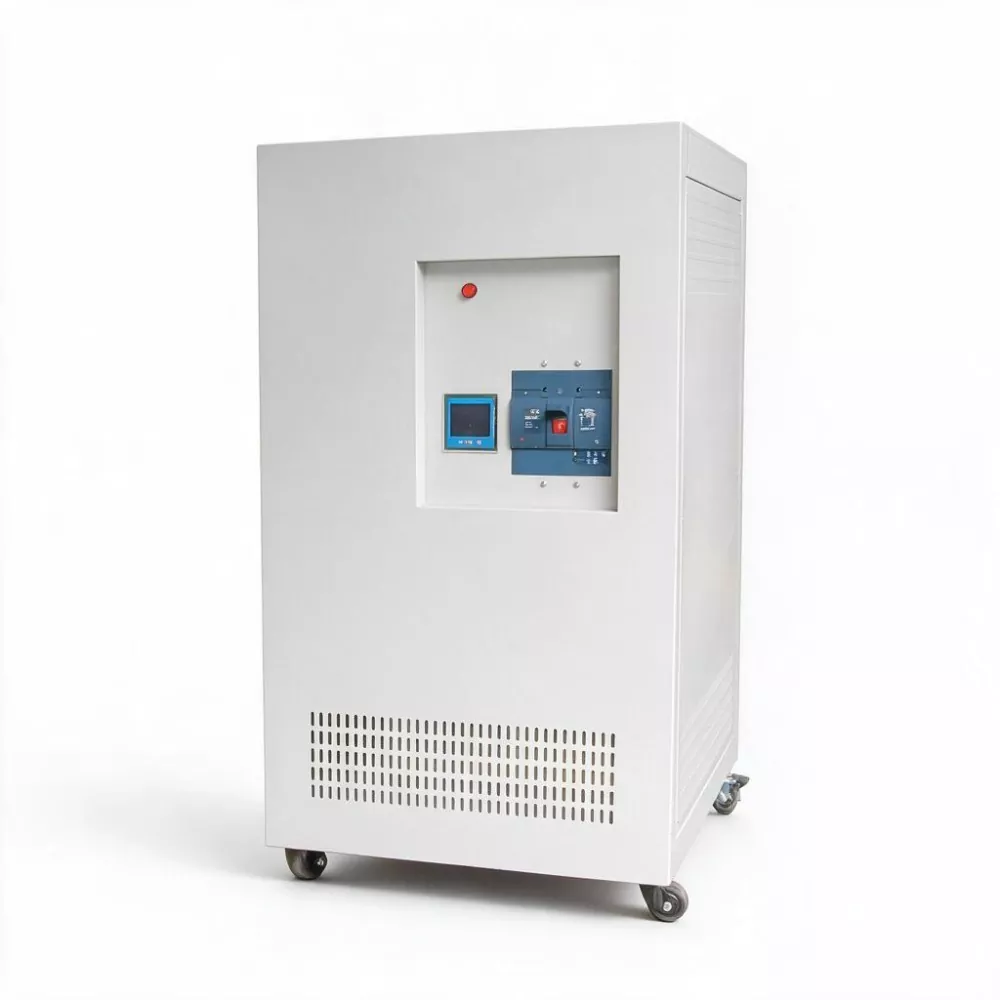

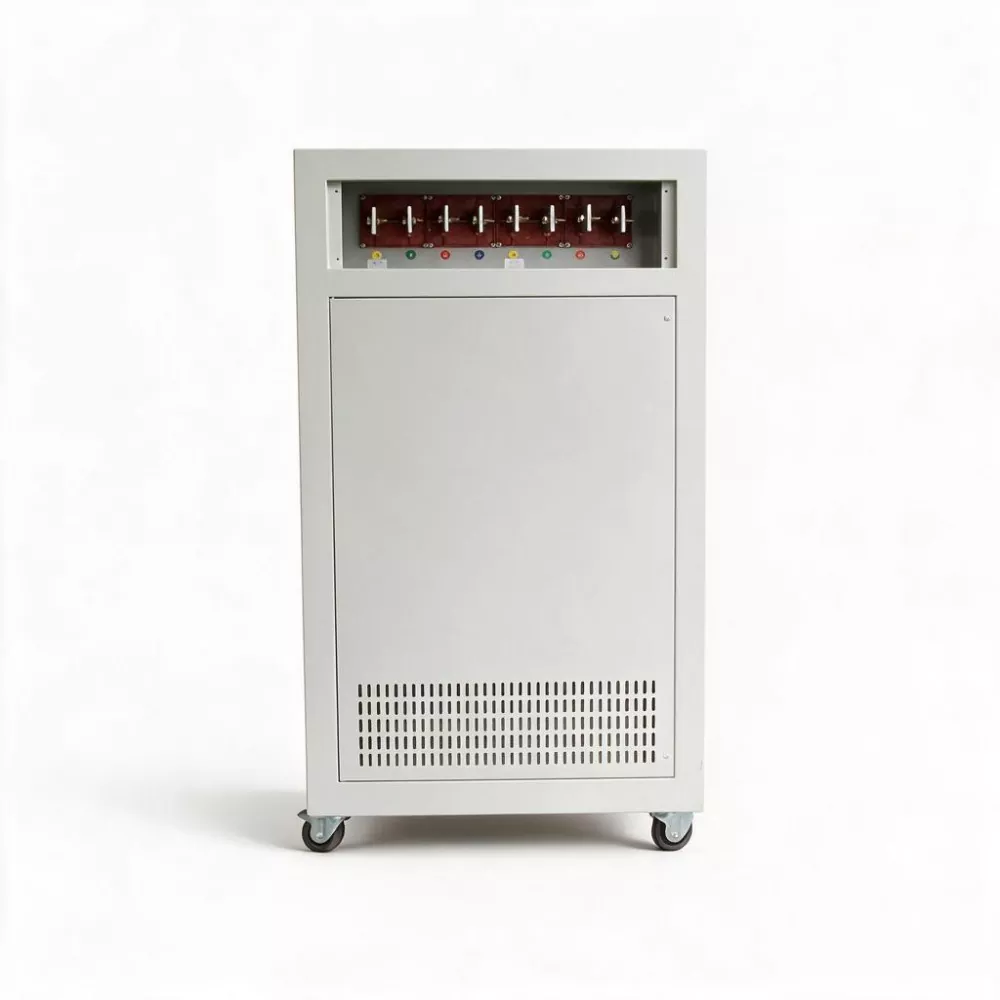

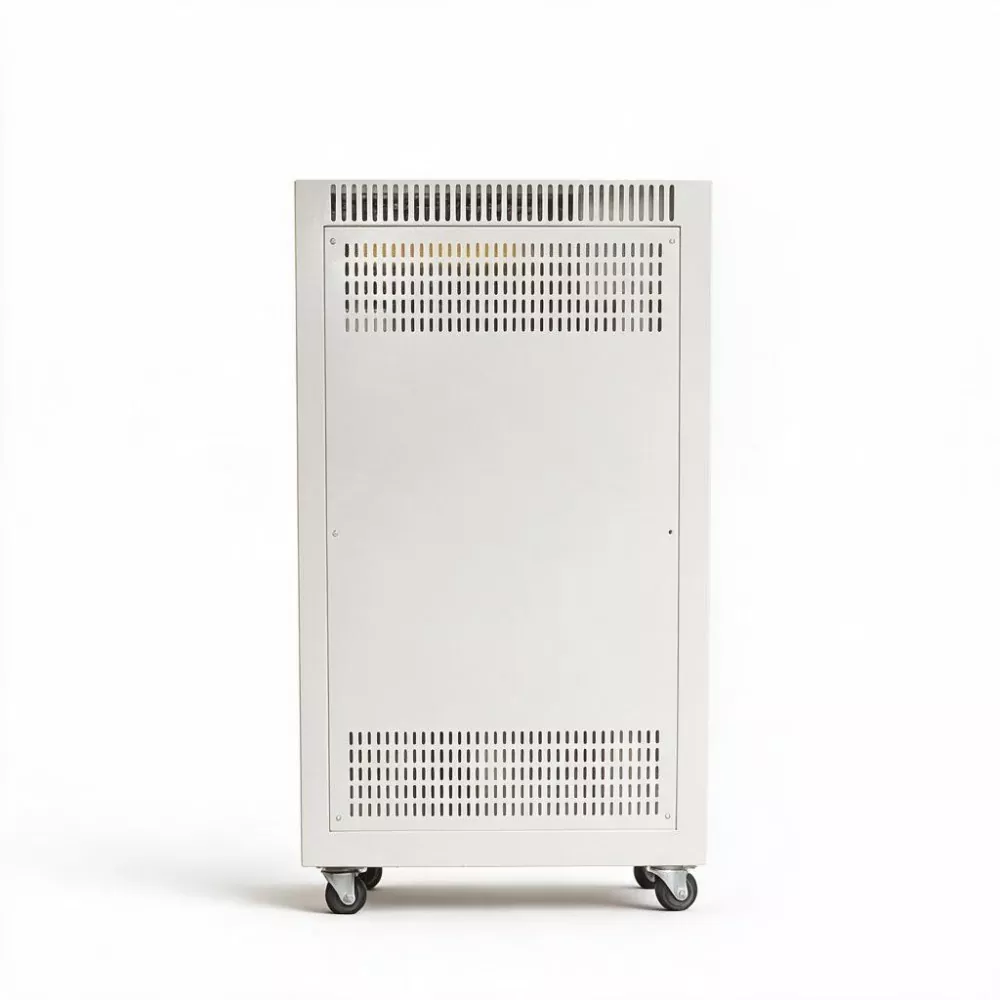

3-vaiheinen 500kVA SCR Staattinen AVR

3 Phase 500KVA SCR Static AVR on suurikapasiteettinen digitaalinen kontaktiton jännitteen stabilointilaite, joka on räätälöity nykyaikaisiin teollisuuspuistoihin ja tarkkuusvalmistusalueisiin. Sen nimelliskapasiteetti on 500 KVA ja lähtövirta 760 A, ja se käyttää digitaalista DSP-ohjausta ja SCR-pikakompensointitekniikkaa saavuttaakseen ±1 %:n korkean tarkkuuden jännitteensäädön 10–40 ms vasteajalla.

Jännitteen vaihtelujen peruskorjauksen lisäksi yksikkö tarjoaa passiivisen harmonisen eristyksen estämään epälineaaristen kuormien aiheuttamia verkon vääristymiä ja tukee tiedonsiirtoa parkkien EMS-, APF- ja SVG-järjestelmien kanssa toteuttaen systemaattisen tehonlaadun optimoinnin teollisuuden sähkönjakelujärjestelmille.

Tuoteparametri

Tärkeimmät ominaisuudet

1. Suuri kapasiteetti puiston tasolla

Nimellisteho 500KVA, lähtövirta 760A. 3 Vaihe 500KVA SCR Static AVR voidaan asentaa suoraan puiston pääjakelun tai suuren konepajan sähköaseman sisääntulopuolelle, mikä tarjoaa keskitetyn jännitteenvakautussuojan koko jakeluväylälle (kattaa kymmeniä laitteita ja tuhansia neliömetriä tuotantoaluetta).

2. Erittäin nopea vaste 10 ms - 40 ms sisällä

Kun ylivoimaisessa sähköverkossa esiintyy puiston suurten laiteryhmien käynnistyksen aiheuttamia jännitteen laskuja tai jännitevaihteluita, SBWZ-500KVA voi suorittaa kompensoinnin millisekunnissa, mikä estää tehovaihteluita leviämästä koko puistoon ja varmistaa kaikkien kytkettyjen laitteiden virransyötön jatkuvuuden.

3. Luonnollinen harmoninen vaimennus

Erotusmuuntajan sähkömagneettisen kytkentävaikutuksen ansiosta sillä on 30-50 % vaimennusvaikutus kuormituspuolella syntyviin ominaisharmonisiin (5., 7., 11. jne.). Kun sitä käytetään yhdessä aktiivitehosuodattimien (APF) kanssa, se voi saavuttaa puiston yleisen harmonisen hallinnan yhteensopivuuden.

4. Tehokkuus ≥ 99 %

500 KVA:n kapasiteetin ja 60 %:n keskimääräisen vuotuisen kuormituksen perusteella SBWZ-500KVA voi säästää noin (500 × 0,6 × 4 % × 8760) ≈ 105 000 kWh sähköä vuodessa verrattuna perinteisiin servotyyppisiin jännitteen stabilaattoreihin (hyötysuhde 96 %). Suurissa puistoissa kukin laite voi säästää noin 70 000–80 000 yuania sähkökustannuksissa vuodessa (perustuen teollisuuden sähkön hintaan 0,7 yuania/kWh), mikä tuo merkittäviä taloudellisia etuja.

5. Täysin kosketukseton muotoilu

Ei hiiliharjoja, ei servomoottoreita, ei mekaanista kulumista, mikä eliminoi perinteisten jännitteenvakainten mekaanisten vikojen aiheuttaman sähkökatkoksen riskin. Teollisuuspuistoissa, jotka vaativat 99,99 %:n virransyötön luotettavuuden, tämä ominaisuus on ratkaiseva.

6. Virranlaadun yhdyskäytävätoiminto

Standardi RS485-tiedonsiirtoliitäntä (Modbus-RTU), laajennettavissa Ethernet-tiedonsiirtoon. Kolmivaiheisen jännitteen, virran, tehon, harmonisen särön jne. datan reaaliaikainen lataus EMS-alustalle, joka toimii yhteistyössä etupään loistehon kompensointilaitteiden (SVG, kondensaattoripankit) ja APF:n kanssa täydellisen virranlaadun suljetun silmukan hallintajärjestelmän rakentamiseksi.

Tuotesovellukset

1. High-tech Industrial Park: Tarjoaa keskitetyn virranlaadun hallinnan puiston pääjakeluhuoneen pienjänniteväylälle ja varmistaa virransyötön laadun yrityksille, kuten tietotekniikalle, biolääketieteen ja tarkkuusinstrumenteille puistossa.

2. Suuren tuotantolaitoksen pääjakelujärjestelmä: Asennettu tehtaan pääsisääntulokaapin puolelle, 3-vaiheinen 500 KVA SCR Static AVR tarjoaa jännitteen vakauden ja harmonisen eristyssuojan koko tehdasalueella (kattaa useita työpajoja).

3. Puolijohde- ja paneelivalmistus: Tarjoaa tehtaan laajuisen jännitteenvakautussuojauksen kiekkotehtaiden ja paneelitehtaiden laitosjärjestelmille (MAU, FFU, jäähdytysyksiköt, ilmakompressoriryhmät), mikä varmistaa ympäristöparametrien vakauden puhtaissa työpajoissa.

4. Uusi energiateollisuus: Käytetään aurinkosähkömoduulitehtaiden ja litiumakkujen supertehtaiden virranjakelujärjestelmiin, eliminoimalla tuotantolinjojen tuotantolaitteiden laajamittaisen käynnistyksen ja pysäyttämisen aiheuttamat jännitevaihtelut ja varmistaen automatisoitujen tuotantolinjojen vakaan toiminnan.

5. Microgrid Node of Industrial Park: Toimii jännitteen stabilointikeskuksena puiston mikroverkossa (valosähkö + energian varastointi + latausasemat) koordinoimalla kysynnän ja tarjonnan tasapainoa hajautettujen virtalähteiden ja kuormien välillä.

Räätälöintipalvelut

KTAC tarjoaa kattavan OEM/ODM-räätälöinnin SBWZ-500KVA:lle vastaamaan erityisiä projektin vaatimuksia, laitosolosuhteita ja tuotemerkin vaatimuksia.

Jännitteen konfiguraatio: Tulojännitealue (vakio ±20 %, laajempi saatavilla pyynnöstä) ja lähtöjännite (380V/400V/415V) on tehtaalla asetettu vastaamaan jakelujärjestelmääsi.

Kotelo ja suojaus: Standardi IP20 sisäasennukseen; IP54-päivitys saatavilla ulko- tai pölyisissä ympäristöissä valinnaisella aurinkosuojalla, lämpöeristyksellä ja lämmitys-/kuivausmoduuleilla.

Tiedonsiirto ja valvonta: RS485 (Modbus-RTU) -standardi; valinnaiset Ethernet-, Profibus-DP- tai teolliset IoT-moduulit integroitaviksi EMS-, SCADA- tai DCS-alustoihin.

Toiminnalliset moduulit: Sisäänrakennettu EMI-suodatus, ylijännitesuoja (SPD) tai erilliset APF/SVG-koordinointirajapinnat voidaan integroida pyynnöstä.

Rinnakkaiskäyttö: Redundantit rinnakkaiset kokoonpanot (2 tai 3 yksikköä), joissa on kuormanjako ja automaattinen vikasieto, suunniteltu kriittisiin sovelluksiin, jotka vaativat 99,99 %:n saatavuuden.

Brändäys ja dokumentointi: Mukautetut värit, logopainatus, pakkaussuunnittelu ja monikieliset oppaat, jotka on räätälöity brändisi vaatimuksiin.

FAQ

1. Mitä eroja on SBWZ-500KVA:n, APF:n ja SVG:n välillä? Miten ne toimivat yhdessä?

· SBWZ-500KVA vastaa jännitteen stabiilisuudesta: se kompensoi nopeasti jännitteen vaihtelut ja pitää jännitteen ±1 %:n sisällä.

· APF vastaa yliaaltojen ohjauksesta: se kompensoi ja suodattaa dynaamisesti kuorman synnyttämät ominaisharmoniset.

· SVG vastaa loistehon kompensoinnista: se kompensoi nopeasti ja dynaamisesti järjestelmän loistehoa parantaen tehokerrointa.

Nämä kolme täydentävät toisiaan. SBWZ-500KVA lataa virranlaatutiedot tietoliikennerajapinnan kautta EMS-alustalle, ja EMS ajoittaa älykkäästi APF:n ja SVG:n aktivoinnin järjestelmän tilan perusteella muodostaen täydellisen virranlaadun suljetun silmukan hallintajärjestelmän.

2. Mitkä ovat vaatimukset 500 KVA kapasiteettia vastaavalle etupään sähkölaitteelle?

Kolmivaiheisen 380V 500KVA:n nimellisvirta on noin 760A. On suositeltavaa konfiguroida kehystyyppinen katkaisija (ACB), jonka kapasiteetti on vähintään 1000 A etupäässä. Tulojohdon kuparikiskon suositellaan olevan TMY 80×6mm tai suurempia, ja tulokaapeliksi suositellaan 2 YJV 3×185mm² + 2×95mm² rinnakkain tai yksi YJV 3×300mm² + 2×150mm². Erityiskokoonpano on laskettava todellisen jakelujärjestelmän kaavion ja johdon pituuden perusteella.

3. Voidaanko 3 Phase 500KVA SCR Static AVR asentaa ulkoympäristöön?

Vakio SBWZ-500KVA on sisäasennustyyppi (suojausluokka IP20). Jos tarvitaan ulkoasennus (esim. konttityyppiseen jakeluhuoneeseen tai ulkolaatikkotyyppiseen sähköasemaan), suojaustaso voidaan nostaa IP54-tasoon (pöly- ja roiskesuojaus) ja lisätä aurinkosuojaa, lämmöneristyskerroksia ja lämmityskuivauslaitteita. Ole hyvä ja ilmoita meille etukäteen asennusympäristön ehdot.

4. Kuinka useita SBWZ-500KVA-yksiköitä voidaan konfiguroida redundanttia rinnakkaiskäyttöä varten?

Erillisen rinnakkaisohjauskaapin kautta voidaan käyttää kahta tai kolmea 500 KVA stabilaattoria rinnakkain. Rinnakkaisjärjestelmä tukee kuormanjakoa ja redundanssin varmuuskopiointia - kun yksi laite vioittuu tai vaatii huoltoa, muut laitteet voivat automaattisesti ottaa kaikki kuormat. Rinnakkaiskaavio on määritettävä projektin suunnitteluvaiheessa. Ota yhteyttä järjestelmäsuunnittelijoihimme saadaksesi yksityiskohtaiset konfigurointisuunnitelmat.

5. Onko laitteiden kuljetuksessa ja asennuksessa erityisiä näkökohtia?

SBWZ-500KVA:n nettopaino on 886 kg. Kuljetuksen aikana tarvitaan trukkeja tai nostolaitteita. Kaapin pohjassa on tavalliset trukin kannat ja nostorenkaat. Asennusperusta tulee kaataa C30 betonilla ja varata ruuvinreiät laitteiden kiinnitystä varten. Kun kaappi on asetettu paikalleen, se on tasoitettava (toleranssilla ±2 mm/m) ja sitten tulo- ja lähtevien linjojen kuparikiskot tulee kytkeä.
