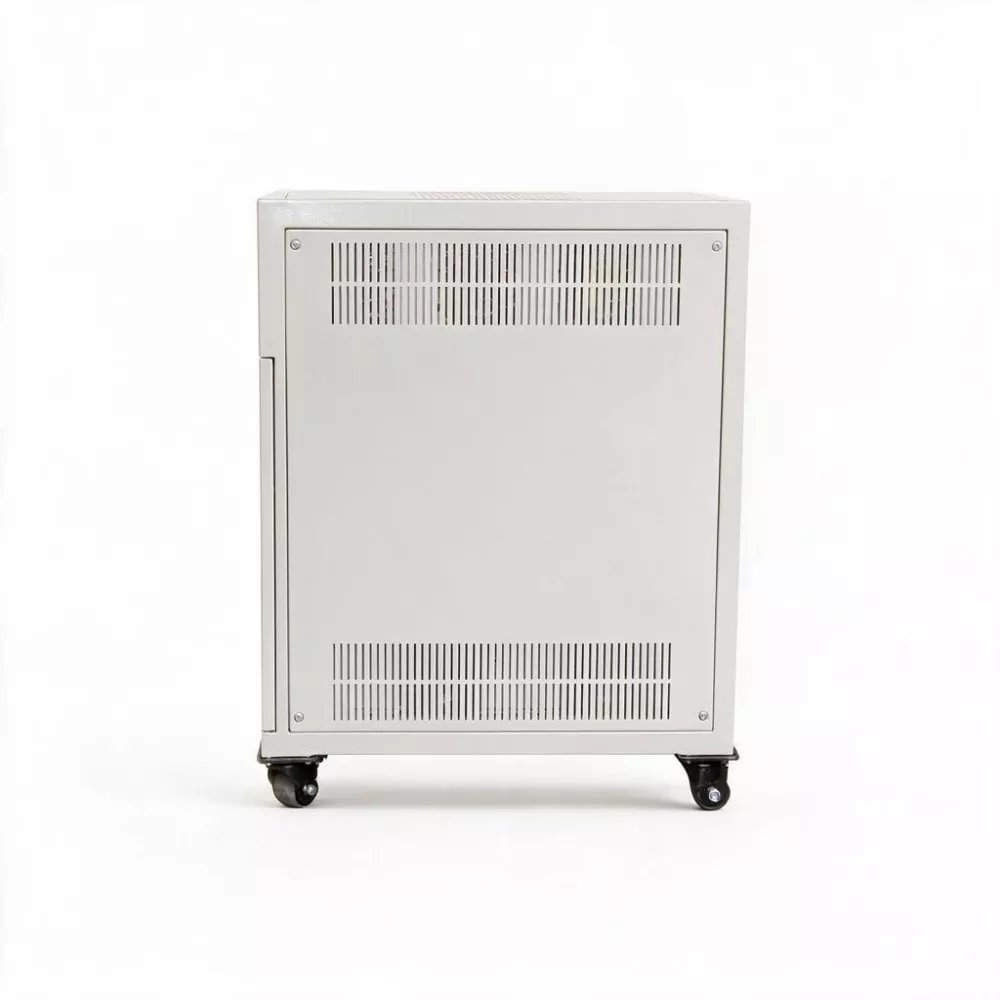

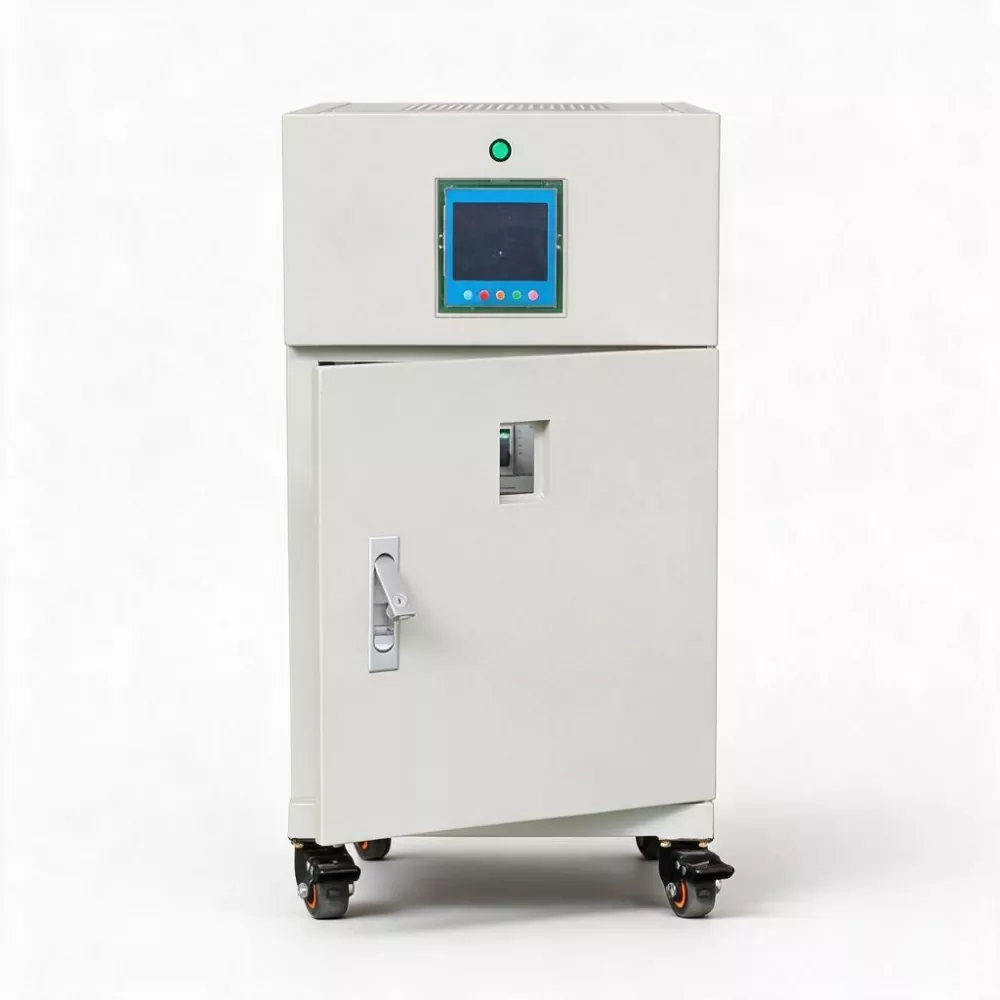

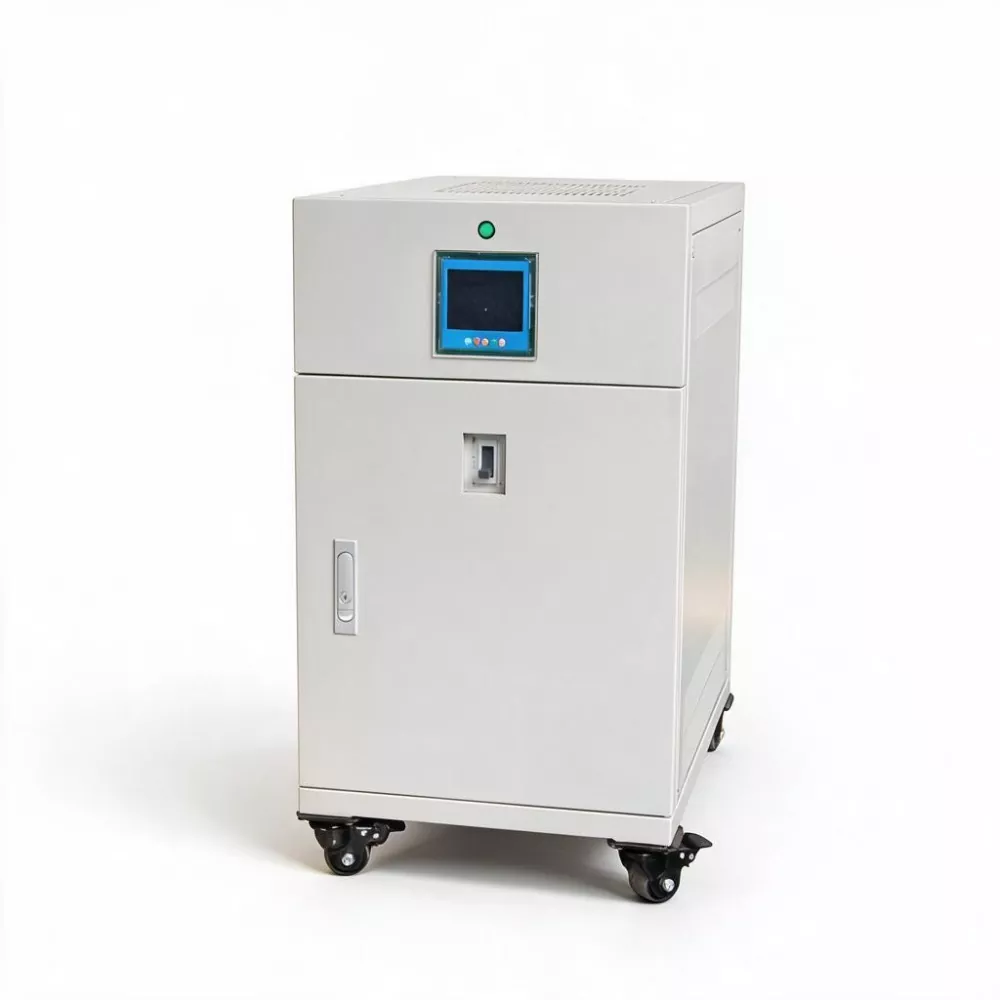

3-vaiheinen 150kVA SCR Staattinen AVR

3,0T magneettikuvausjärjestelmä edellyttää, että päämagneettikentän tasaisuus saavuttaa miljoonaosan tason, gradienttikelan kytkentätarkkuuden on mikrosekunnin tasolla ja radiotaajuusjärjestelmän taajuusstabiilisuuden on oltava parempi kuin 0,1 ppm. Kaikilla näillä erittäin tarkoilla elektronisilla järjestelmillä on vain yksi yhteinen vaatimus - virtalähde.

Sairaaloiden virransyöttöympäristö on monimutkainen. Suuret laitteet, kuten pyörivät CT-anodit ja DSA-suurjännitegeneraattorit, käynnistyvät ja pysähtyvät usein, viereisten lattiarakennusten virrankulutus ja päivittäiset vaihtelut kunnallisessa sähköverkossa vaikuttavat kaikki sähkön laatuun.

MRI:n suprajohtavan magneetin kohdalla jännitteen vaihtelut voivat saada magneetin "sammuttamaan" (menettämään suprajohtavuutensa), toisin sanoen suprajohtava tila häiriintyy ja nestemäinen helium haihtuu nopeasti. Yhdestä sammutuksesta voi aiheutua suoria taloudellisia menetyksiä (nestemäisen heliumin uudelleenasennus, magneetin heräte, järjestelmän kalibrointi) 200 000 - 500 000 yuania, ja epäsuoria häviöitä on vielä vaikeampi arvioida.

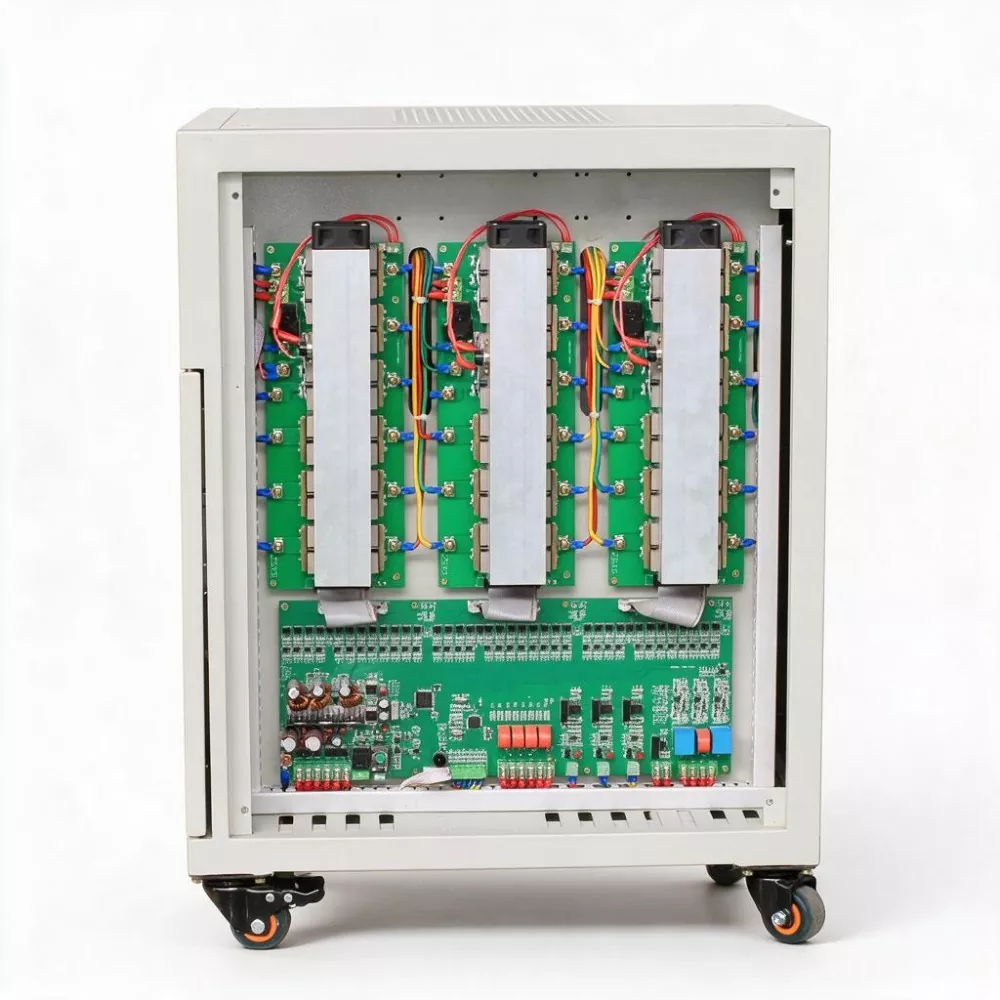

3-vaiheinen 150KVA SCR Static AVR käyttää DSP-digitaalista ohjausydintä ja SCR-kontaktitonta nopeaa kompensointitekniikkaa. Se voi suorittaa säädön 10 ms - 40 ms sisällä verkkojännitteen vaihteluissa vakaalla jännitteensäätötarkkuudella ±1 % ja aaltomuodon vääristymisnopeudella <0,1 %.

Samanaikaisesti tämä 3-vaiheinen SCR Static AVR on täysin kosketukseton, ilman hiiliharjoja, ei mekaanisia liikkuvia osia, mikä eliminoi pohjimmiltaan perinteisten servotyyppisten jännitesäätimien mahdolliset vaarat, kuten viivästyneen säädön ja huonon hiiliharjakontaktin.

Laitteet on varustettu standardinmukaisella RS485-tietoliikennerajapinnalla, joka voidaan liittää sairaalan rakennusautomaatiojärjestelmään (BAS) tai tehonvalvontajärjestelmään. Logistiikkahenkilöstö voi nähdä laitteiden toimintatilan, kolmivaiheisen jännitteen, virran ja kuormituksen reaaliajassa työhuoneesta. Ohjelmoitavan suojaustoiminnon avulla sairaala voi asettaa yli- ja alijännitesuojakynnykset laitevaatimusten mukaan, jolloin saavutetaan yksilöllinen mukautus.

Tuoteparametri

Tärkeimmät ominaisuudet

1. Millisekunnin tason nopea vastaus

Vasteaika on 10 ms - 40 ms, ja säätö suoritetaan puolen jakson sisällä ruudukon vaihtelusta. Kuvauslaitteissa, kuten MRI ja CT, tämä tarkoittaa, että pienet jännitteen vaihtelut skannauksen aikana eivät vaikuta kuvan laatuun, jolloin vältetään toistuvat skannaukset ja potilaiden tarpeeton säteilyaltistus virransyöttöongelmien vuoksi.

2,±1 % erittäin tarkka jännitteen stabilointi

Vaihejännitteen tarkkuus on ±1 %, joka on paljon parempi kuin lääketieteellisille laitteille tyypillisesti vaadittu ±5 %. Vakaa jännite varmistaa staattisen magneettikentän tasaisuuden MRI:ssä, CT-putken hehkulangan lämmitysvirran ja DSA:n suurjännitegeneraattorin lähdön tasaisuuden, mikä takaa jokaisen kuvan diagnostisen arvon.

3. Täysin kosketukseton muotoilu

Ei hiiliharjoja, ei servomoottoreita, ei mekaanista kulumista. Ympäri vuorokauden toimiville sairaalalaitteille tämä tarkoittaa, että huoltoikkunoita ei tarvitse ajoittaa, eivätkä laitteet lakkaa toimimasta itse jännitteenvakaajan vikojen vuoksi. Luotettavuutta on parannettu "suuresta luotettavuuden todennäköisyydestä" "lähes absoluuttiseen luotettavuuteen".

4. Erittäin alhainen lähtösärö

Ulostulon aaltomuodon vääristymisaste on alle 0,1 % ilman, että syntyy inkrementaalisia harmonisia. Tämä on erittäin tärkeää lääketieteellisille kuvantamislaitteille, jotka ovat erittäin herkkiä sähkömagneettisille ympäristöille (erityisesti MRI:n RF-vastaanottokelalle), jotta vältetään harmonisten häiriöiden aiheuttamat kuvaartefaktit.

5. Tehokkuus ≥ 99 %

Korkea hyötysuhde ei tarkoita vain energiansäästöä ja kustannusten alentamista, vaan myös sitä, että laitteet tuottavat vähemmän lämpöä, mikä vähentää sairaalan ilmastointijärjestelmän jäähdytysjärjestelmän lisäkuormitusta. Suurten sairaaloiden sähkölaskussa 3-vaiheisen 150 KVA SCR Static AVR:n itsehäviö voi olla lähes mitätön.

6. Älykäs valvonta ja yksilöllinen parametrien asetus

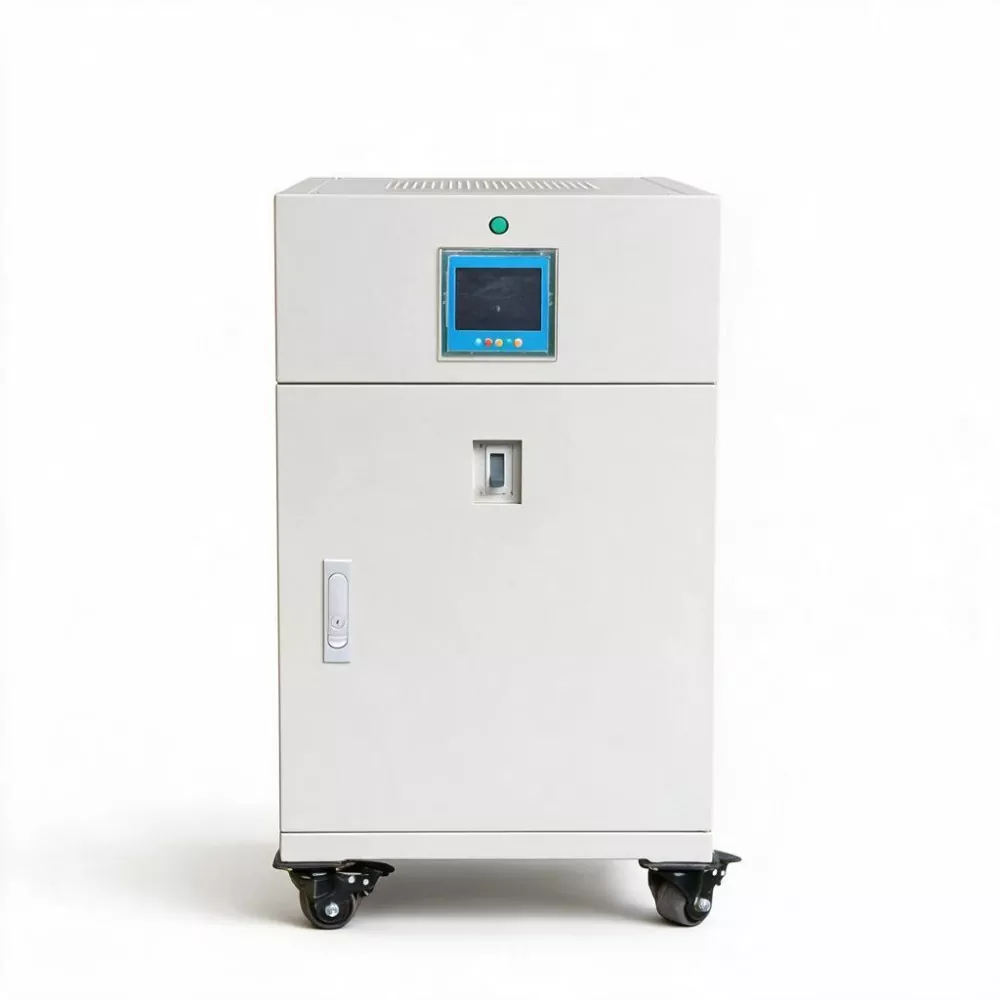

Käyttäjät voivat ohjelmoida ja asettaa ylijännitteen, alijännitteen, ylivirtasuojakynnykset ja jännitteen stabiloinnin tarkkuuden. Digitaalinen LED-näyttö näyttää reaaliaikaisesti kolmivaiheisen jännitteen, virran ja tehon. RS485-tiedonsiirtoliitäntä tukee liittämistä BAS- tai tehonvalvontajärjestelmiin keskitetyn hallinnan saavuttamiseksi.

Tuotesovellukset

1. Lääketieteellinen kuvantamiskeskus: Tarjoaa erittäin puhtaan ja vakaan virtalähteen suurille kuvantamislaitteille, kuten MRI (magneettikuvaus), CT (tietokonetomografia), DSA (digitaalinen vähennysangiografia) ja DR (digitaalinen röntgenvalokuvaus), mikä varmistaa kuvantamisen laadun.

2. Sädehoitoosasto: Toimittaa vakaata tehoa sädehoitolaitteiden ohjausjärjestelmille ja suurtaajuuksille generoiville laitteille, kuten lineaarikiihdyttimille, gammaveitsille ja protonihoitojärjestelmille, mikä varmistaa hoitoannosten tarkkuuden.

3. Laboratorio- ja patologiaosasto: Tarjoaa vakaan tehosuojan tarkkuustestauslaitteille, kuten suurille biokemiallisille analysaattoreille, virtaussytometreille, geenisekvenssereille ja elektronimikroskopeille, mikä varmistaa testitulosten tarkkuuden.

4. Leikkaussali ja teho-osasto: Antaa vakaata virtaa elämää ylläpitäville laitteille, kuten leikkaussalin puhdistusilmastointilaitteille, anestesiakoneille, monitoreille ja hengityskoneille, mikä varmistaa potilaan turvallisuuden.

5. Sairaalan pääjakeluhuone: Voi toimia erillisenä tulolinjan stabilaattorina kuvantamisrakennuksessa tai lääketieteellisen teknologian rakennuksessa, joka tarjoaa keskitetyn jännitteen säädön kaikille lääkinnällisille laitteille koko rakennuksessa.

Räätälöintipalvelut

KTAC tarjoaa OEM/ODM-palveluita, mukaan lukien ulkoasun värit, pakkausmenetelmät, tulo-/lähtöjännitealueet ja erikoistoimintomoduulit (kuten EMI-suodatinlaitteet, salamansuojalaitteet, RS232/RS485-valvontaliitännät) jne. Ota yhteyttä räätälöityjä ratkaisuja varten.

FAQ

1. Mitkä ovat MRI-laitteiden erityiset tehovaatimukset?

MRI:n ydinkomponentti - suprajohtava magneetti - vaatii erittäin vakaan viritysvirran, gradienttikelat tarvitsevat tarkan jännitteen muodostaakseen lineaarisen gradienttikentän, ja radiotaajuusjärjestelmä vaatii erittäin pienillä harmonisilla teholähteen signaalien stimuloimiseksi ja vastaanottamiseksi. Kaikki jännitteen vaihtelut ja harmoniset häiriöt vaikuttavat suoraan kuvan laatuun (johtaen artefakteista tai signaali-kohinasuhteen heikkenemisestä), ja vaikeissa tapauksissa jopa aiheuttaa magneetin ylikuumenemisen. SBWZ-150KVA:n ± 1 % tarkkuus ja < 0,1 % särösuhde voivat täyttää nämä vaatimukset täysin.

2. Jos sairaalassa on jo UPS, tarvitaanko edelleen jännitteen stabilointia?

Kyllä. UPS:n ydintehtävä on käsitellä sähkökatkoksia. Vaikka sen teho on vakaa, UPS:n tulopuoli on myös herkkä jännitteen vaihteluille - toistuvat jännitteenvaihtelut nopeuttavat UPS:n sisäisten akkujen ikääntymistä ja lyhentävät vaihtojaksoa (3-5 vuodesta 1-2 vuoteen). SBWZ-150KVA:n asentaminen UPS:n etupäähän voi pidentää UPS:n ja akkujen käyttöikää ja vähentää sairaalan pitkän aikavälin käyttö- ja ylläpitokustannuksia.

3. Vaikuttaako laiteviat lääketieteellisten laitteiden toimintaan?

Ei. SBWZ-150KVA:ssa on sisäänrakennettu automaattinen ohitustoiminto. Sisäisen laitteen vian tai ylikuormituksen sattuessa se siirtyy automaattisesti suoran virransyöttötilaan verkosta varmistaen jatkuvan virransyötön lääketieteellisille laitteille. Samanaikaisesti paneeliin kuuluu ääni- ja visuaalinen hälytys, joka varoittaa huoltohenkilöstöä käsittelemään sitä nopeasti. Kun huolto on suoritettu, laite voidaan kytkeä takaisin vakaan jännitteen tilaan ilman, että se pysähtyy.

4. Soveltuuko tämä laite vanhojen sairaaloiden sähkönjakelukorjaukseen?

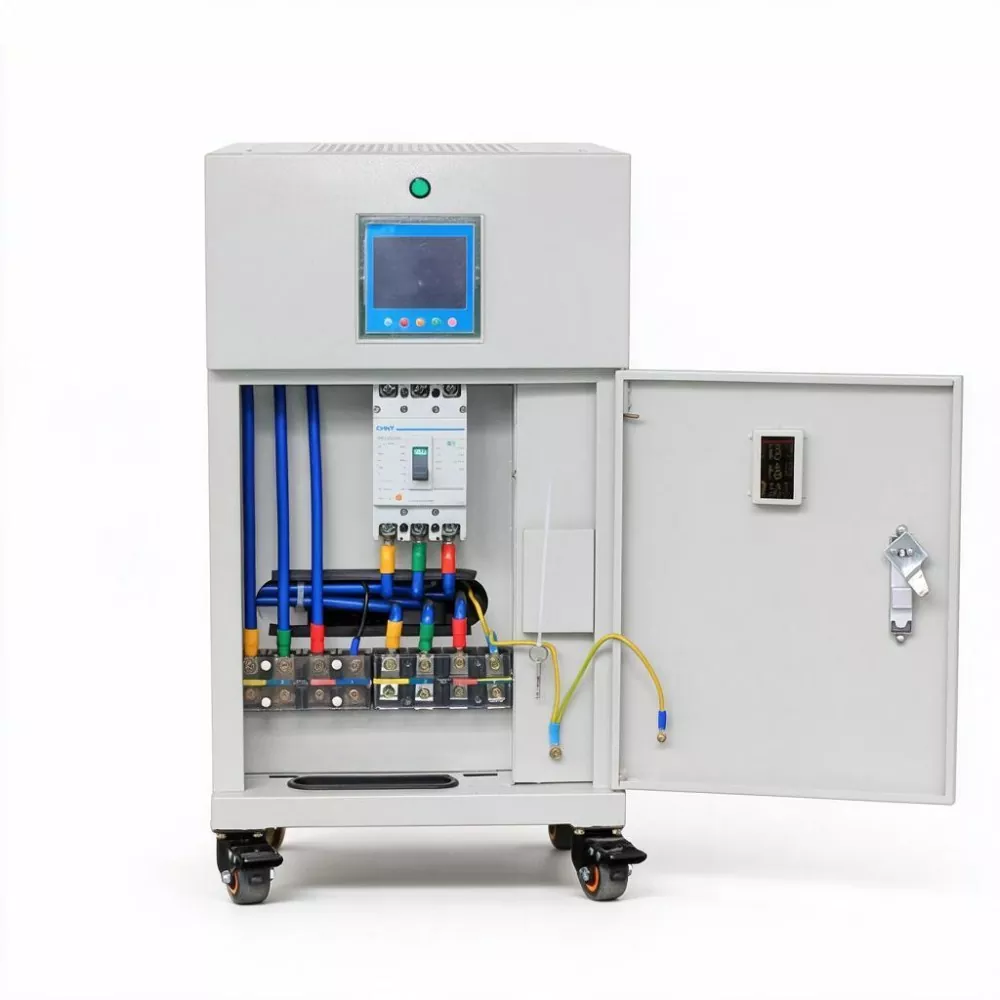

Kyllä. 3 Phase 150KVA SCR Static AVR käyttää standardia kolmivaiheista viisijohtimista liitäntää. Tulevan ja lähtevän linjan menetelmät voidaan räätälöidä paikan päällä olevien vaatimusten mukaan (ylhäältä ylhäältä ulos / alhaalta alhaalta ulos / sivu sisään-puoli ulos). Insinöörimme voivat tarjota paikan päällä suoritettavia tutkimus- ja koon mukautuspalveluita sairaaloille, joissa on rajoitettu sähkönjakelutila, jotta laitteet asennetaan sujuvasti.

5. Mikä on tämän laitteen melutaso? Vaikuttaako se sairaalaympäristöön?

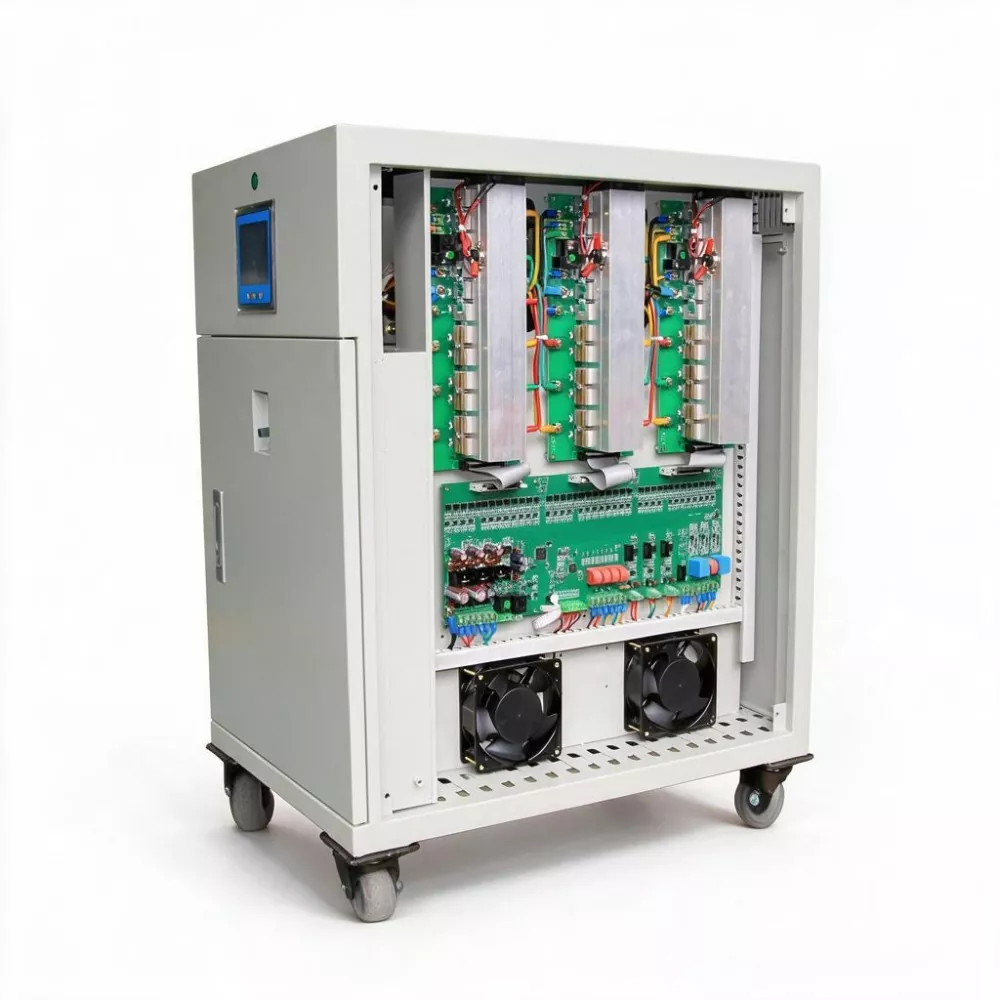

SBWZ-150KVA käyttää älykkäitä lämpötilaohjattuja tuulettimia. Kun kuormitus on pieni tai ympäristön lämpötila on alhainen, puhaltimet toimivat alhaisella nopeudella tai pysähtyvät. Melu on erittäin alhainen (alle 55 dB). Melutaso on myös täyden kuormituksen olosuhteissa paljon alhaisempi kuin sairaalan laitehuoneen taustamelu, eikä se aiheuta häiriöitä sairaalaympäristöön.
