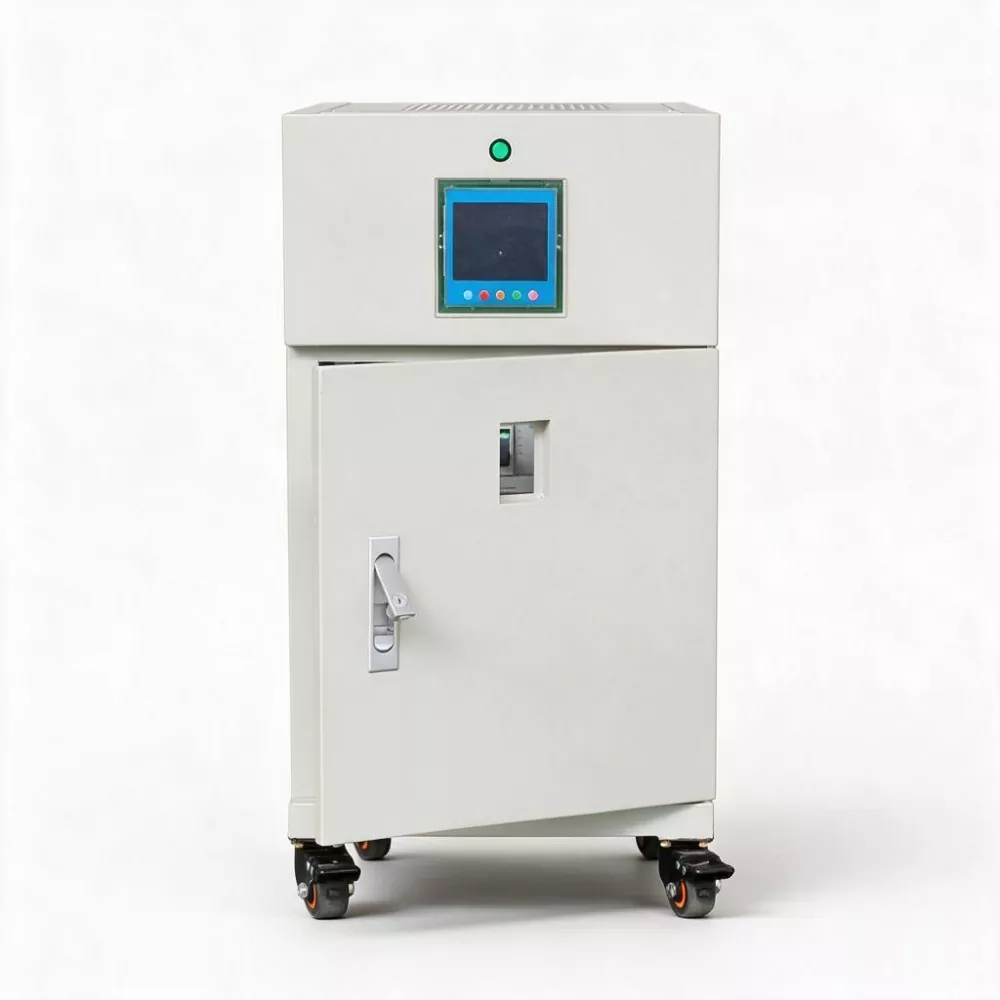

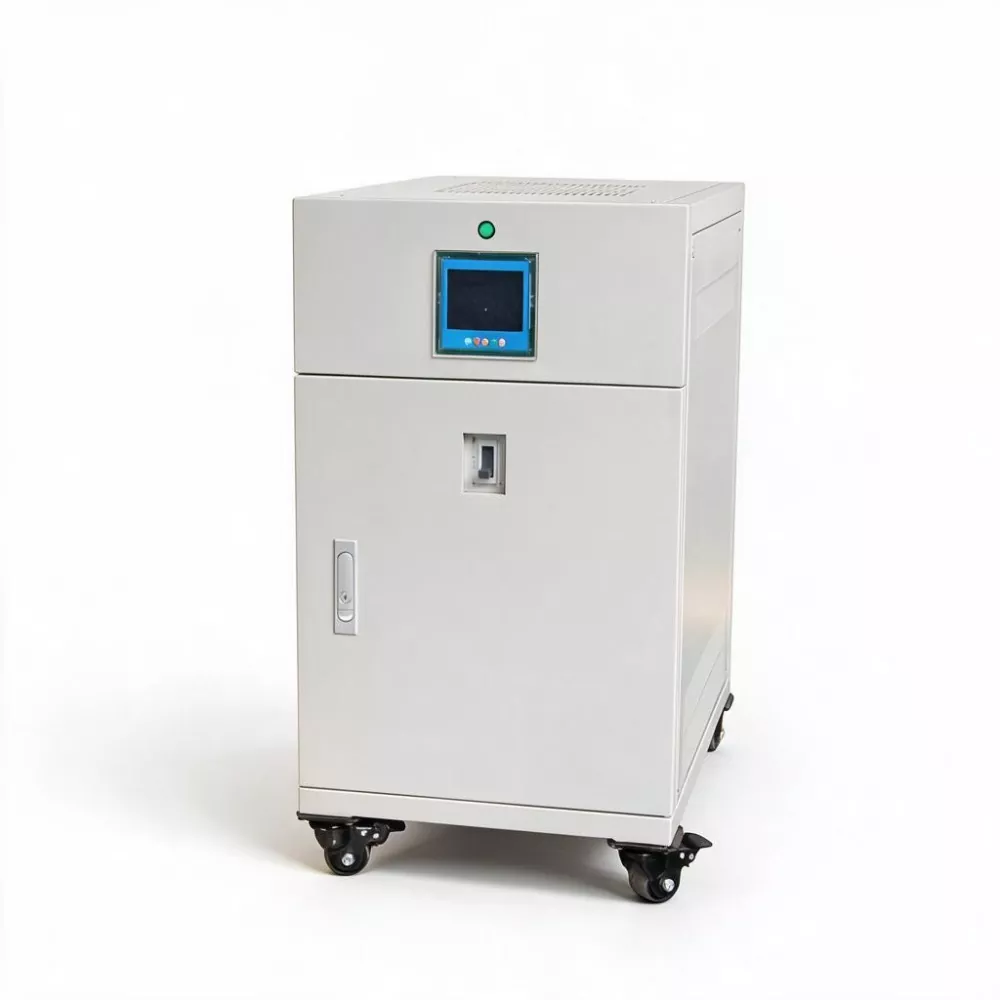

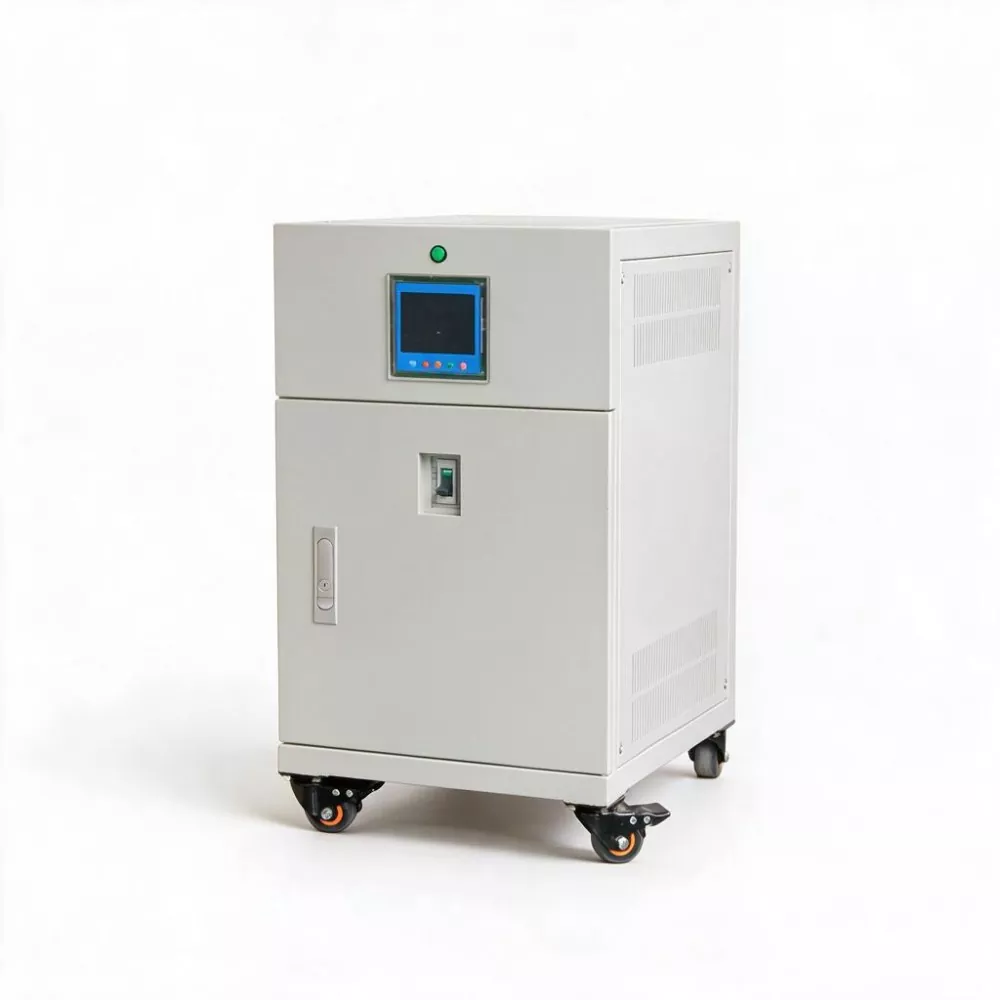

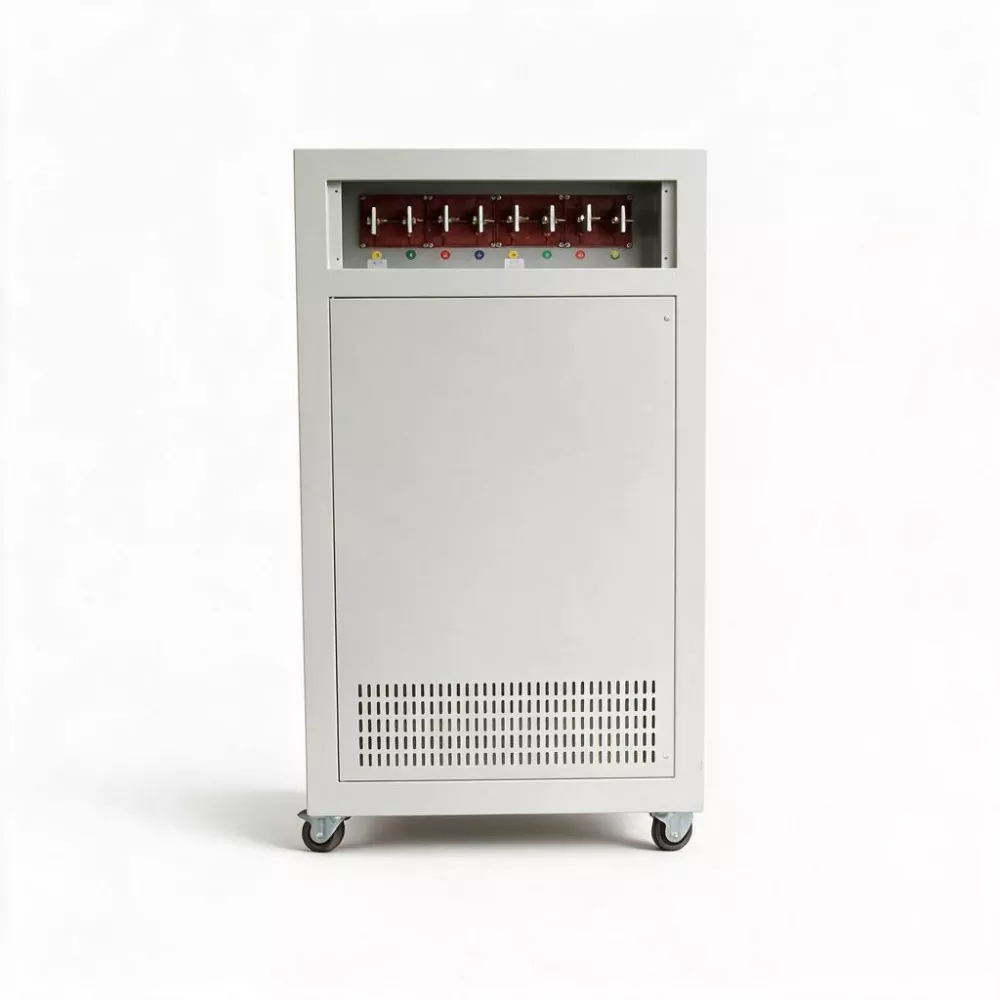

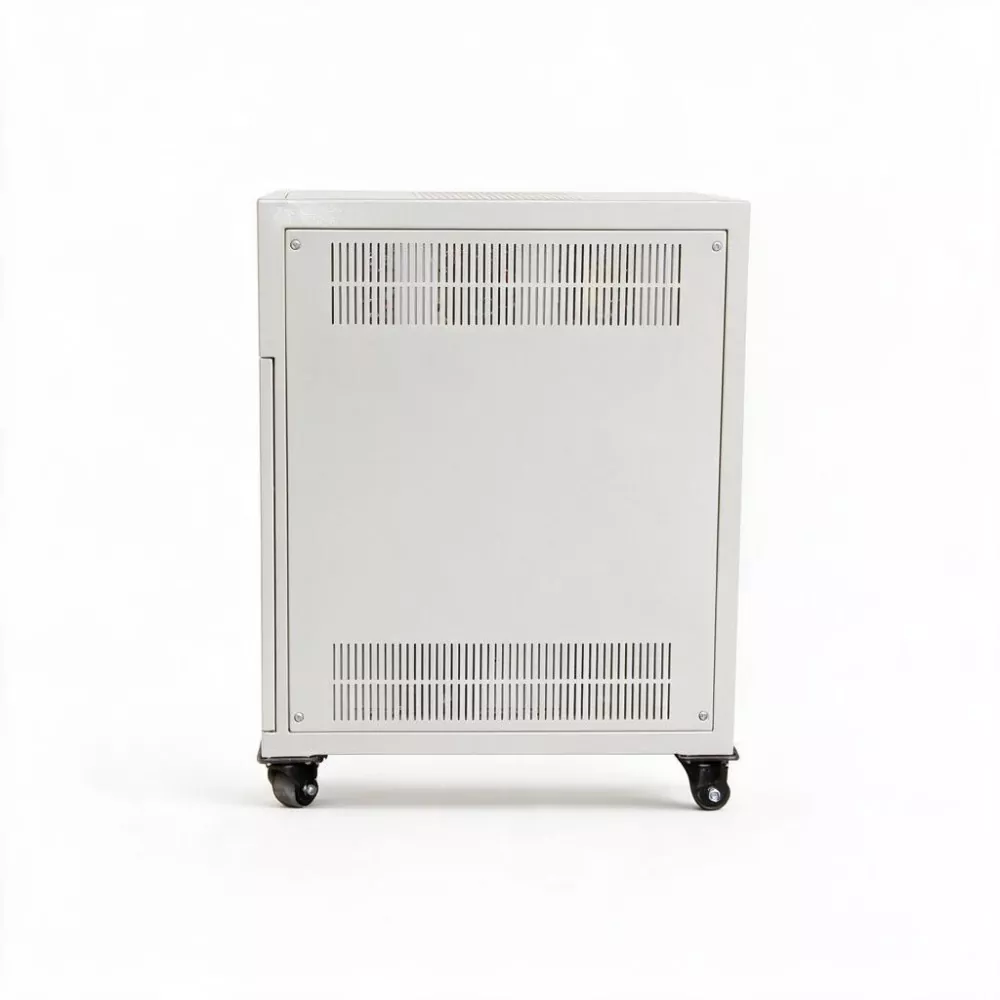

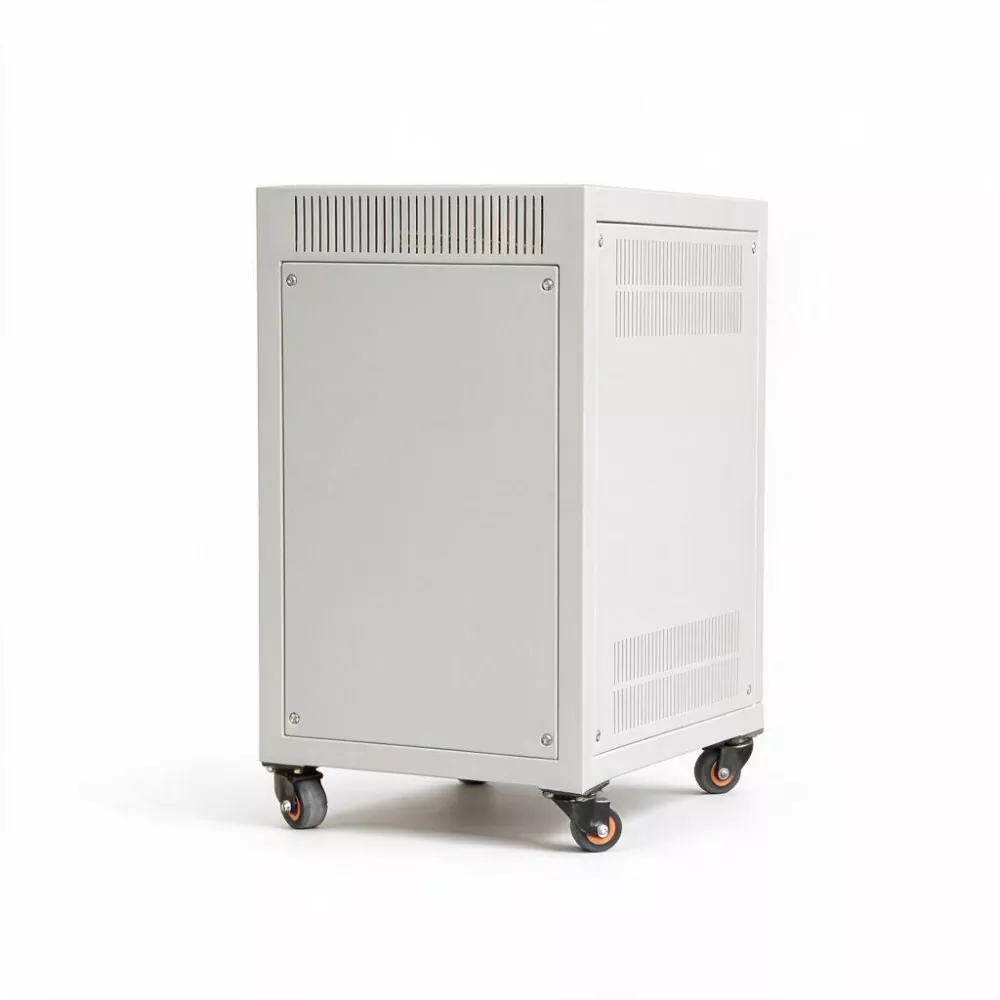

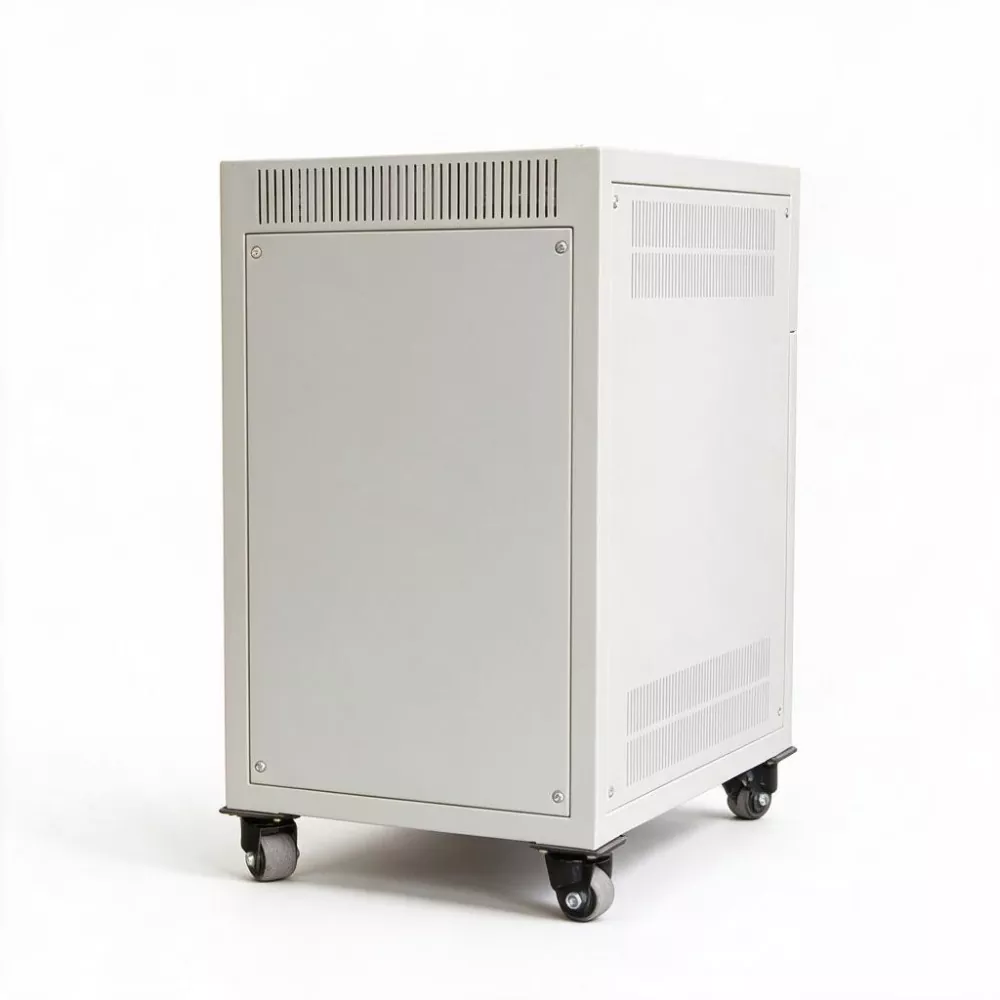

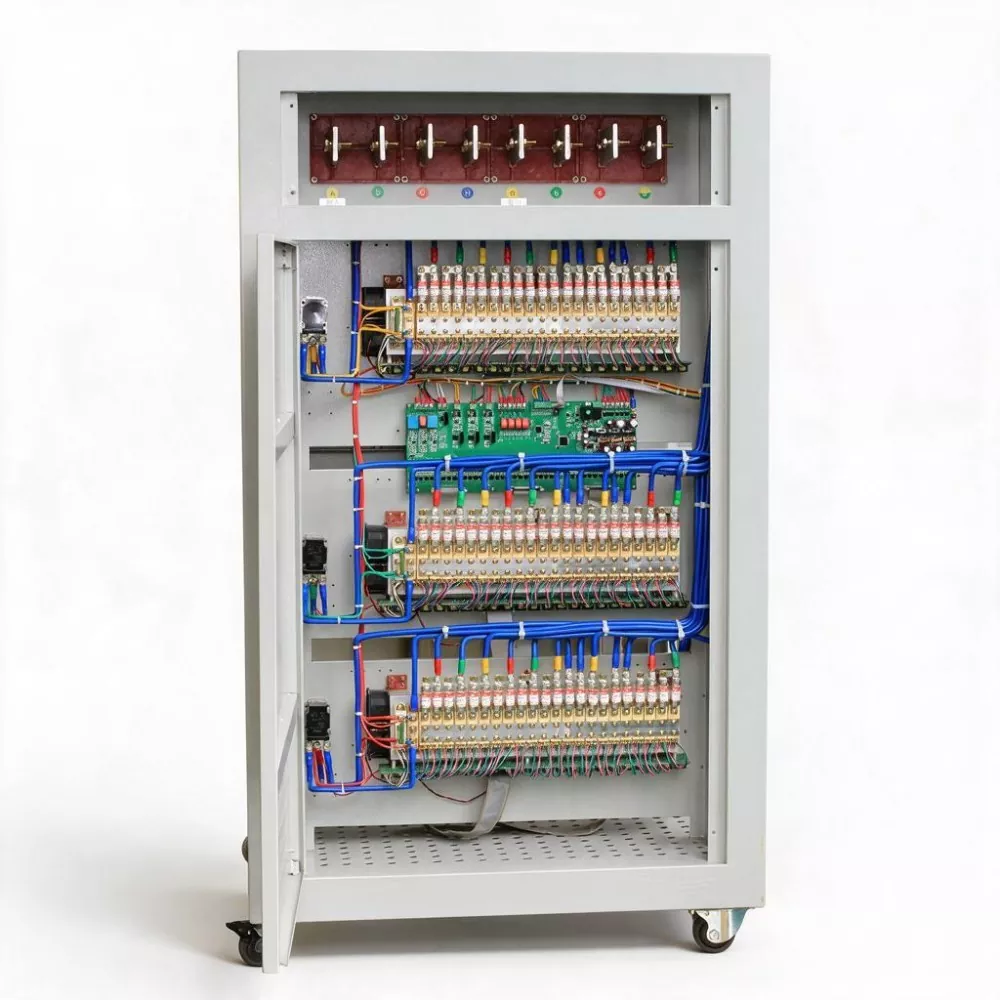

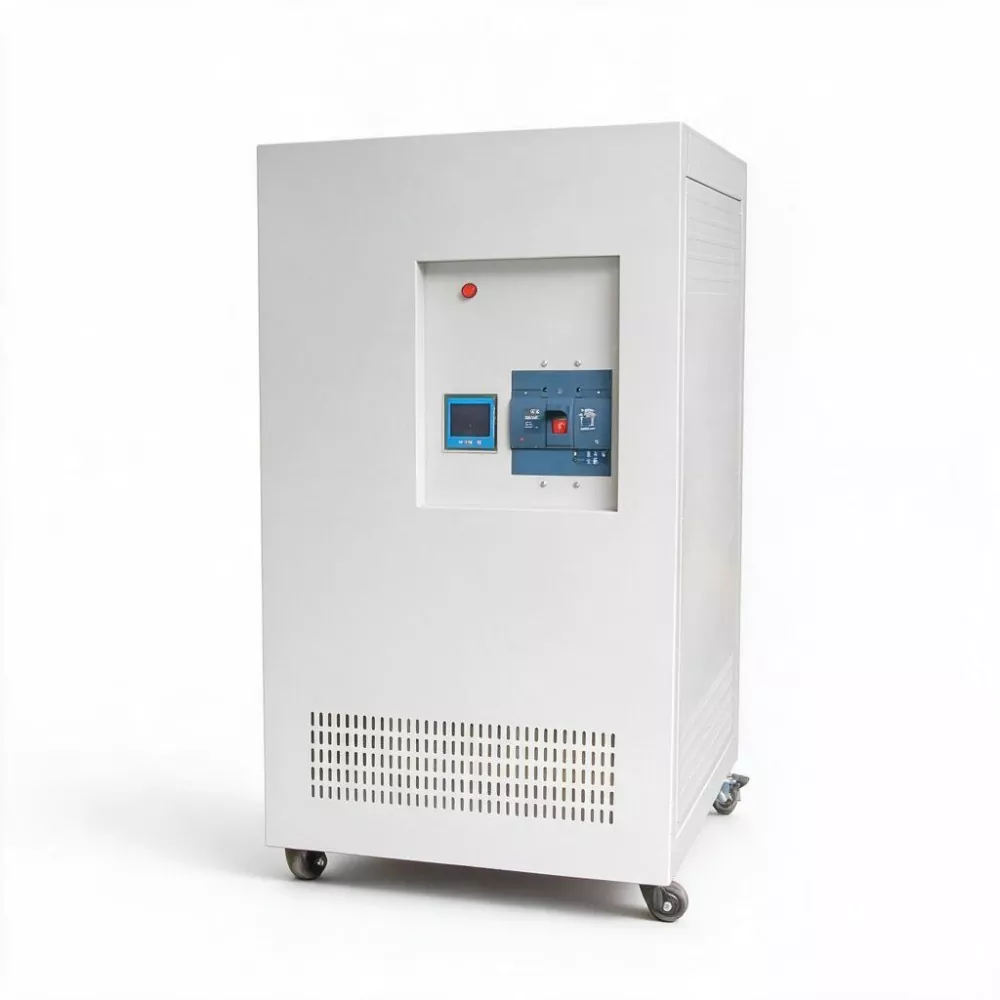

3-vaiheinen 50kVA SCR Staattinen AVR

3 Phase 50KVA SCR Static AVR käyttää nopeaa DSP-laskentapiiriä ohjausytimenä seuratakseen kolmivaiheisen tulojännitteen muutoksia reaaliajassa. Kun verkkojännite vaihtelee, DSP-järjestelmä laskee vaaditun kompensointijännitteen millisekuntien sisällä ja suorittaa kontaktittoman nopean kytkentäkompensoinnin SCR (tyristori) -moduulin kautta saavuttaen siten lähdön välittömän jännitteen vakauden. Koko prosessi ei vaadi mekaanisia liikkuvia osia, mikä eliminoi täysin hiiliharjan kulumisen, kipinän muodostumisen ja säännöllisen vaihdon aiheuttamat ongelmat.

Tuoteparametri

Tärkeimmät ominaisuudet

1. Ei kosketushallintaa

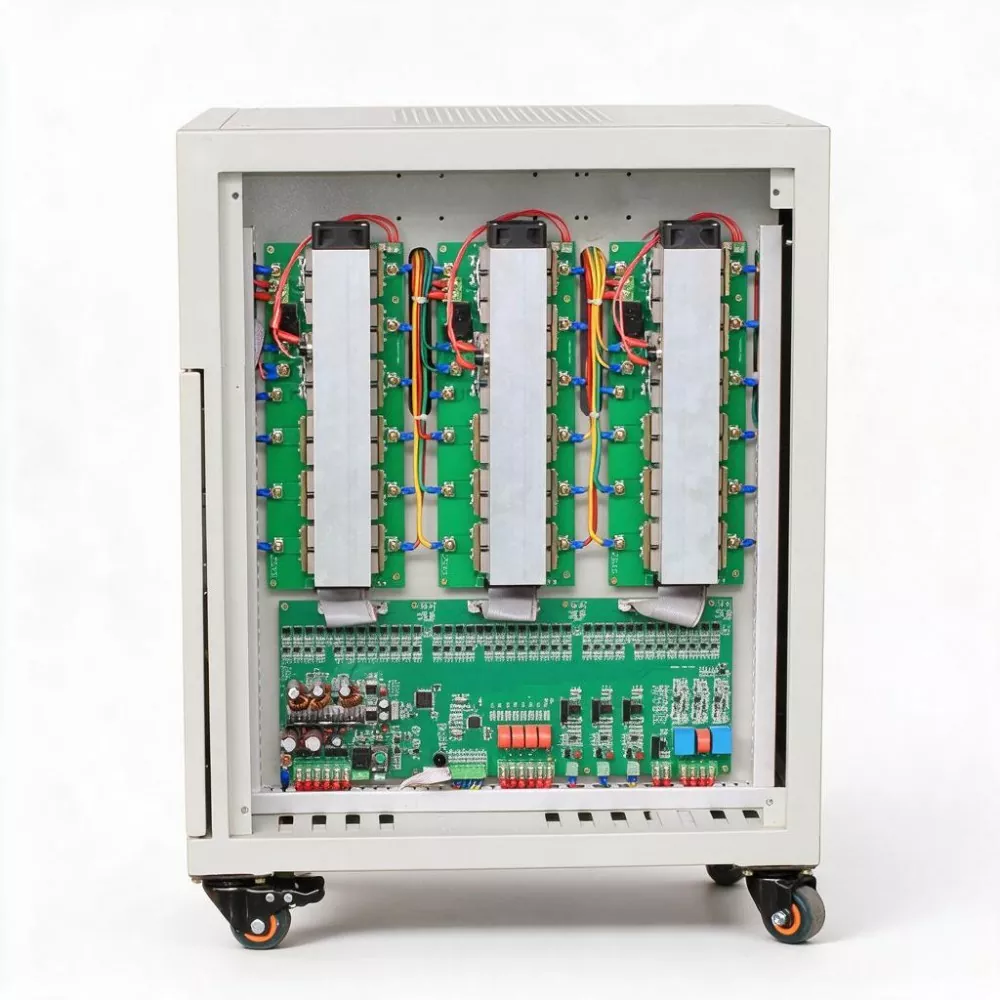

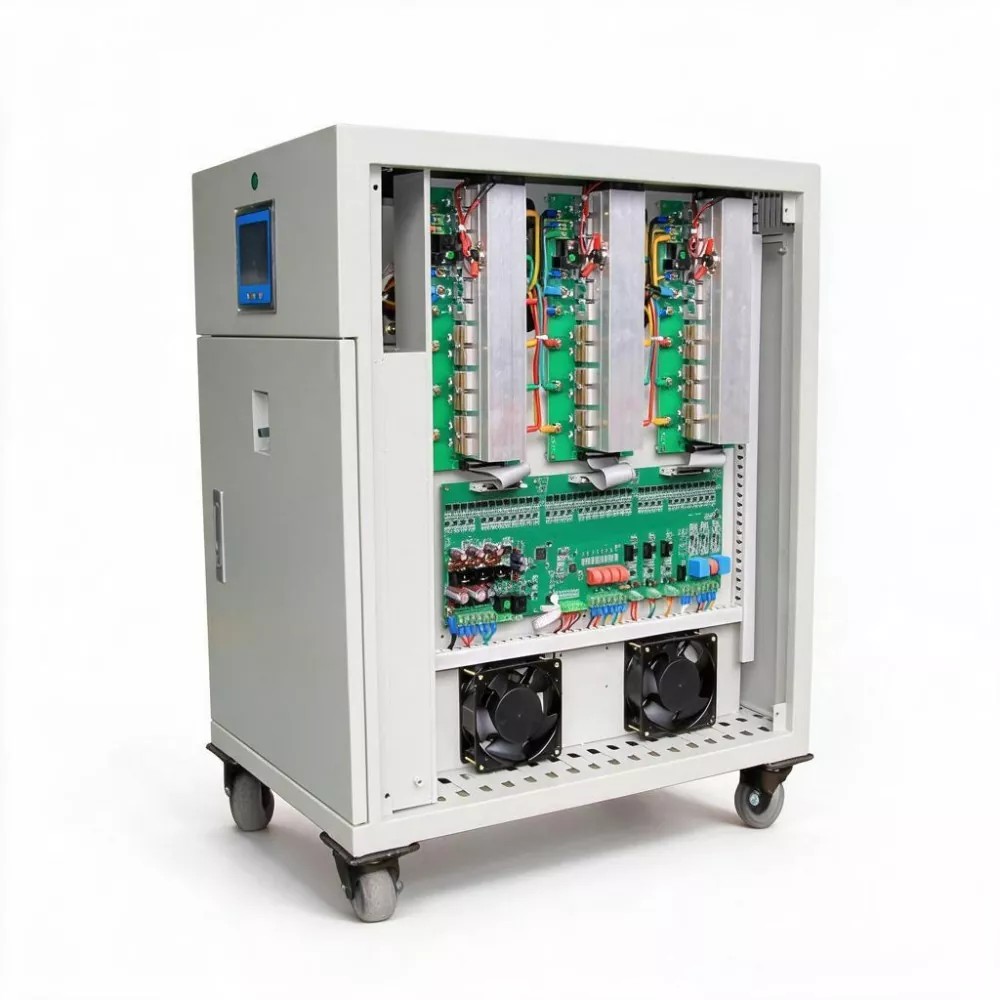

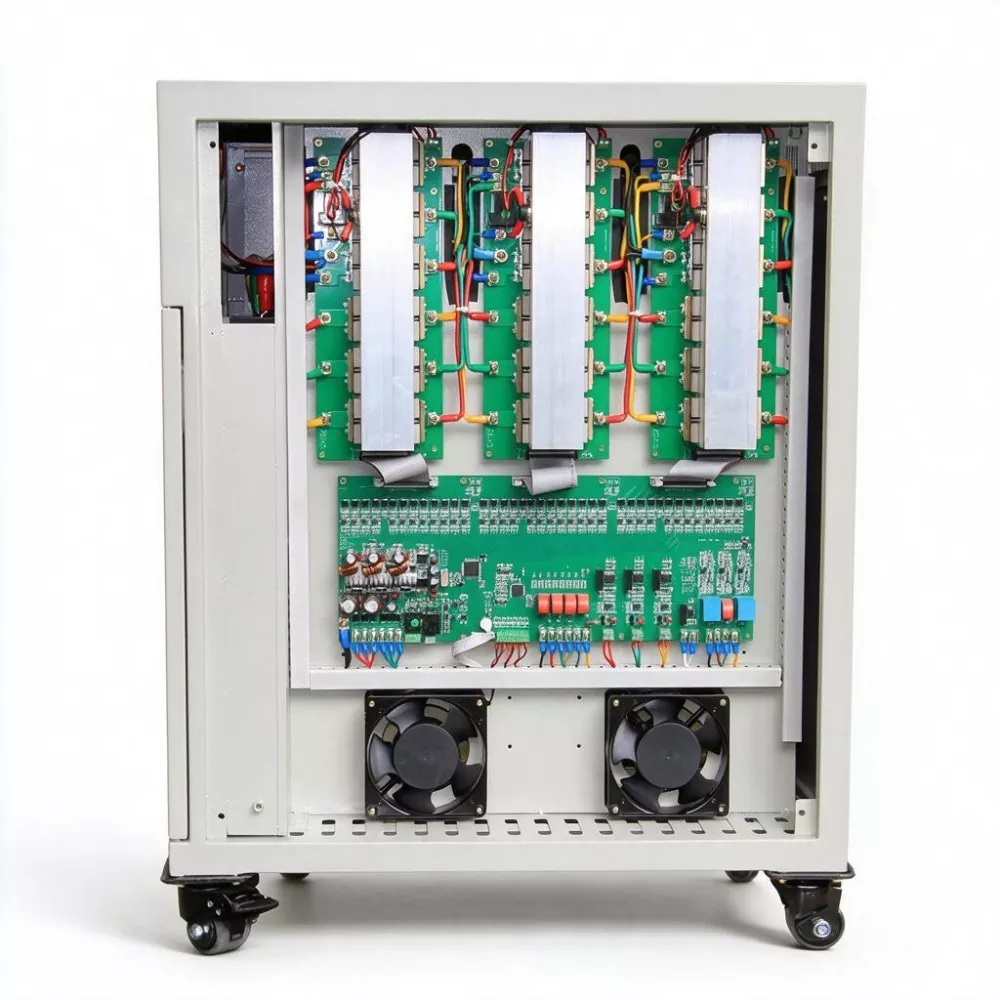

SCR-moduulia käytetään nopeaan jännitteen kompensointiin ja säätöön. Koko koneessa ei ole mekaanisia liikkuvia osia (ei hiiliharjoja, ei servomoottoreita). Tämä eliminoi täysin perinteisten jännitesäätimien huoltokipukohdat, kuten hiiliharjojen kulumisen, kipinöinnin ja säännöllisen vaihdon, mikä takaa todellisen huoltovapaan toiminnan ja pienentää merkittävästi koko elinkaaren käyttökustannuksia.

2. DSP digitaalinen ohjaus

Käyttämällä DSP-laskennan mittaussirua ohjausytimenä yhdistettynä nopeaan AC-näytteenottotekniikkaan ja tehokkaaseen arvonkorjaustekniikkaan se voi seurata verkon jännitteen muutoksia reaaliajassa. Vastenopeus voi olla 10 ms - 40 ms (säädettävä), ja se voi suorittaa säädön millisekuntien sisällä verkon heilahteluista, mikä varmistaa ulostulojännitteen välittömän vakauden, mikä sopii erityisesti laitteille, joissa on herkkiä jännitetransientteja.

3. Korkean jännitteen stabiloinnin tarkkuus

Vaihejännitteen stabiloinnin tarkkuus on ±1 % ja linjajännitteen tarkkuus ±1,5 %. Lähtöaaltomuodon vääristymäaste on alle 0,1 % ilman inkrementaalisia harmonisia, mikä takaa puhtaan ja vakaan virtalähteen tarkkuusinstrumenteille, lääketieteellisille laitteille ja numeerisille ohjausjärjestelmille.

4. Korkea hyötysuhde

Kolmivaiheisen 50 KVA SCR:n staattisen AVR:n hyötysuhde on ≥99 %, paljon suurempi kuin perinteisten servotyyppisten jännitesäätimien 96 %. Itsehäviö on erittäin alhainen ja pitkäaikainen käyttö voi vähentää merkittävästi energiankulutuskustannuksia, mikä täyttää yritysten energiansäästö- ja päästövähennys- ja vihreän tuotannon vaatimukset.

5. Nollavirran kytkentätekniikka

Nollavirran kytkentätekniikan avulla SCR-moduuli kytketään päälle ja pois päältä nollavirtapisteessä, mikä välttää tehokkaasti virtaiskun ja jännitepiikin kytkentähetken aikana, mikä parantaa laitteiden toiminnan turvallisuutta ja luotettavuutta.

6. Ohjelmoitava suojaus ja älykäs valvonta

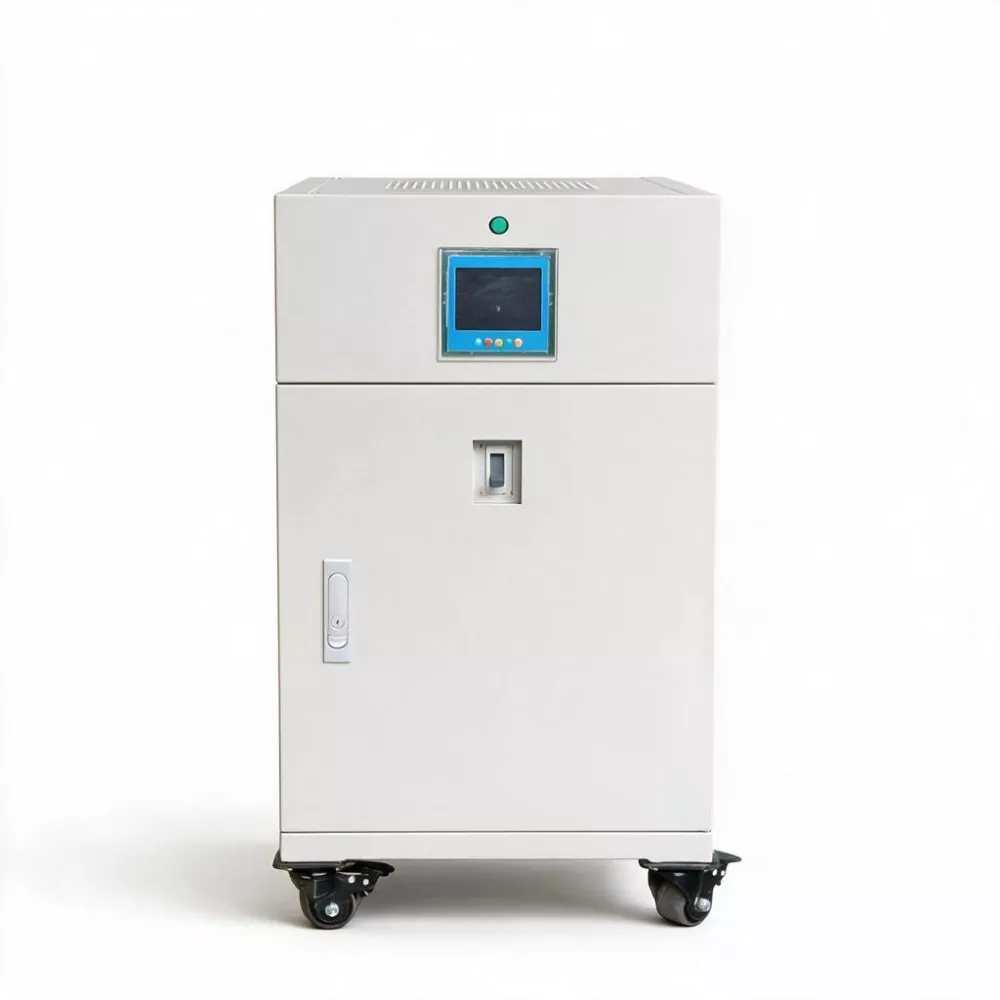

Käyttäjät voivat ohjelmoimalla asettaa yli-, alijännitteen, ylivirtasuojakynnykset ja jännitteen stabiloinnin tarkkuuden. Sisäänrakennetut useat suojaustoiminnot, kuten ylikuormitus, ylijännite, alijännite, oikosulku, ylikuumeneminen ja vaihehäviö, sekä automaattinen ohitustoiminto. Digitaalinen LED-näyttö näyttää kolmivaiheisen jännitteen, virran ja tehon reaaliajassa, ja käyttötila on selkeä yhdellä silmäyksellä.

7. E-luokan eristys, korkea jännitekestävyys

Eristysluokka saavuttaa E-luokan ja eristyslujuus kestää AC 2500V/1min ilman ylivuotoa tai rikkoutumista. Tuotteen käyttölämpötila-alue on -5 ℃ - 40 ℃, suhteellinen kosteus on alle 90 % ja se soveltuu erilaisiin teollisuusympäristöihin.

Tuotesovellukset

1. Teollisuusautomaation tuotantolinja: Tarjoaa nopean vakaan jännitteen virtalähteen PLC-ohjausjärjestelmille, servokäytöille, robottityöasemille ja automatisoiduille kokoonpanolinjoille, mikä estää laitteiden hälytykset, seisokit ja jännitetransienttien aiheuttamat tuotantohäiriöt.

2. Laajamittainen mekaaninen ja metallinkäsittelylaitteet: Soveltuu suurille tehonkäsittelylaitteille, kuten suurille työstökoneille, laserleikkauskoneille, plasmaleikkauskoneille ja leimauslaitteille, jotka tarjoavat vakaan jännitevirtalähteen käsittelyn tarkkuuden ja laitteiden turvallisuuden varmistamiseksi.

3. Lääketieteelliset tilat: Tarjoaa erittäin tarkan, erittäin puhtaan vakaan virtalähteen sairaalan kuvantamiskeskuksille (CT, MRI), leikkaussalin laitteille ja laboratorion tarkkuusinstrumenteille, mikä varmistaa diagnostiikan laadun ja potilasturvallisuuden.

4. Viestinnän tukiasemat ja datakeskukset: Käytetään 5G-viestinnän tukiasemien sekä pienten ja keskisuurten datakeskusten kytkinteholähteisiin ja tarkkuusilmastointilaitteiden etupäähän, jotta varmistetaan, että viestintälaitteet eivät kaatu jännitevaihteluiden vuoksi.

5. Hissit ja rakennuslaitteet: Tarjoaa vakaan virransyötön keskeisille laitteille, kuten hissijärjestelmille, keskusilmastointijärjestelmälle, ja palopumpuille korkeissa rakennuksissa, välttäen laiteviat ja epänormaalin jännitteen aiheuttamat turvallisuusriskit.

6. Tutkimus- ja testauslaitokset: Tarjoaa korkean tarkkuuden vakaan jännitevirtalähteen ympäristötestauskammioille, tarkkuusmittauslaitteille, ja suuritehoisille testauslaitteille yliopiston laboratorioissa, laaduntarkastuskeskuksissa, ja tutkimuslaitoksissa, varmistaen kokeellisten tietojen tarkkuuden ja toistettavuuden.

Mitä eroja ja etuja on verrattuna perinteisiin servomoottorityyppisiin jännitteensäätimiin?

Nykyaikaisen teollisuusautomaation ja tarkkuusvalmistustason jatkuvan parantamisen myötä yhä useammat sähkölaitteet asettavat korkeammat vaatimukset virtalähteen laadulle, jotka eivät ainoastaan ​​vaadi vakaata jännitettä, vaan myös pystyvät reagoimaan välittömästi jännitteen vaihteluihin, jotta vältetään PLC-ohjelman häiriöt, servokäytön hälytykset ja tarkkuusinstrumenttien mittauspoikkeamat. Vaikka perinteisillä servomoottorityyppisillä jännitteensäätimillä on luotettava suorituskyky, niiden mekaaninen hiiliharjasäätömenetelmä määrittää, että vastenopeudella on fyysinen raja (yleensä sekunneissa), jota on vaikea täyttää jännitetransienteille herkkien huippukuormien vaatimukset.

3-vaiheisen 50KVA SCR Static AVR:n jännitteensäätötarkkuus on ±1 %, paljon parempi kuin perinteisten servotyyppisten jännitesäätimien ±3 %. Sen vastenopeus voi olla jopa 10 ms, jolloin säätötoimenpide on suoritettu ensimmäisen verkkojännitteen vaihtelujakson aikana, mikä varmistaa, että takapään herkät laitteet eivät juurikaan tunne jännitteen muutoksia.

Tehokkuuden kannalta tuotteen hyötysuhde on ≥99 %, ja se voi säästää huomattavia sähkökuluja yrityksille pitkällä aikavälillä.

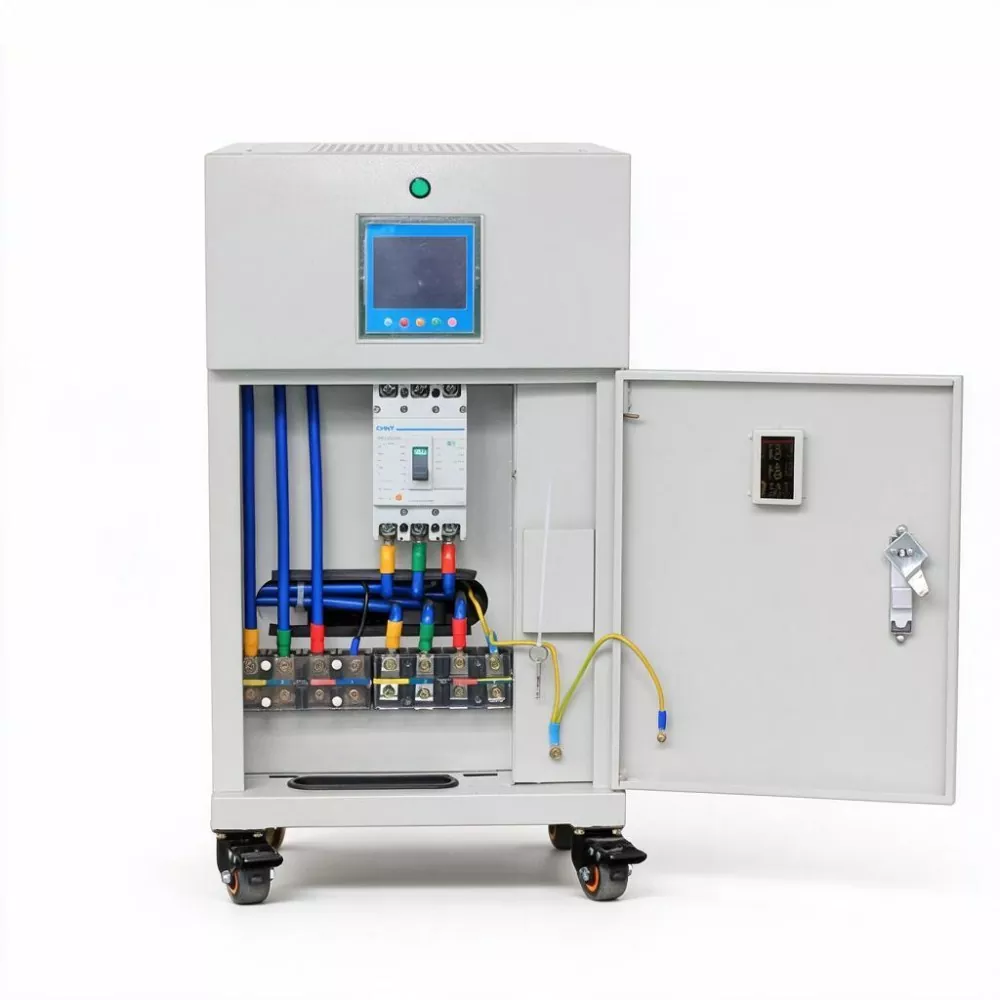

Älykkyyden kannalta SBWZ-50KVA on varustettu ohjelmoitavilla asetustoiminnoilla. Käyttäjät voivat asettaa ylijännitteen, alijännitteen, ylivirtasuojakynnykset ja jännitteen säätelyn tarkkuusparametrit todellisten paikan päällä olevien tarpeiden mukaan. Digitaalinen LED-näyttö voi näyttää reaaliaikaisia ​​käyttötietoja, kuten kolmivaiheisen vaihejännitteen, vaihevirran ja tehon. Tuote tukee kolmivaiheista viisijohtimista liitäntää (L1, L2, L3, N, PE) ja on yhteensopiva 50/60 Hz kaksitaajuisten verkkojen kanssa.

Räätälöintipalvelut

KTAC tarjoaa OEM/ODM-palveluita, mukaan lukien ulkoasun värit, pakkausmenetelmät, tulo-/lähtöjännitealueet ja erikoistoimintomoduulit (kuten EMI-suodatinlaitteet, salamansuojalaitteet, RS232/RS485-valvontaliitännät) jne. Ota yhteyttä räätälöityjä ratkaisuja varten.

FAQ

1. Mitkä ovat olennaiset erot SBWZ-sarjan ja perinteisen SBW-servomoottorin jännitteen stabilisaattorin välillä?

SBWZ-sarja käyttää DSP-digitaaliohjausta ja kontaktitonta SCR-kytkintekniikkaa, eikä koko koneessa ole mekaanisia liikkuvia osia (ei hiiliharjoja, ei servomoottoreita). Vaikka perinteinen SBW-sarja luottaa servomottoreihin, jotka ohjaavat hiiliharjoja liukumaan muuntajan käämeillä jännitteen säätelemiseksi, sillä on ongelmia mekaanisen kulumisen ja hitaan vastenopeuden kanssa. SBWZ:n vastenopeus voi olla 10 ms - 40 ms, mikä on kymmeniä kertoja nopeampi kuin SBW-sarjan (toinen taso); myös jännitteen stabilointitarkkuus ±1 % on paljon parempi kuin SBW-sarjan ±3 %.

2. Mitä "kontaktiton" tarkoittaa? Mitkä ovat edut?

"Kosketusvapaa" tarkoittaa, että jännitteen stabilisaattorin jännitteensäätöprosessin aikana ei ole mekaanisia kosketuskomponentteja (kuten hiiliharjan ja kelan välinen liukukosketus). Jännitteen kompensointi suoritetaan SCR-tyristorimoduulin kautta elektronisella kytkentätavalla. Etuja ovat: ei mekaanista kulumista, ei huoltoa, ei kipinöitä, nopea vastenopeus, pitkä käyttöikä, korkea luotettavuus ja soveltuvuus pitkäaikaiseen jatkuvaan käyttöön.

3. Mitä vastenopeus 10 ms - 40 ms tarkoittaa käytännön sovelluksissa?

Se tarkoittaa, että kun verkon jännite vaihtelee, SBWZ-50KVA voi suorittaa tunnistus-, laskenta- ja kompensointiprosessin yhden verkkojakson (20 ms) sisällä. Takapään herkissä laitteissa (kuten PLC, servokäytöt, tarkkuusinstrumentit) jännitteen muutosta ei juurikaan tapahdu, ja laitteet voivat toimia jatkuvasti ilman jännitetransienttien aiheuttamia hälytyksiä tai sammutuksia.

4. Kuinka 3-vaiheisen 50KVA SCR:n staattisen AVR:n tehokkuus ≥ 99 % saavutetaan?

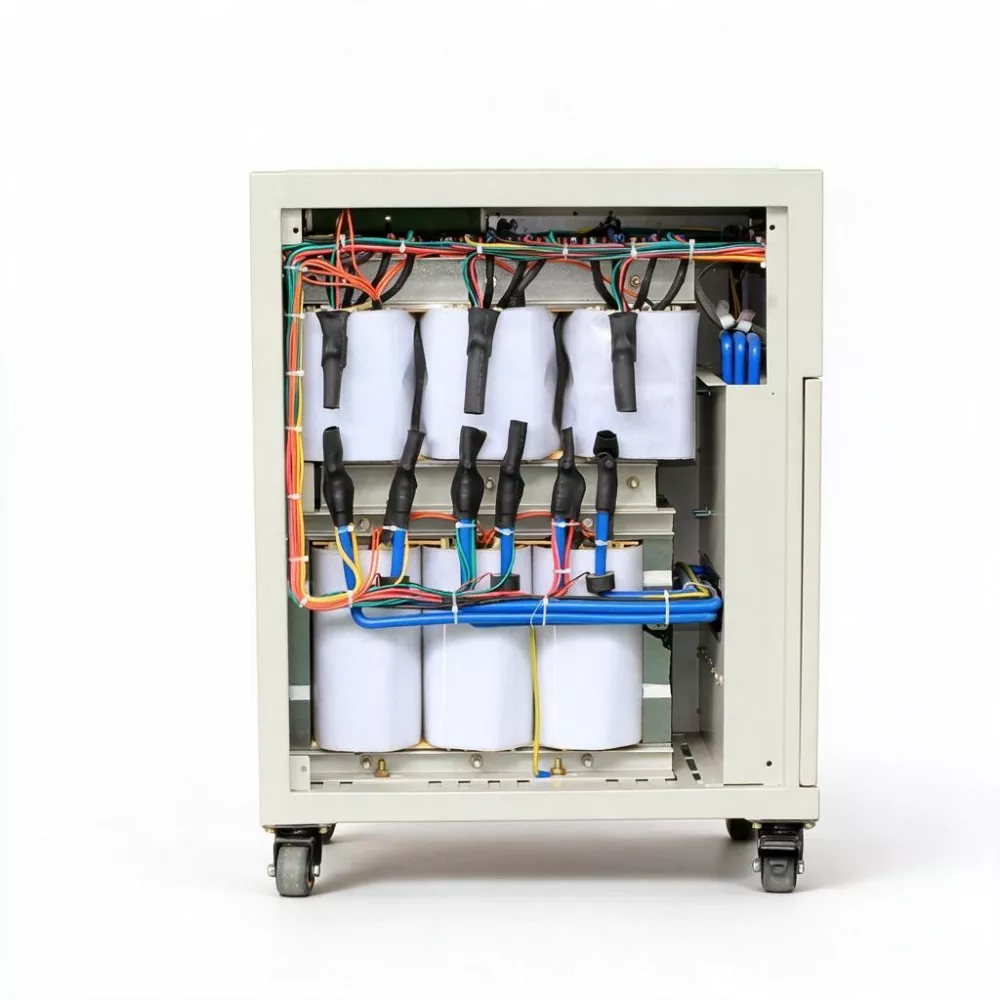

SBWZ-sarja käyttää suunnittelujärjestelmää, jossa yhdistyvät SCR kontaktiton kytkintekniikka ja tehokkaat eristysmuuntajat. SCR-moduulin johtavuusjännitehäviö on erittäin pieni, ja johtavuushäviö on paljon pienempi kuin perinteisen hiiliharjan kosketusvastuksen menetys; samalla DSP-ohjausalgoritmi optimoi kompensointistrategian, jolloin muuntaja voi toimia aina tehokkaalla alueella. Kattava hyötysuhde voi nousta yli 99 %:iin, mikä on huomattavasti energiatehokkaampaa kuin perinteiset servotyyppiset jännitteenvakaajat (noin 96 %).

5. Mitä parametreja ohjelmoitava asetustoiminto voi asettaa?

Käyttäjät voivat asettaa ylijännitesuojakynnyksen, alijännitesuojakynnyksen, ylivirtasuojakynnyksen sekä jännitteen stabiloinnin tarkkuuden ja muita tärkeitä parametreja laitepaneelin tai tietoliikennerajapinnan kautta. Tämän ansiosta SBWZ-50KVA mukautuu joustavasti erilaisiin verkkoympäristöihin ja kuormitusvaatimuksiin ja suorittaa parametrien sovituksen nopeasti rakennustyömaalla ilman tehdasasetusta.

6. Mitä viestintäprotokollia ja valvontamenetelmiä laite tukee?

Vakiokokoonpano tukee RS485-tiedonsiirtoliitäntää, ja Modbus-RTU-protokollaa voidaan laajentaa. Laitteet voidaan liittää tehtaan DCS-järjestelmään, SCADA-järjestelmään tai energianhallintaalustaan ​​(EMS) jännitteen, virran, tehon ja hälytystilan reaaliaikaiseen etävalvontaan, mikä tukee miehittämätöntä toimintaa ja ennakoivaa huoltoa.
