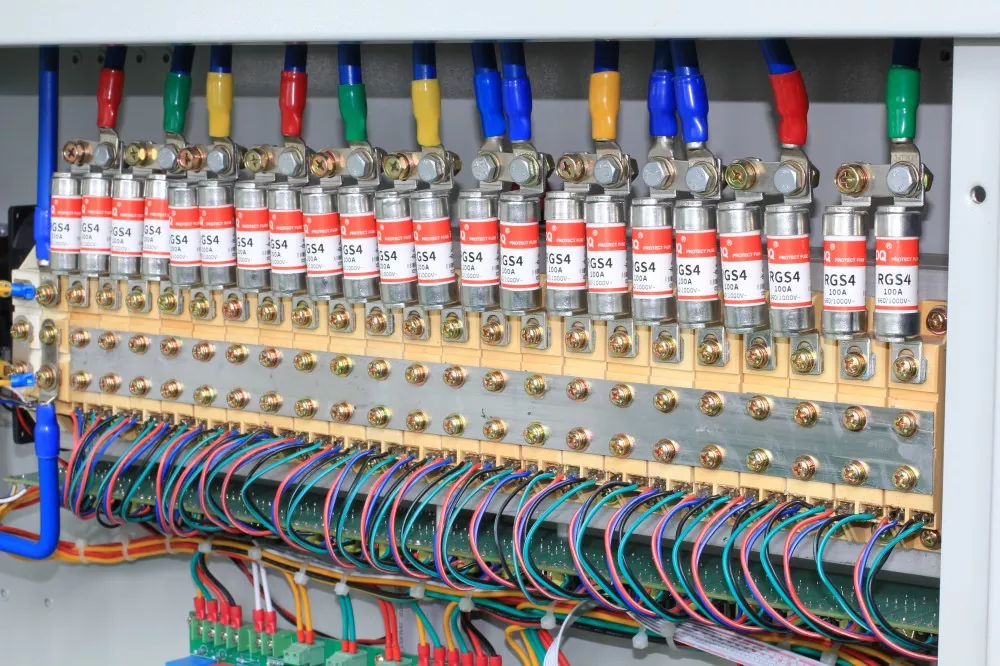

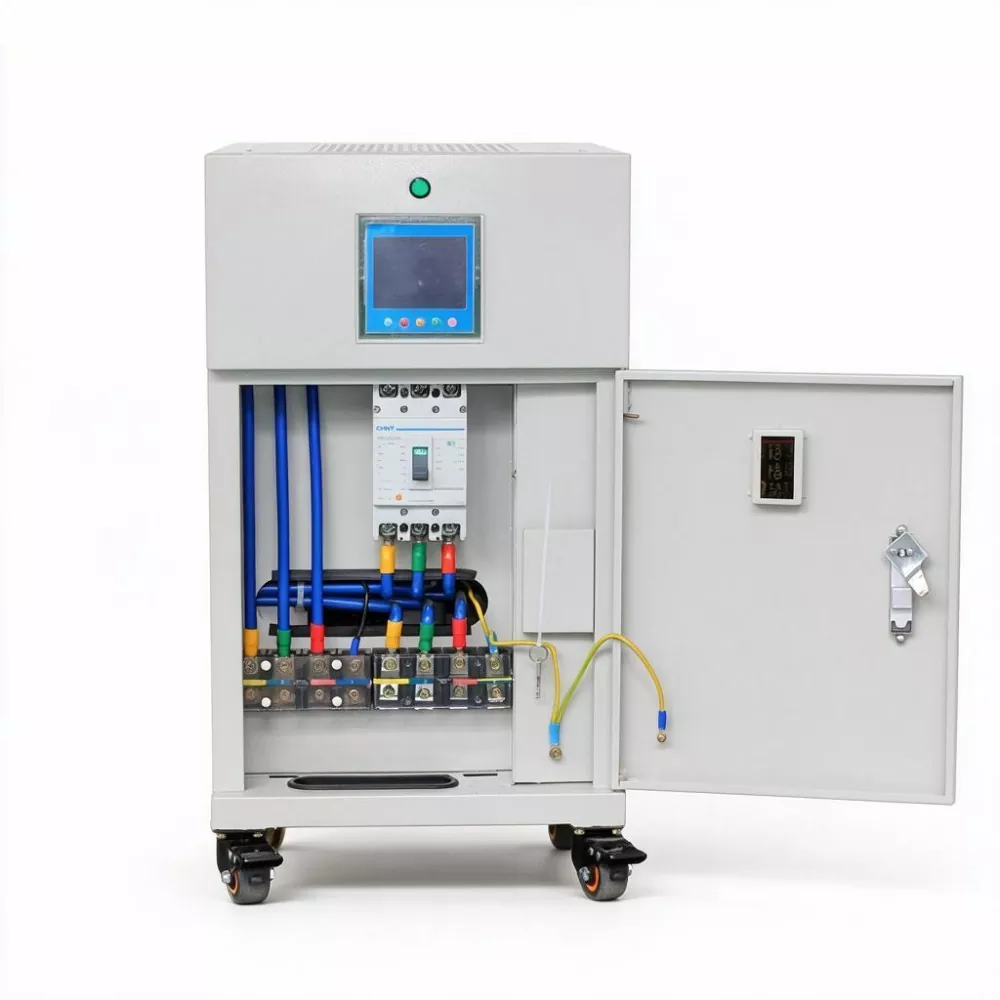

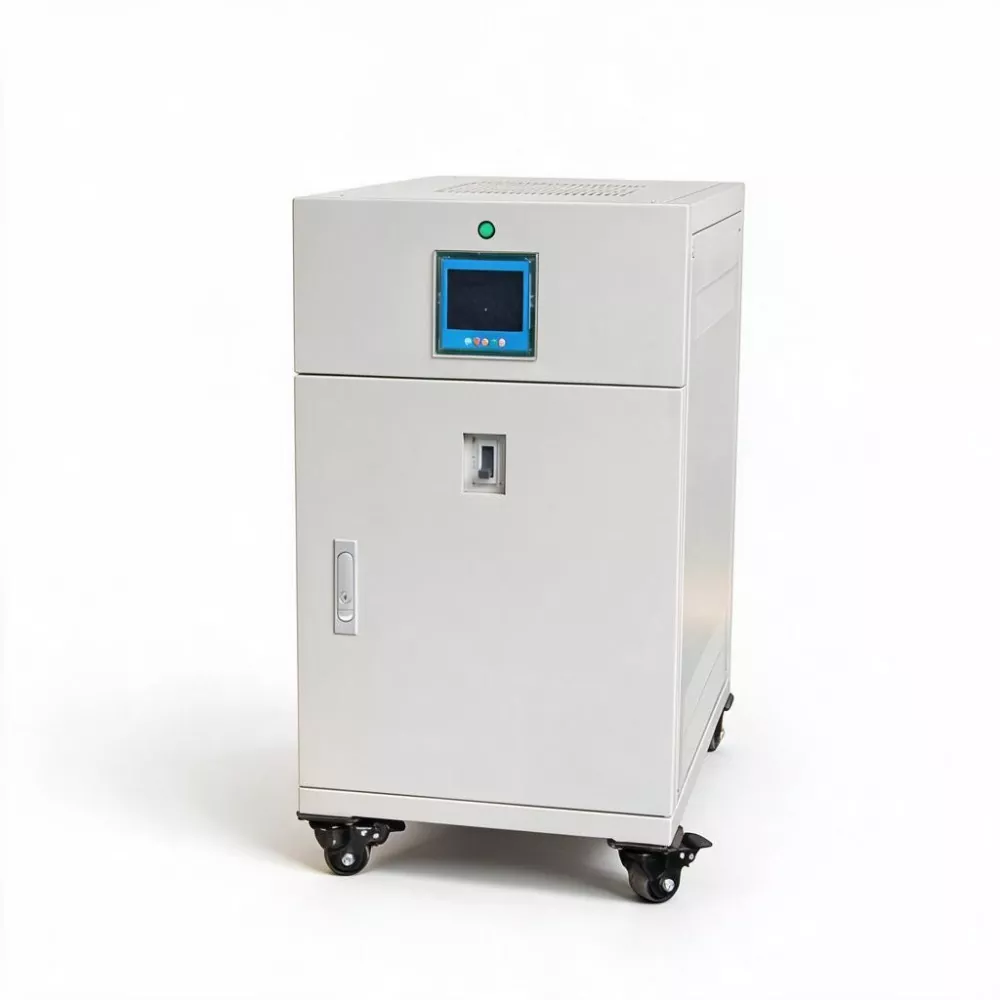

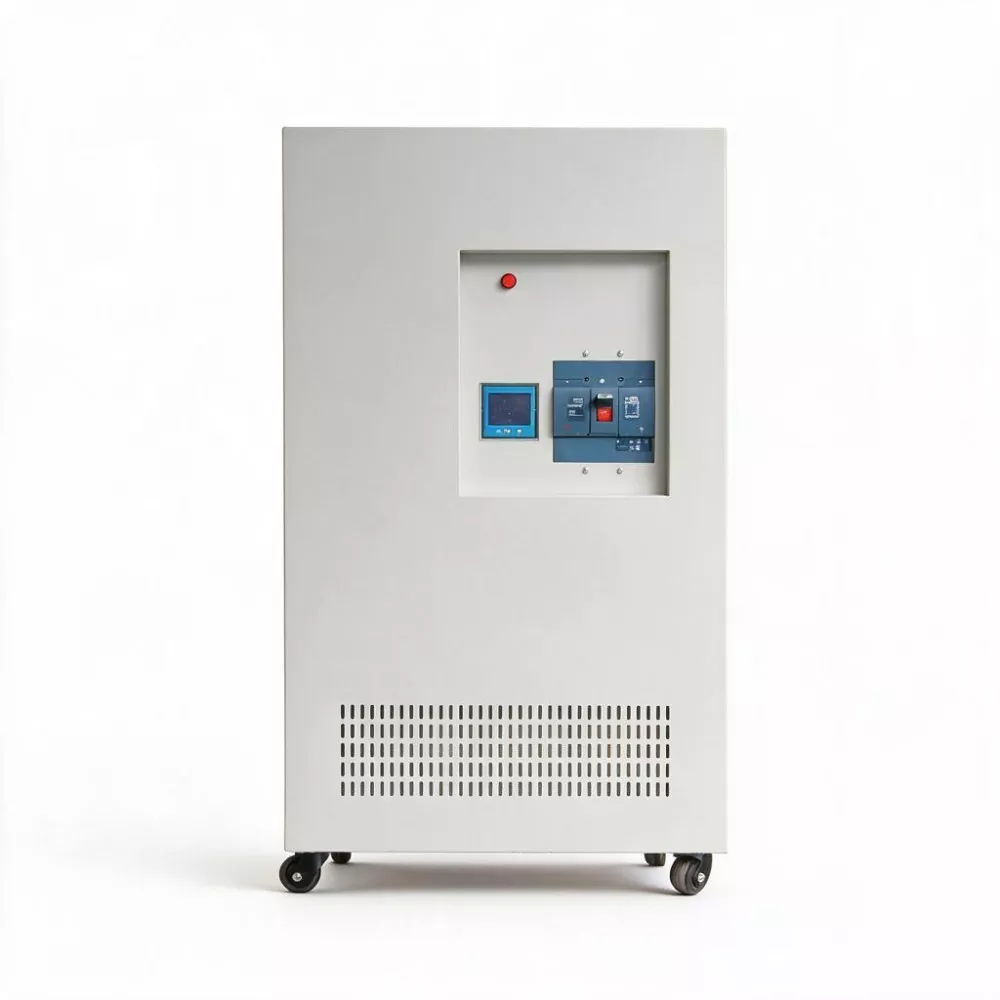

3-vaiheinen 1000kVA SCR Staattinen AVR

Mega-infrastruktuuriin ja raskaaseen teollisuusympäristöön suunniteltu 3-vaiheinen 1000KVA SCR Static AVR tarjoaa 1000KVA/1520A kontaktittoman jännitteen stabiloinnin. Sen 150 % ylikuormituskapasiteetti (30 s), redundantti jäähdytys ja IEC 61850 -tiedonsiirto takaavat luotettavan integroinnin satamiin, kaivoksiin, datakeskuksiin ja laitosten virranjakelukeskuksiin.

Mitä haasteita tehonsyötön takaaminen suurelle infrastruktuurille kohtaa?

1. Äärimmäinen kuormitusisku.

Sataman rantanostureiden suuret nosturit voivat olla yhdellä teholla yli 500 kW. Kun useat yksiköt käynnistyvät samanaikaisesti, transienttivirtashokki voi saavuttaa useita megawattitasoja. Kaivosten suurten murskaimien käynnistysaika on jopa useita kymmeniä sekunteja, jolloin jännite pysyy jatkuvasti alhaisena. Nämä työolosuhteet asettavat äärimmäisen tiukat vaatimukset jännitteen stabilointilaitteiden dynaamiselle ja lämpöstabiiliudelle ja iskunkestolle.

2. Ankarat ympäristöolosuhteet.

Satamalaitteet ovat jatkuvasti alttiina suolasumueroosiolle, kun taas kaivoksen laitteet ovat alttiina erittäin pölyisille ympäristöille. Avolouhosten jakelutilojen on kestettävä äärimmäisiä lämpötilaeroja -30 ℃ - 50 ℃. Jännitteen stabilisaattorin ei tarvitse vain stabiloida jännitettä, vaan sen on myös toimittava luotettavasti näissä ankarissa olosuhteissa.

3. Jatkuva tuotanto ilman seisokkeja.

Kun ison irtolastiterminaalin toiminta katkeaa, 200 000 tonnin rahtilaivan pysäytyskustannukset voivat nousta useisiin satoihin tuhansiin dollareihin päivässä. Jos kaivosnostin pysähtyy, maanalaista toimintaa uhkaa tuotannon keskeyttäminen. Tässä yhteydessä tehonsyöttölaitteiden luotettavuus on toimintatakuu.

Suunnittelun edut

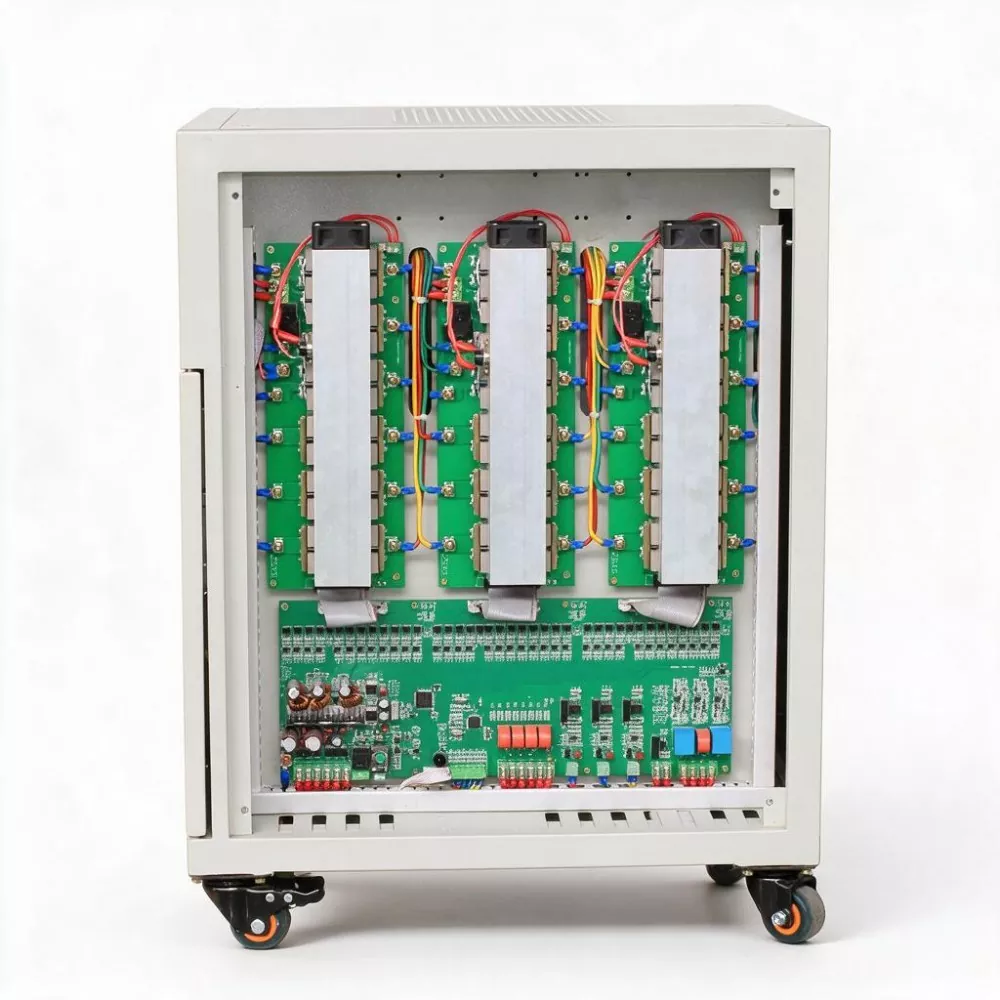

· Suuren kapasiteetin redundanttirakenne: Nimelliskapasiteetti 1000 KVA, hetkellinen ylikuormituskyky jopa 120 % 1 tunnin ajan, 150 % 30 sekunnin ajan, pystyy käsittelemään rauhallisesti suurten moottoriryhmien samanaikaisen käynnistysiskun.

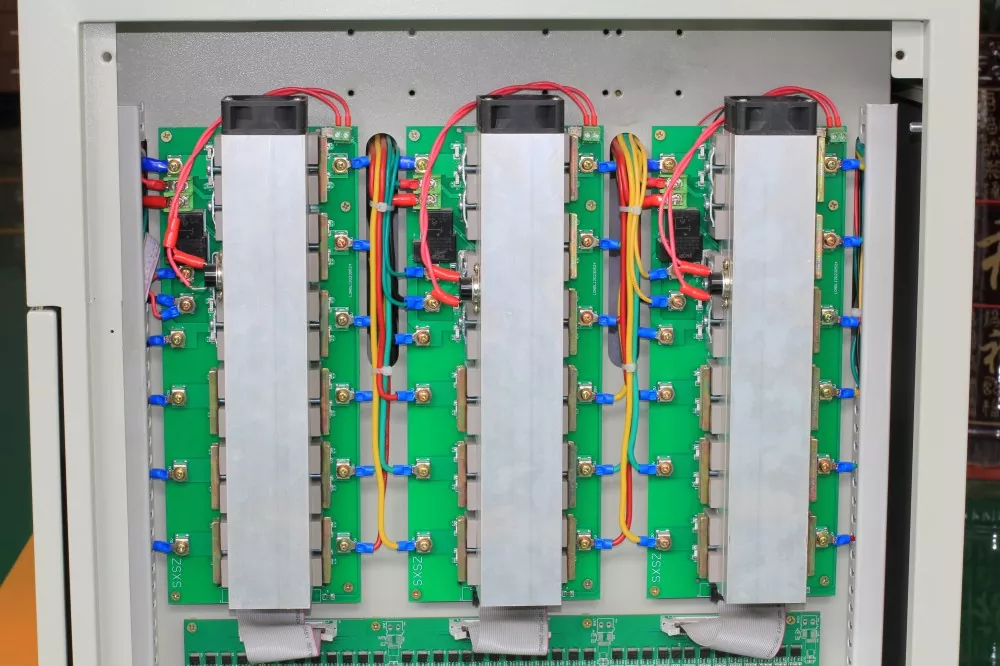

· Redundantti jäähdytysjärjestelmä: Varustettu kahdella älykkäällä lämpötilasäädetyllä tuulettimella, yksi käytössä ja toinen varapuhaltimena. Kun päätuuletin epäonnistuu, varapuhallin kytkeytyy automaattisesti päälle varmistaakseen, että laite toimii jatkuvasti korkeissa lämpötiloissa.

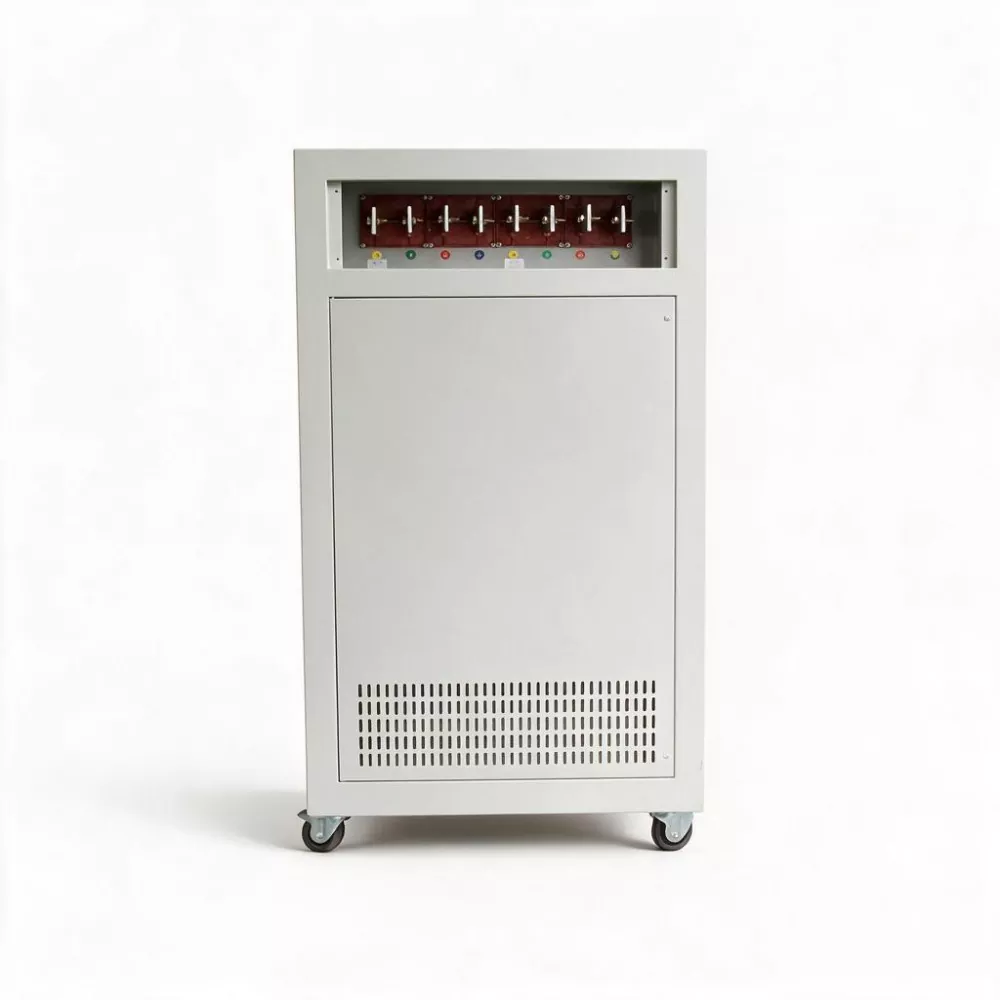

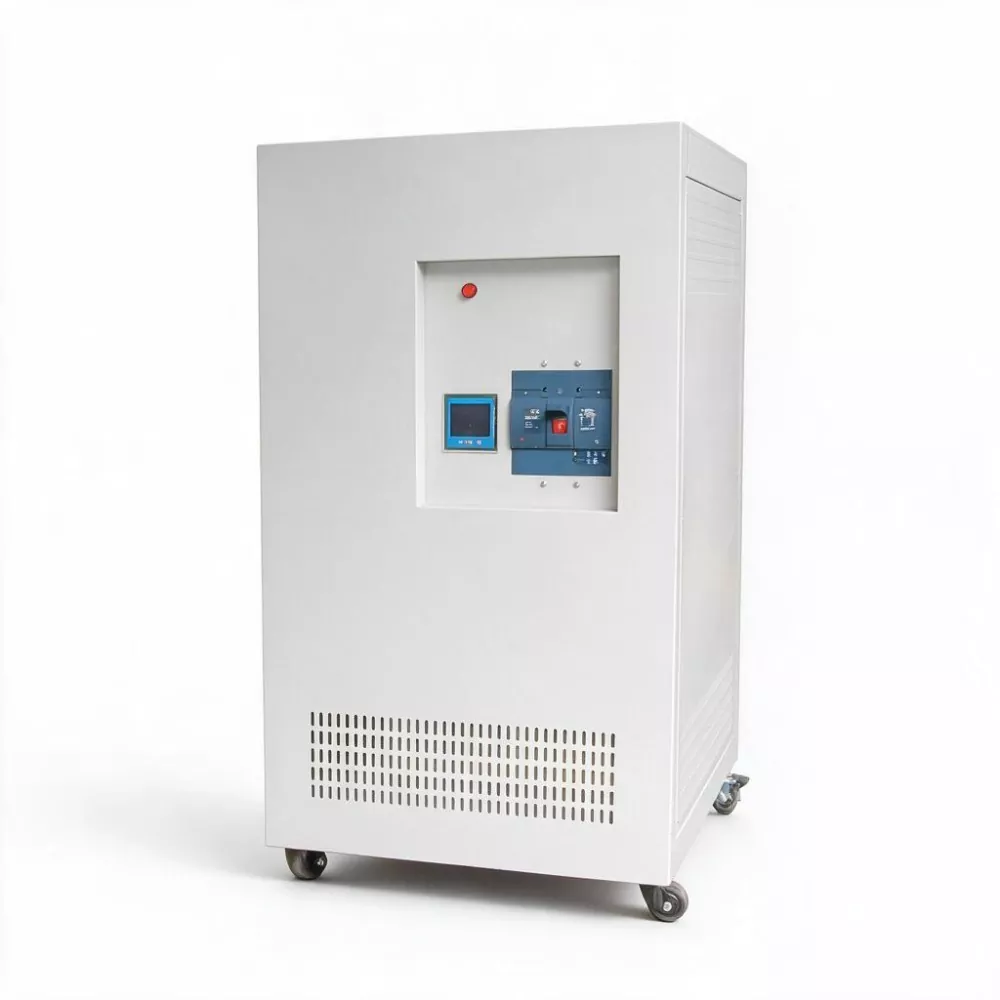

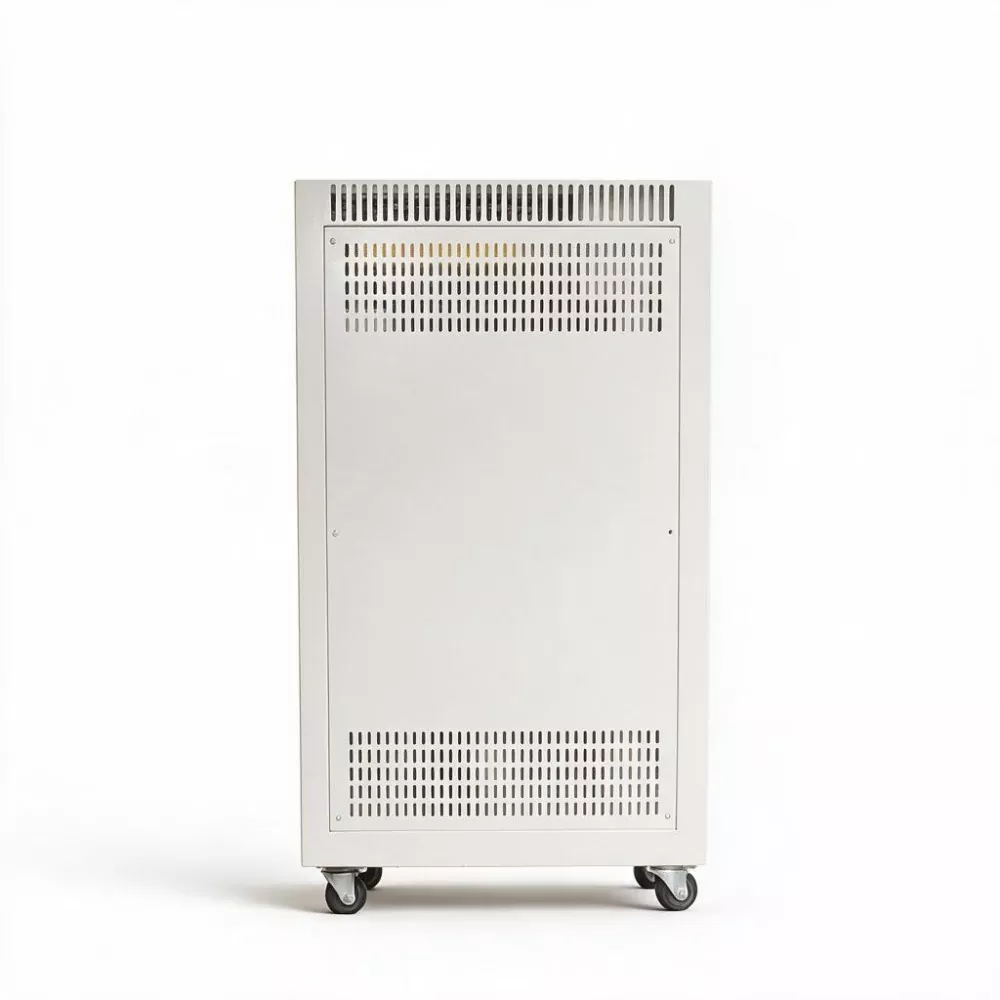

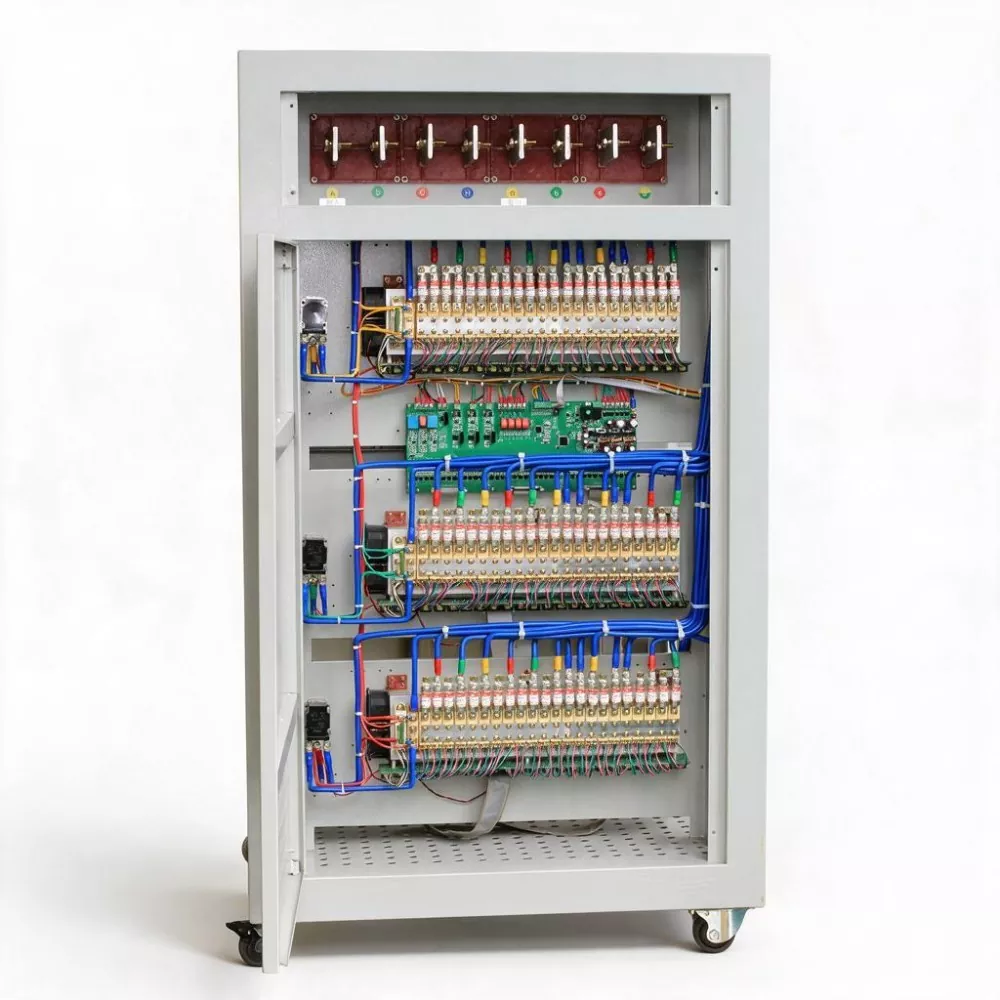

· Raskas rakennesuunnittelu: Kaapin koko 1030 × 1000 × 1970 mm, nettopaino 1850 kg, käytetään paksunnettua metallilevyä ja kestävää alustaa, erinomaisella seismisellä suorituskyvyllä.

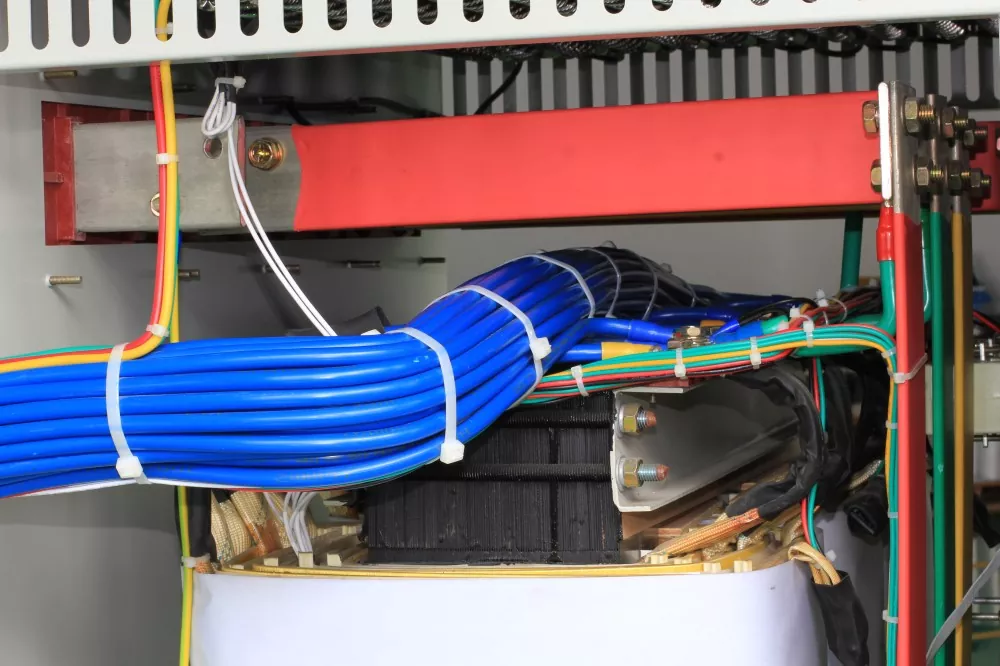

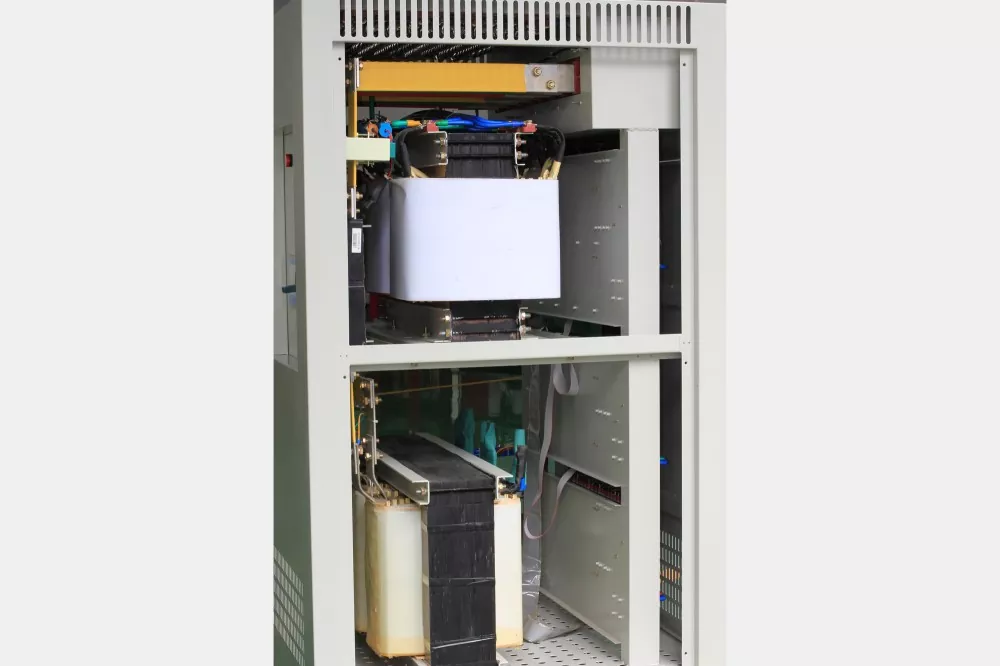

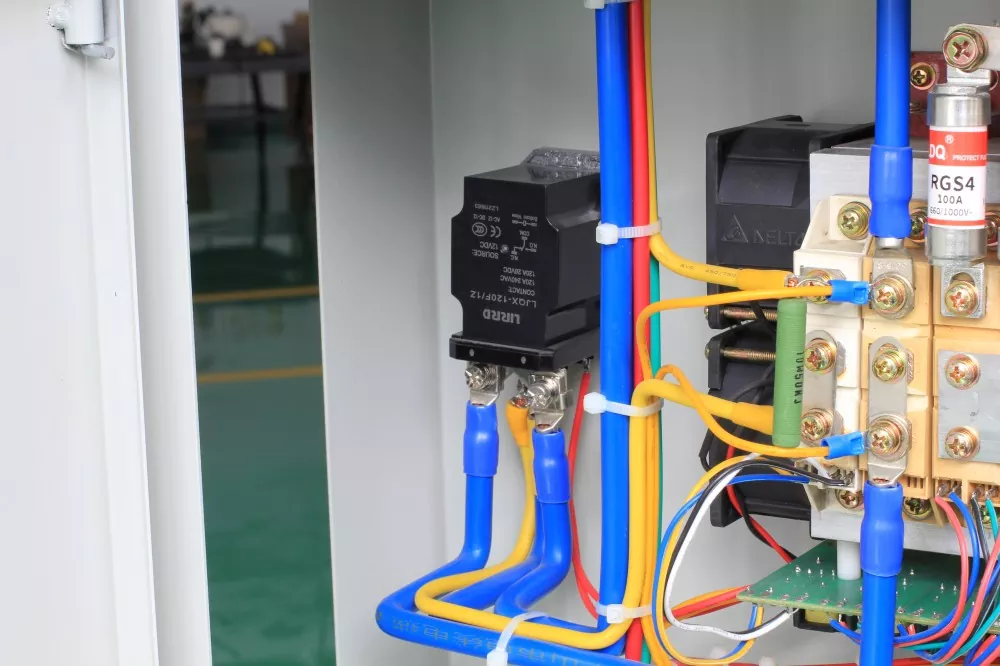

· Eristysmuuntajien luonnollinen etu: Saavutetaan sähköinen eristys tulon ja lähdön välillä sähkömagneettisella kytkennällä, jolla on luonnollinen kestävyys salamapiikkejä ja verkkohuippuja vastaan. Soveltuu erityisesti kaukaisille laajamittaisille kaivosalueille, satamiin jne., joissa sähköverkon infrastruktuuri on heikko.

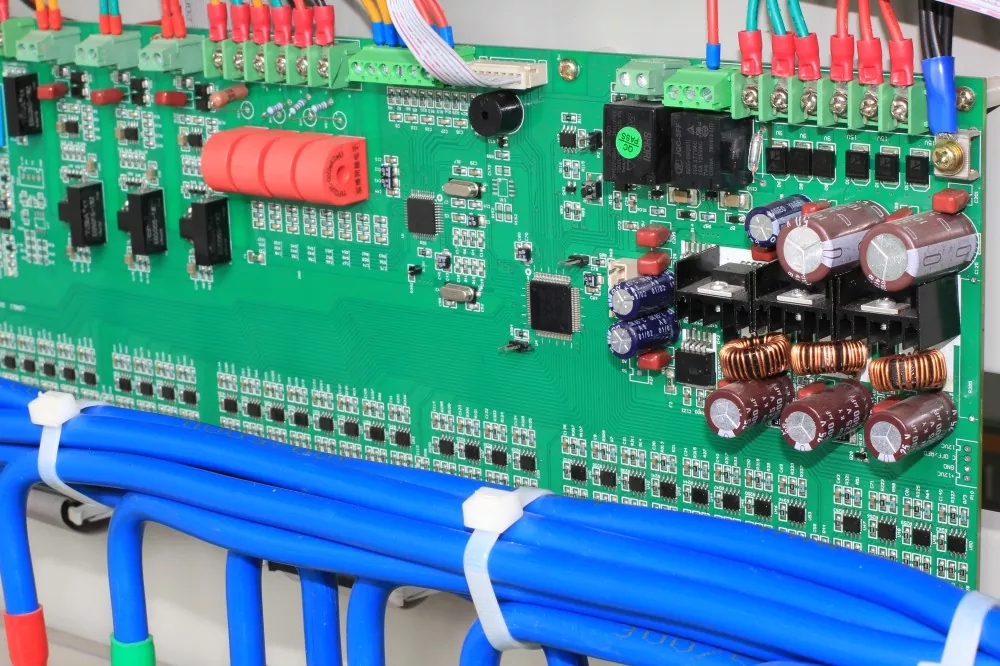

Älykkään hallinnan edut

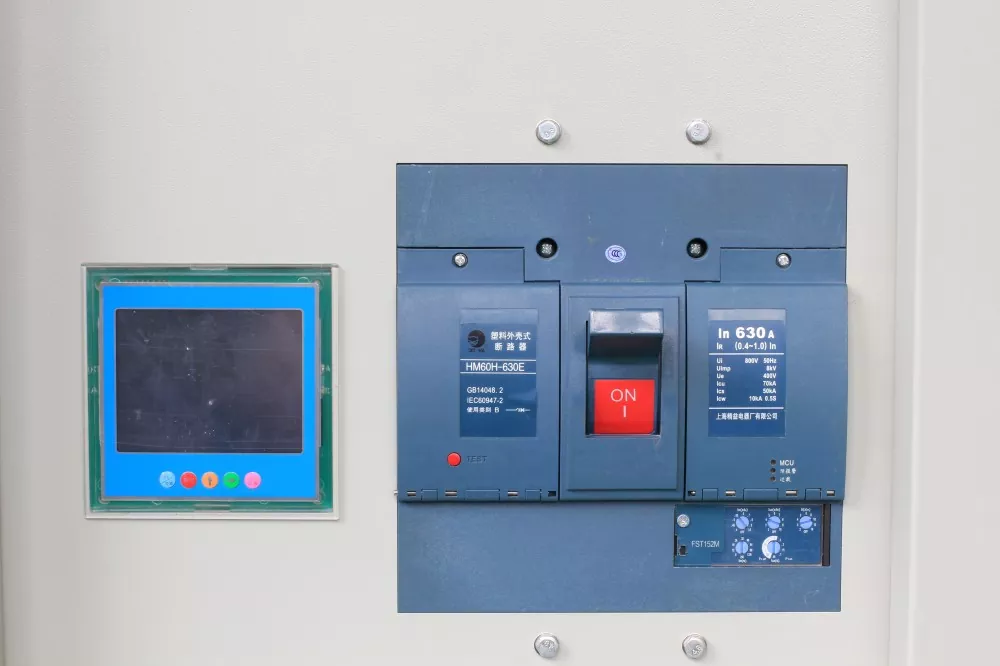

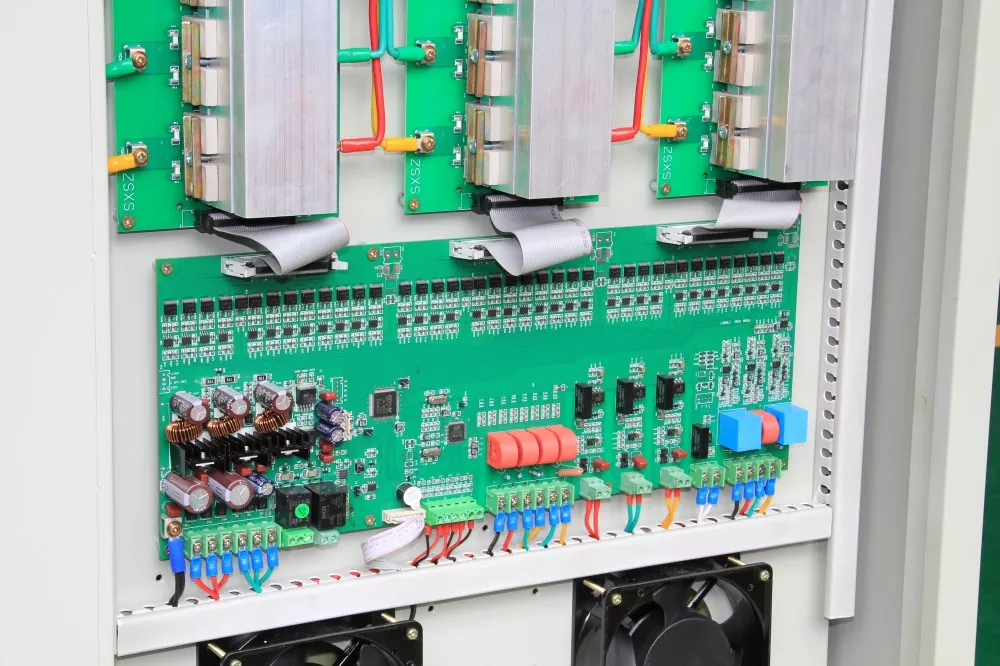

3 Phase 1000KVA SCR Static AVR, lippulaivatuotteena, on varustettu täydellisemmillä valvonta- ja viestintäominaisuuksilla. Standardinmukaisen RS485-liitännän lisäksi sitä voidaan laajentaa Ethernet-viestinnällä, optisella kuituviestinnällä jne., jotka tukevat IEC 61850 -standardia ja muita sähköalan standardiprotokollia, ja se voidaan yhdistää saumattomasti suurten laitosten virranjakelukeskukseen (DCC). Digitaalinen LED-näyttö voi samanaikaisesti näyttää kolmivaiheisen jännitteen, virran, tehon, kuormitusnopeuden, sisäisen lämpötilan jne., kaikki toimintaparametrien mitat.

Tuoteparametri

Tärkeimmät ominaisuudet

1. Megavolt-ampeeritason erittäin suuri kapasiteetti

Nimelliskapasiteetti 1000KVA, lähtövirta 1520A, pystyy kattamaan koko satamanosturin tehonsyöttöväylän, keskikokoisen kaivoksen koko nosto- ja murskausjärjestelmän tai suuren konesalin koko IT-kuormaryhmän.

2. Äärimmäinen ylikuormituskapasiteetti

Kestää 120 % nimelliskuormituksen 1 tunnin ja 150 % nimelliskuorman 30 sekuntia. Äärimmäisissä työolosuhteissa, kuten useiden pukkinosturien käynnistyminen satamassa samanaikaisesti tai kaivoksen murskauskoneryhmän samanaikainen käyttö, SBWZ-1000KVA:ta ei tarvitse ohittaa ja se voi tarjota jatkuvasti vakaan lähtöjännitteen.

3. Redundantti jäähdytyssuunnittelu

Käyttää kaksoistuulettimen redundanttia rakennetta ja automaattista vaihtoa ensisijaisen ja varapuhaltimen välillä. Lämpötilan säätöstrategia on optimoitu varmistamaan, että käytettäessä täydellä kuormituksella ympäristössä, jonka lämpötila on 40 ℃, sisäisen lämpötilan nousua valvotaan tarkasti 60 ℃:n sisällä.

4. Korkea hyötysuhde

Tyypillisissä 1000KVA:n kapasiteetin ja 65 %:n vuotuisen keskimääräisen kuormituksen olosuhteissa SBWZ-1000KVA voi säästää noin (1000×0,65×4 %×8760) ≈ 227 760 kWh sähköä vuodessa verrattuna perinteisiin servotyyppisiin jännitteen stabilaattoreihin (hyötysuhde 96 %). Teollisuussähkön hinnalla 0,7 yuania per kWh laskettuna vuotuinen sähkönsäästö on noin 160 000 yuania - alle kahdessa vuodessa sähkönsäästö voi palauttaa laitteiston lisäinvestoinnin.

5. Täydellinen ympäristönsuojelu

Kaapin suojaustaso voidaan räätälöidä IP40- tai IP54-tasolle, mikä sopii vaativiin asennusympäristöihin, kuten satamiin, kaivoksiin ja ulkoilmaprojekteihin. Kestävä peltirakenne ja seisminen pohjarakenne täyttävät iskunkestävän käyttöalueen asennusvaatimukset.

6. Kattava tehonsiirtokeskuksen (DCC) integrointikyky

Vakiovarusteena RS485-tiedonsiirtoliitännällä, laajennettavissa Ethernetiin, valokuituviestintään ja IEC 61850 -protokollalla. Reaaliaikainen lataus kaikista toimintatiedoista (kolmivaiheinen jännite/virta/teho/sähköenergian laatu/lämpötila/hälytystila), joka täyttää suurten infrastruktuurien sähkönjakelukeskusten etävalvonnan ja keskitetyn hallinnan vaatimukset.

Tuotesovellukset

1. Satamat ja terminaalit: Tarjoa keskitetty jännitteenvakautussuojaus laajamittaisille lastaus- ja purkulaitteille, kuten pukkinosturit, portaalinosturit, kumirenkaiset pukkinosturit ja hihnakuljettimet, varmistaen satamatoimintojen tehokkuuden ja vähentäen jänniteongelmista johtuvia laitevikoja.

2. Kaivosteollisuus ja metallurgia: Käytetään suuritehoisten laitteiden, kuten kaivosnostimien, suurten murskaimien, kuulamyllyjen, täryseulojen ja hihnakuljettimien tehonsyöttöjärjestelmissä, varmistaen kaivos- ja rikastusprosessien jatkuvuuden.

3. Suuret datakeskukset ja Cloud Computing -keskittimet: Tarjoa erittäin puhtaita ja erittäin luotettavia jännitestabiloituja virtalähteitä IT-kuormitusryhmille, tarkkuusilmastointijärjestelmille ja UPS-etupinnoille erittäin suurissa palvelinkeskuksissa.

4. Lentokentän infrastruktuuri: Käytetään lentokentän navigointivalaistusjärjestelmien, automaattisten matkatavaroiden lajittelujärjestelmien, lentosillan sähköjärjestelmien ja terminaalirakennusten sähkömekaanisten ydinlaitteiden virransyöttöön.

5. Suuret teollisuuspuistot sekä talous- ja teknologiakehitysvyöhykkeet: Koko puiston päätulolinjojen virranlaadun hallinnan ydinlaitteistona tarjoavat jännitteen vakauden, harmonisen eristyksen ja sähkönlaadun datatuen koko puistolle.

6. Kansallisen tason tutkimuslaitokset: Tarjoa vakaat virtalähteet suurille tieteellisille laitoksille, joilla on erittäin korkeat virranlaatuvaatimukset, kuten suuret kiihdytit, suprajohtavat laboratoriot ja ydinfuusiotutkimuslaitteet.

Räätälöintipalvelut

KTAC tarjoaa OEM/ODM-palveluita, mukaan lukien ulkoasun värit, pakkausmenetelmät, tulo-/lähtöjännitealueet ja erikoistoimintomoduulit (kuten EMI-suodatinlaitteet, salamansuojalaitteet, RS232/RS485-valvontaliitännät) jne. Ota yhteyttä räätälöityjä ratkaisuja varten.

FAQ

1. Mikä on 1000 KVA:n stabilisaattorin ylikuormituskyky? Kestääkö se useiden suurten moottoreiden samanaikaisen käynnistyksen?

SBWZ-1000KVA:n ylikuormituskyky on seuraava: se kestää 120 % nimelliskuormasta 1 tunnin ajan ja 150 % nimelliskuormituksesta 30 sekunnin ajan. Suuren moottoriryhmän samanaikaisessa käynnistyksessä, niin kauan kuin iskuvirran kesto on 30 sekuntia, stabilointilaite voi pysyä online-tilassa ja toimia siirtymättä ohitustilaan. Erityisen äärimmäisiin käynnistysolosuhteisiin (kuten kokonaiskäynnistysteho yli 1500 KVA) voimme konfiguroida pehmeän käynnistysratkaisun järjestelmän suunnitteluvaiheessa.

2. Miten tämä 3-vaiheinen 1000KVA SCR Static AVR toimii yhteistyössä 10KV/0.4KV muuntajan kanssa?

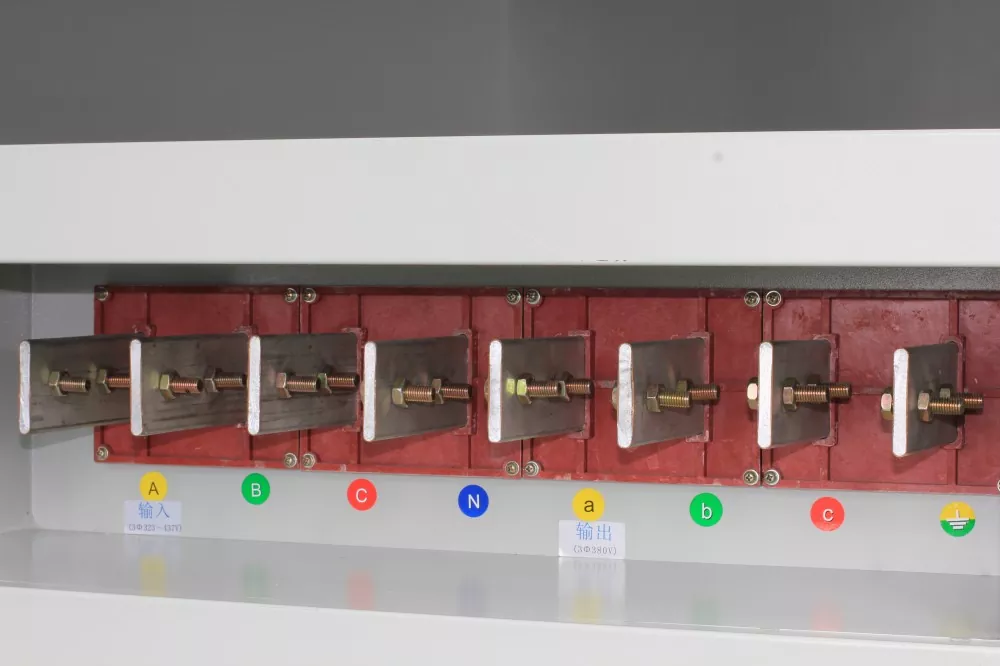

SBWZ-1000KVA asennetaan 10KV/0.4KV muuntajan (tyypillisesti 1250KVA - 2000KVA) pienjännitepuolen väylään. Se vastaa "stabilisaattorin eristyskerroksen" lisäämistä muuntajan ja suuren kuorman väliin. On suositeltavaa konfiguroida kehystyyppinen katkaisija (ACB) stabilisaattorin etupäähän suoja- ja erotuskytkimeksi ja konfiguroida jakelukaapit erityisten kuormitusalueiden mukaan takapäähän.

3. Miten 1850 kg:n paino kuljetetaan ja asennetaan?

Laitepohjassa on trukin reikiä ja nostorenkaita, jotka voidaan sijoittaa trukkeilla, hydraulisilla käsittelyajoneuvoilla tai nostureilla. Kuljetuksen aikana laitteet kiinnitetään puutuilla ja sisäiset avainkomponentit täytetään iskuja vaimentavilla materiaaleilla. Perustuksen asennuspaikalla tulee käyttää C30 betonivalua, jonka paksuus on ≥150 mm, ja esiasetettuja M12-ankkuripultteja. Tarkat asennusmitat ja kuormitusvaatimukset löytyvät "Asennuskäsikirjasta".

4. Miten kahden redundantin tuulettimen luotettava kytkentä saavutetaan?

Kummassakin tuulettimessa on itsenäinen virransyöttöpiiri ja ohjauspiiri. Kun päätuuletin on käynnissä, valmiustuuletin on valmiustilassa. Kun päätuuletin pettää tai sen nopeus on pienempi kuin asetettu kynnysarvo, ohjausjärjestelmä kytkeytyy automaattisesti valmiustuulettimeen 1 sekunnin sisällä ja lähettää samalla hälytyssignaalin tietoliikennerajapinnan kautta. Tämä rakenne varmistaa, että vaikka yksittäinen tuuletin epäonnistuisi, laite voi silti toimia täydellä kuormalla normaalisti.

5. Miksi SBWZ-sarjaa suositellaan suuriin projekteihin perinteisten servo-tyyppisten stabilointilaitteiden sijaan?

Kaksi keskeistä syytä ovat: yksi on nopeus - servotyyppisten stabilointilaitteiden vasteaika on yleensä toisella alueella, eivätkä ne melkein pysty vastaamaan verkon vaihteluihin (kesto kymmenistä - satoihin millisekunteihin); SBWZ:n vasteaika on 10 ms - 40 ms, mikä voi tehokkaasti siepata ja kompensoida vaihtelut. Toinen on luotettavuus - servotyyppisten stabilointilaitteiden hiiliharjat ovat kulumisalttiita osia, ja ne kuluvat nopeammin suuritehoisissa sovelluksissa, jotka vaativat säännöllisen sammutuksen vaihtamista varten; SBWZ on täysin kosketukseton rakenne, joka ei vaadi sammuttamista huoltoa varten ja sen luotettavuus on huomattavasti parempi. Suuressa infrastruktuurissa nämä kaksi eroa määräävät suoraan tehonsyöttöjärjestelmän käytettävyystason.

6. Voidaanko 3-vaiheista 1000KVA SCR Static AVR:ää käyttää verkkoon kytketyissä sähköntuotantojärjestelmissä (kuten aurinkosähkövoimaloissa tai tuulivoimakentissä)?

OK. SBWZ-1000KVA tukee kahta 50/60Hz taajuutta ja sitä voidaan käyttää uusien energiavoimalaitosten asemavoimajärjestelmissä. Se tarjoaa vakaan virran kytkinsähkönsyötölle, ohjausjärjestelmälle, palosuoja- ja ilmanvaihtolaitteille. Lisäksi, kun aseman teho on täysin riippuvainen verkkosyötöstä yöllä tai valovoimalaitoksissa heikossa valaistuksessa, jännitteen stabilisaattori voi varmistaa, että verkon jännitevaihtelut eivät vaikuta aseman laitteistoon.
