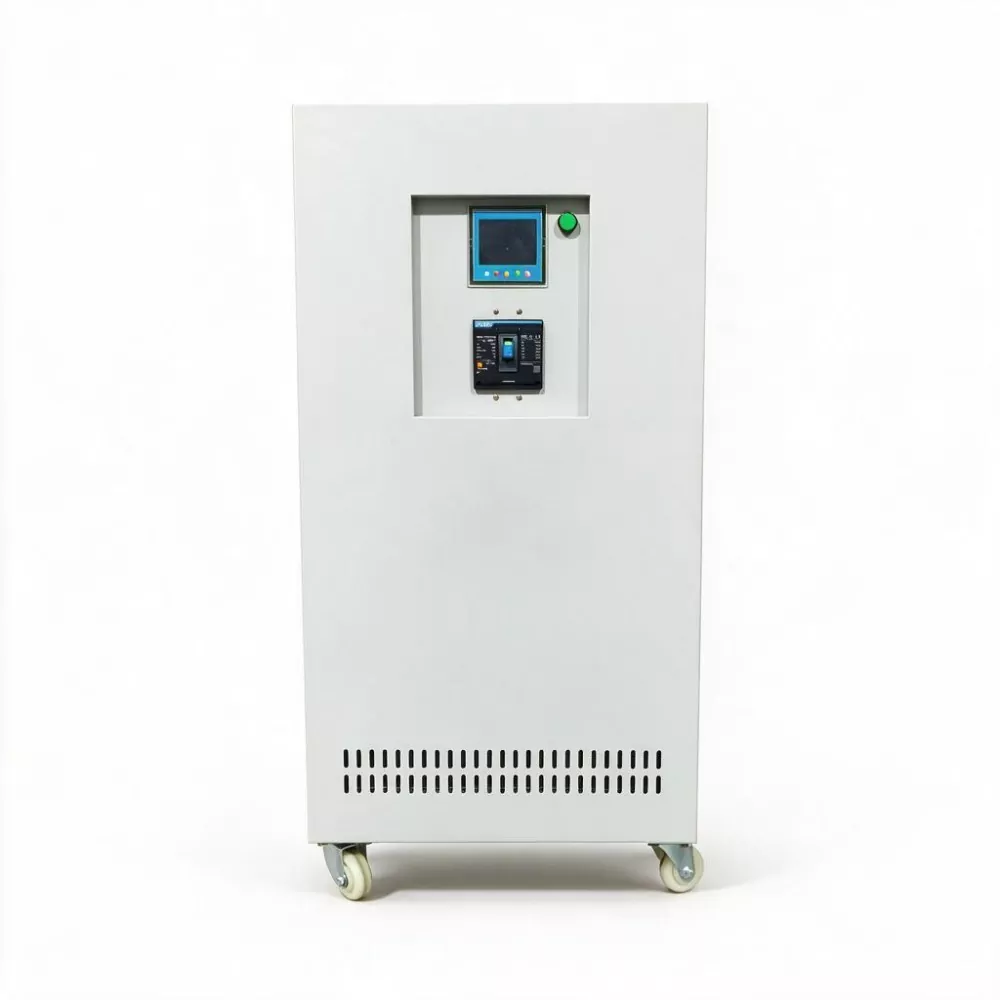

3-vaiheinen 100kVA SCR Staattinen AVR

Nykyaikaisen digitaalitalouden perusta ovat datakeskukset ja tietoliikenneverkot. Näiden tilojen palvelimilla, kytkimillä ja tallennuslaitteilla on erittäin tiukat vaatimukset sähkön laadulle. Uptime Instituten tilastojen mukaan yli 40 % konesalien katkoksista liittyy suoraan sähkön laatuongelmiin, ja merkittävä osa niistä ei ole täydellisiä sähkökatkoja, vaan ne johtuvat jännitteen laskusta, välkkymisestä tai yliaaltohäiriöistä, jotka laukaisevat laitteiden suojaavia sammutuksia.

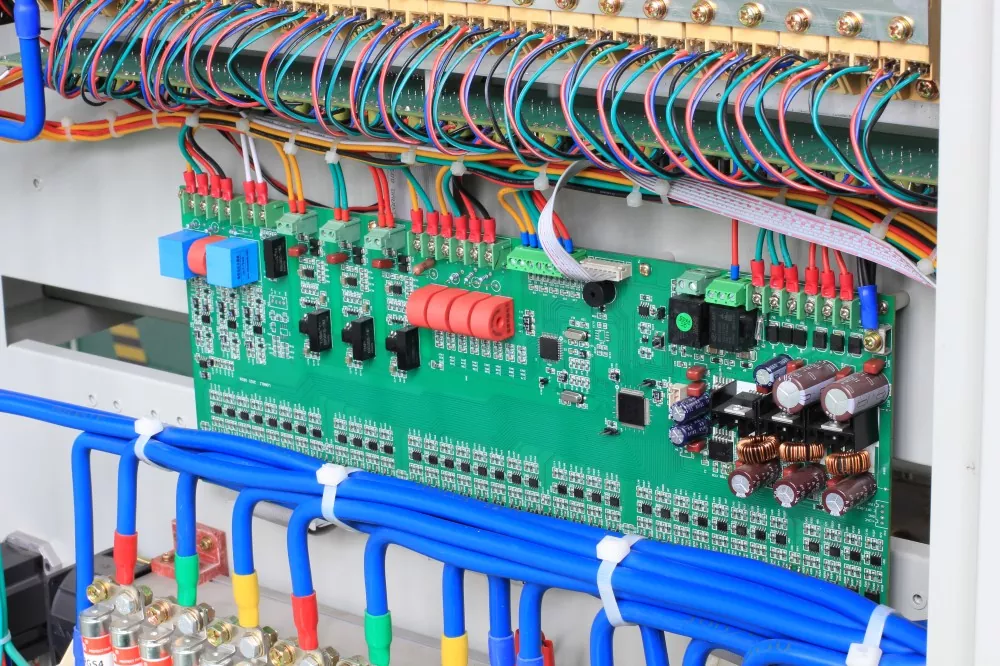

3-vaiheinen 100KVA SCR Static AVR suunniteltiin tämän tyyppiseen "ei-virtakatkoksen katkaisuun" päätavoitteekseen. Se käyttää nopeita DSP-laskentasiruja ja nopeaa AC-näytteenottotekniikkaa seuraamaan jokaista pientä muutosta tulojännitteessä reaaliajassa. Kun jännitteen vaihtelu tapahtuu, ohjausjärjestelmä suorittaa poikkeamalaskelman mikrosekunneissa ja ohjaa SCR-moduulia suorittamaan kontaktittoman kompensoinnin ja kytkennän virran nollapisteessä palauttaen lähtöjännitteen asetettuun arvoon 10 ms - 40 ms sisällä.

Tuoteparametri

Mitä etuja on verrattuna perinteisiin servomoottorityyppisiin jännitteensäätimiin?

Koko 3-vaiheisessa 100KVA SCR Static AVR:ssä ei ole mekaanisia liikkuvia osia, mikä eliminoi täysin hiiliharjan kulumisen, huonon kosketuksen ja kipinöiden muodostumisvaaran. Ympäri vuorokauden keskeytyksettä toimiville konesaleille "huoltovapaa" tarkoittaa, että huoltoon ei tarvitse ajoittaa seisokkeja eikä tarvetta varastoida varaosia, jotka ovat alttiita epäonnistumaan.

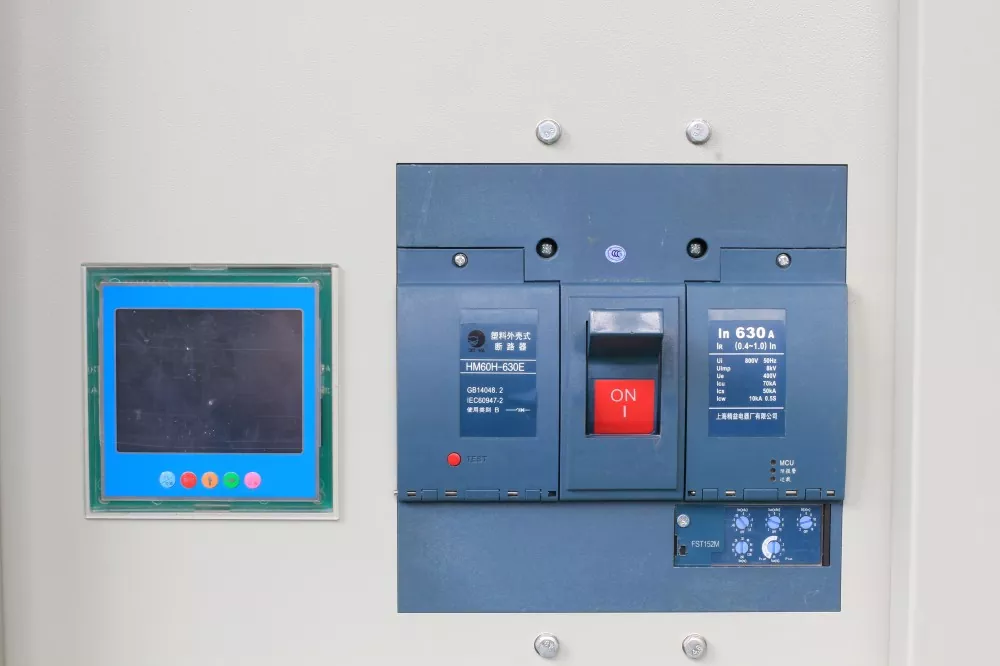

Älykkään hallinnan kannalta SBWZ-100KVA on varustettu kattavilla ohjelmoitavilla asetuksilla ja RS485-tietoliikenneliitännöillä. Huoltohenkilöstö voi etänä tarkastella kolmivaiheista jännitettä, virtaa, tehoa ja laitteiden toimintatilaa valvomossa ja asettaa ylijännite-, alijännite- ja ylivirtasuojakynnykset.

Kun sähkön laadussa on epänormaalia kehitystä, järjestelmä voi antaa ennakkovaroituksen, jolloin toimintatilassa "passiivisesta korjauksesta" "aktiiviseen estoon" päivitetään.

Tärkeimmät ominaisuudet

1. Millisekuntitason vaste

Vasteaika on 10 ms - 40 ms (säädettävä), ja se voi suorittaa säädön loppuun verkkojännitteen vaihtelun ensimmäisen jakson aikana. IT-kuormituksille, kuten palvelimille, kytkimille ja tallennuslaitteille, jotka ovat herkkiä jännitetransienteille, tämä nopeus riittää kompensoimaan virtalähteen toleranssiikkunan ja varmistamaan, että liiketoiminta ei keskeydy.

2. Erittäin korkea jännitteen stabilointitarkkuus

Vaihejännitteen tarkkuus ±1 %, verkkojännitteen tarkkuus ±1,5 %, paljon parempi kuin ±3 % perinteisissä servotyyppisissä jännitteen stabilaattoreissa. Erittäin tarkka jännitteen stabilointi voi tehokkaasti vähentää palvelimen virtalähteiden säätötaakkaa, pidentää tehomoduulien käyttöikää ja vähentää yleistä epäonnistumisastetta.

3. Täysin kosketukseton muotoilu

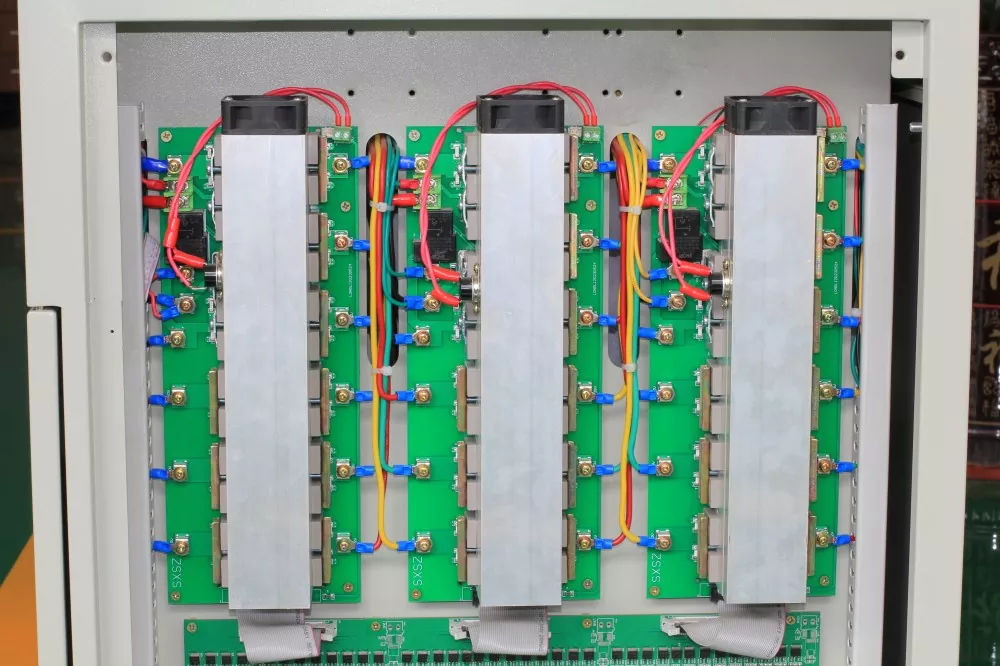

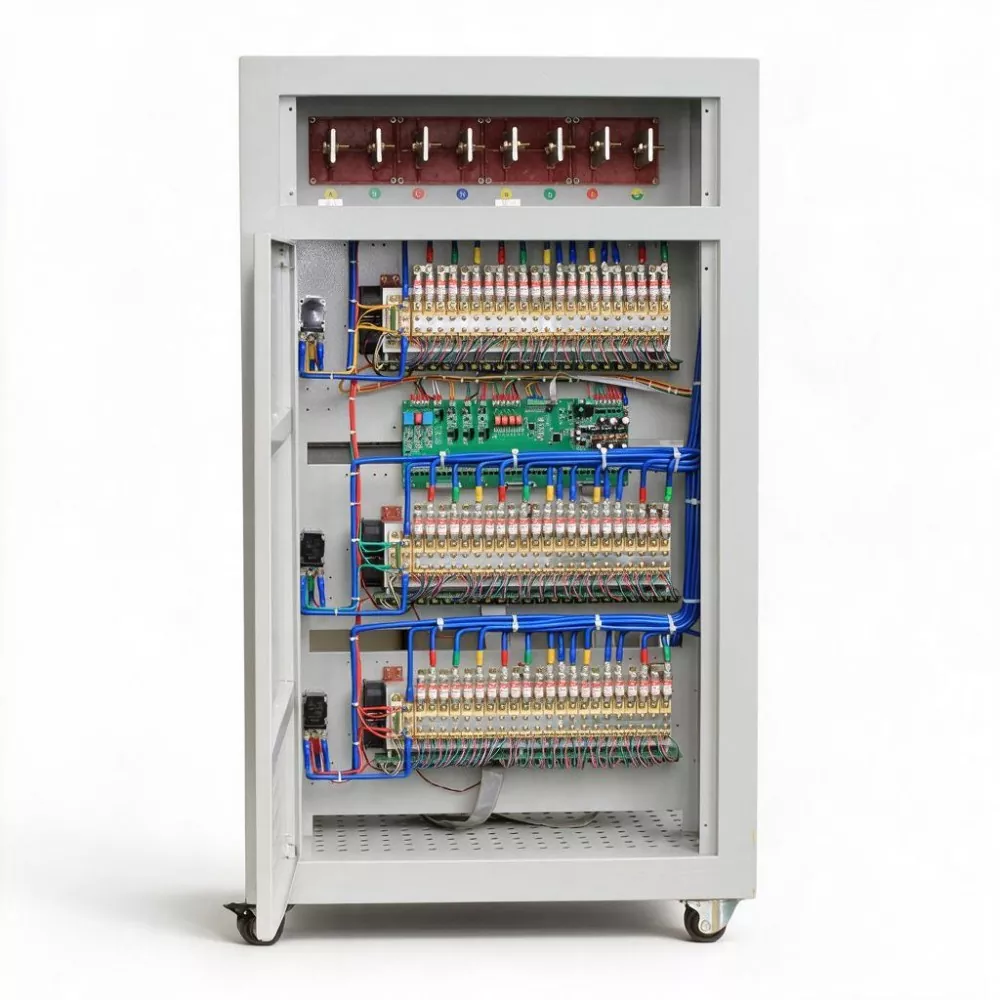

SCR-moduuleita käytetään korvaamaan perinteiset hiiliharjat ja servomoottorit, mikä eliminoi mekaaniset liikkuvat osat koko koneesta. Ei ole ongelmia, kuten hiiliharjojen kuluminen, kipinöiden muodostuminen tai säännöllinen vaihto, joten 3-vaiheinen 100 KVA SCR Static AVR sopii erityisen hyvin kriittisiin tehtäviin, joissa säännölliset huoltoseisokit eivät ole mahdollisia.

4. Tehokkuus ≥ 99 %

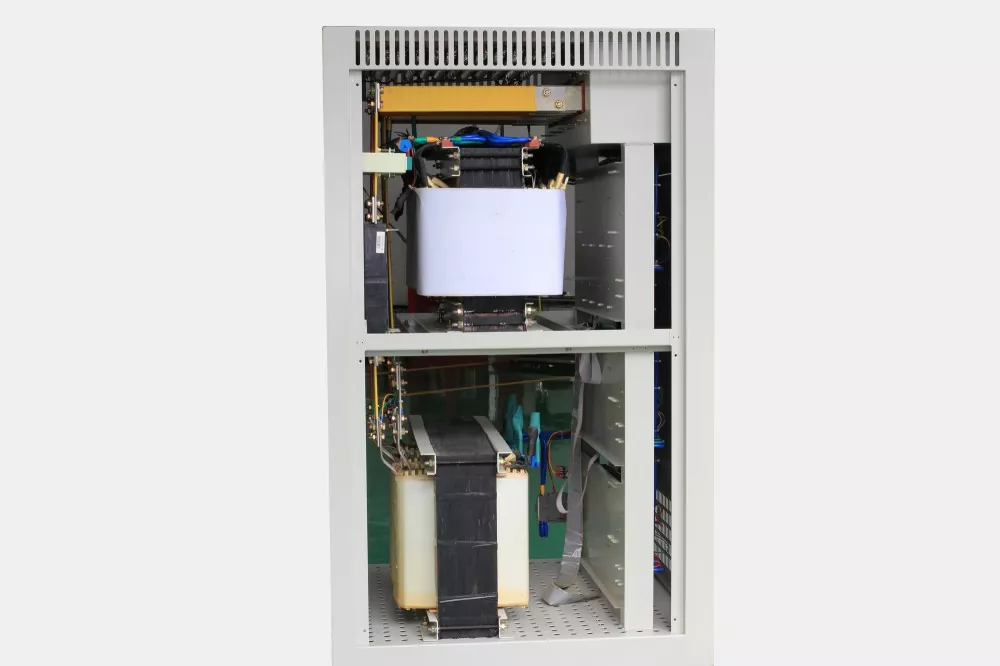

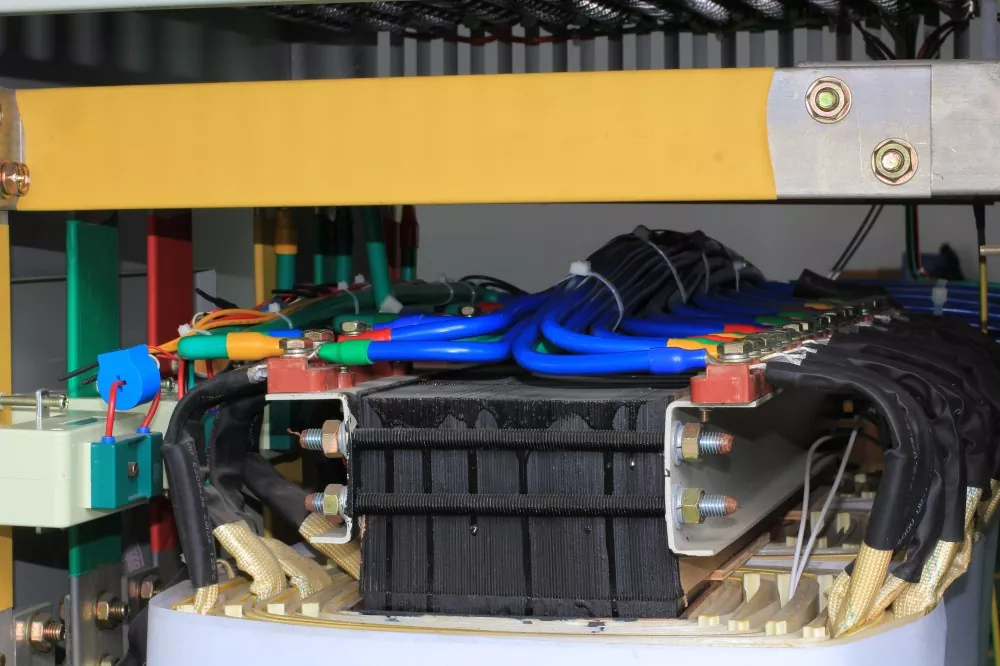

Tehokkaiden eristysmuuntajien ja pienijohtavuushäviöisten SCR-moduulien käyttö johtaa ≥ 99 %:n kokonaishyötysuhteeseen. Laskettuna 100 KVA:n kapasiteetilla ja 8760 käyttötunnilla vuodessa, verrattuna perinteisiin servotyyppisiin jännitteen stabilaattoreihin (hyötysuhde 96 %), se voi säästää noin 3 000 - 4 000 kWh vuodessa, mikä vähentää merkittävästi käyttökustannuksia (TCO).

5. Puhdas tulos

Lähtöaaltomuodon vääristymäaste < 0,1 %, ei inkrementaalisia harmonisia. Jännitteenvakain itsessään ei aiheuta häiriöitä sähköverkkoon, ja se täyttää datakeskusten sähkömagneettista ympäristöä (EMC) koskevat tiukat vaatimukset.

6. Älykäs valvonta ja ohjelmoitava suojaus

Tukee käyttäjiä asettamaan yli-, alijännite-, ylivirtasuojakynnykset ja jännitteen stabilointitarkkuuden. Mukana on standardi RS485-tiedonsiirtoliitäntä (Modbus-RTU-protokolla), joka voidaan liittää DCIM:ään (Data Center Infrastructure Management System) tai tehoympäristön valvontajärjestelmiin keskitetyn etähallinnan saavuttamiseksi.

Tuotesovellukset

1. Palvelinkeskukset ja pilvilaskentasolmut: Tarjoa nopea jännitteenvakautussuojaus palvelinkaapeille, tarkkuusilmastointilaitteille ja UPS-etupäälle IDC-tietokonehuoneissa, mikä eliminoi jännitteen laskun aiheuttaman palvelimen uudelleenkäynnistyksen riskin.

2. Viestinnän runkoverkko ja 5G-keskittimet: Käytetään kytkentävirtalähteisiin maakuntien viestintäkeskittimissä, 5G-runkoverkon tietokonehuoneissa ja pääkaupunkiseudun verkon konvergenssisolmuissa, jotta viestintälaitteet eivät mene offline-tilaan jännitevaihteluiden vuoksi.

3. Rahoitustapahtumajärjestelmät: Tarjoa "nolla flash-katkos" -tason tehonsyöttötakuut kaupankäyntipalvelimille ja verkkolaitteille pörssissä ja pankkien tietokeskuksissa, mikä varmistaa tapahtumatietojen eheyden ja liiketoiminnan jatkuvuuden.

4. Radio- ja televisiolähetysten ohjauskeskukset: Käytetään lähetyksen ohjauslaitteissa TV-lähetysjärjestelmissä, satelliittien uplink-asemissa sekä radio- ja televisioverkon tietokonehuoneissa, jotta vältetään virransyöttöongelmista johtuvat lähetysonnettomuudet.

5. Tarkkuusilmaisulaitteet huippuluokan valmistuksessa: Tarjoa puhtaita jännitestabiloituja virtalähteitä laitteille, jotka ovat erittäin herkkiä jännitteen vaihteluille, kuten puolijohdekiekkojen tarkastuslaitteet, optiset mittauslaitteet ja kolmikoordinaattiset mittauskoneet.

Räätälöintipalvelut

KTAC tarjoaa OEM/ODM-palveluita, mukaan lukien ulkoasun värit, pakkausmenetelmät, tulo-/lähtöjännitealueet ja erikoistoimintomoduulit (kuten EMI-suodatinlaitteet, salamansuojalaitteet, RS232/RS485-valvontaliitännät) jne. Ota yhteyttä räätälöityjä ratkaisuja varten.

FAQ

1.Voiko 10 ms - 40 ms vasteaika täyttää palvelimen virransyöttövaatimukset?

OK. IT-laitteiden vakiovirtalähdemäärityksen mukaan palvelimien virtalähde vaatii yleensä vähintään 10 ms:n pitoajan. SBWZ-100KVA pystyy suorittamaan jännitteen kompensoinnin nopeimmin 10 ms:ssa. Useimmissa verkon heilahtelutilanteissa palvelimen oma virtalähde ei edes aktivoi varaenergian varastointia, jolloin saavutetaan todellinen "havaitsematon" jännitteen stabilointi.

2. Mikä on kontaktittoman jännitteen stabilisaattorin ja UPS:n (Uninterruptible Power Supply) välinen suhde?

Nämä kaksi ovat toisiaan täydentäviä eivätkä korvaavia. UPS ratkaisee "virtakatkos"-ongelman (syöttämällä virtaa akkujen kautta), kun taas SBWZ-jännitteenvakain ratkaisee "epävakaan jännitteen" ongelman. Skenaarioissa, joissa jännite vaihtelee usein mutta harvoin täydellisiä sähkökatkoksia, pelkän stabilisaattorin käyttö voi parantaa merkittävästi virtalähteen laatua. kattavaa suojausta vaativissa skenaarioissa on suositeltavaa asentaa SBWZ-jännitteenvakain UPS:n eteen, mikä voi vähentää UPS:n toistuvaa vaihtoa akkutilaan jännitteenvaihteluiden vuoksi ja pidentää akun käyttöikää.

3. Kuinka totta on hyötysuhde ≥ 99 %? Kuinka paljon sähköä voidaan säästää pitkällä aikavälillä?

This efficiency value is based on full-load operation testing. With a 100KVA load and 99% efficiency, the equipment's own loss is approximately 1KW; if using a traditional servo-type voltage stabilizer (with 96% efficiency), the loss is approximately 4KW. Teollisuuden sähköhinnalla 0,7 yuania kilowattitunnilta ja 8760 tuntia vuodessa SBWZ-100KVA voi säästää noin (4-1) × 8760 × 0,7 ≈ 18 396 yuania sähkökustannuksissa vuodessa. This can be recovered within three years of the equipment's premium cost.

4. Tukeeko laite rinnakkaista toimintaa redundanssin saavuttamiseksi?

Kyllä. Useita SBWZ-100KVA voidaan saavuttaa ohituskaapin kautta rinnakkaiseen redundanttikokoonpanoon (1+1 tai N+1). Kun yhtä laitetta huolletaan tai se epäonnistuu, toinen voi ottaa kuorman saumattomasti haltuun. Tietystä rinnakkaiskonfiguraatiokaaviosta voit kysyä järjestelmäsuunnittelijoiltamme, jotka suunnittelevat sen paikan päällä olevan sähkönjakeluarkkitehtuurisi perusteella.
5. Miten 3-vaiheinen 100KVA SCR Static AVR haihduttaa lämpöä?

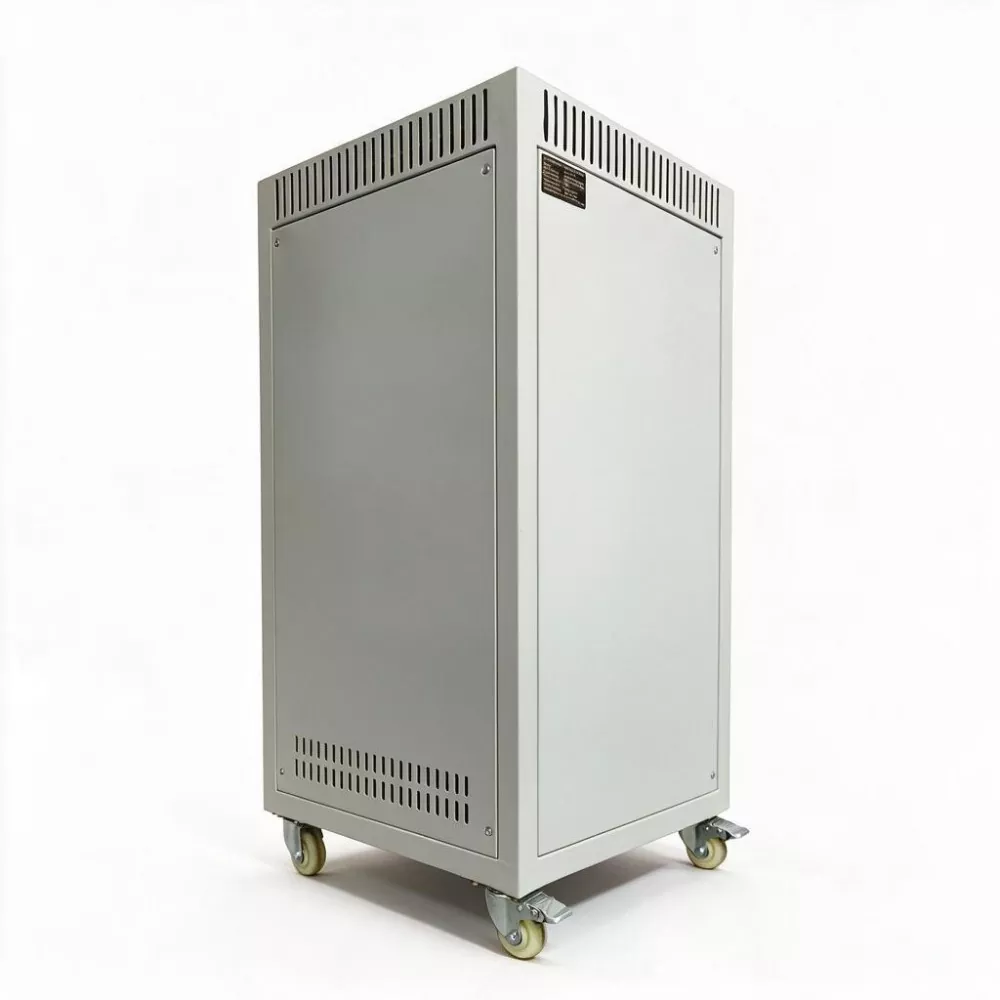

SBWZ-100KVA käyttää älykästä lämpötilansäätöä pakotettua ilmajäähdytystä, jonka tulo- ja poistoilmaaukot sijaitsevat kaapin etu- ja takapuolella. On suositeltavaa, että asennustilan ympäristön lämpötila on -5 ℃ ja 40 ℃ välillä ja suhteellinen kosteus on alle 90 %. Palvelinkeskuksiin tai viestintähuoneisiin asennettujen laitteiden osalta huoneen ilmastointiympäristö täyttää täysin vaatimukset; tavallisiin sähkönjakelutiloihin asennetuissa laitteissa hyvän ilmanvaihdon varmistaminen riittää.
