Servomoottorin AVR-toimittaja tarkkuusohjaukseen ja energiatehokkuuteen

Mikä on servomoottorityypin automaattinen jännitteensäädin?

Servomoottorityyppinen automaattinen jännitteensäädin (AVR), joka tunnetaan myös servojännitteen stabilisaattorina, on erittäin tarkka jännitteen stabilointilaite, joka käyttää servomoottorikäyttöistä hiiliharjaa, joka liikkuu automuuntajaa pitkin jatkuvasti säätämään ja ylläpitämään vakaata lähtöjännitettä. Toisin kuin reletyyppiset AVR:t, jotka vaihtavat kiinteiden muuntajan väliottojen välillä, servomoottorin AVR:t tarjoavat tasaisen, portaattoman jännitteenkorjauksen huomattavasti suuremmalla tarkkuudella, tyypillisesti ±1 % - ±3 % asetetusta lähtöjännitteestä.

Toimintaperiaate on yksinkertainen mutta hienostunut: automaattinen näytteenoton ohjauspiiri valvoo jatkuvasti tulojännitettä. Kun verkkojännite vaihtelee tai kuormitus vaihtelee, ohjauspiiri lähettää signaaleja ohjaamaan servomoottoria, joka säätää automaattimuuntajan hiiliharjan asentoa. Tämä mekaaninen säätö muuttaa muuntajan suhdetta reaaliajassa, kompensoimalla jännitepoikkeamat ja tuottaen vakaan tehon. Koska säätö on jatkuvaa eikä porrastettua, servomoottorin AVR:t eivät aiheuta aaltomuodon vääristymiä eivätkä lisää inkrementaalisia harmonisia.

Kuinka valita?

1. Yksivaiheinen vs. kolmivaiheinen – yksivaiheinen SVC-sarja (10-50 KVA) on suunniteltu asuin-, kaupallisiin ja kevyen teollisuuden sovelluksiin. Kolmivaiheisessa SBW-sarjassa (10-150 KVA) on erillinen säätö jokaiselle vaiheelle, joka tasapainottaa automaattisesti kolmivaiheisen lähdön – kriittinen teollisuuskoneille, tuotantolinjoille ja tietoliikennejärjestelmille.

2. Tehokapasiteetti – Laske kokonaiskuormasi 20-30 %:n turvamarginaalilla. SVC-sarja kattaa 10-50KVA; SBW-sarja ulottuu 150 kVA:iin.

3. Tulojännitealue – Vakiomallit hyväksyvät 380V/400V/415V ±20% (kolmivaiheinen). Laajemmat valikoimat saatavilla pyynnöstä.

4. Ulostulon tarkkuus – Servomoottoritekniikka tarjoaa ±1 % - ±3 % säätötarkkuuden, huomattavasti tiukempi kuin reletyyppiset AVR:t (±8 %).

Tuotteen edut

1. Korkean tarkkuuden teho ±1 % säädöllä

Toisin kuin reletyyppiset AVR:t, jotka vaihtelevat erillisten jännitetasojen välillä, servomoottorin AVR:t tarjoavat jatkuvan, portaaton jännitteenkorjauksen. Tämä tuottaa ±1–±3 %:n tulostustarkkuuden, mikä on välttämätöntä herkille laitteille, kuten lääketieteellisille laitteille, CNC-koneille ja teollisuusroboteille, joissa pienetkin jännitteen poikkeamat voivat aiheuttaa toimintahäiriöitä tai tuotantovirheitä.

2. Ei aaltomuodon vääristymiä, ei harmonista injektiota

Koska jännitteen korjaus saadaan aikaan muuntajan välioton säädöllä eikä elektronisella kytkennällä, servomoottorin AVR:t eivät tuota aaltomuodon vääristymiä eivätkä lisää inkrementaalisia harmonisia. Lähtöaaltomuoto pysyy puhtaana siniaaltoina, mikä tekee näistä yksiköistä ihanteellisia herkkien elektronisten laitteiden, audiovisuaalisten järjestelmien ja tarkkuusinstrumenttien syöttämiseen, kun virran laatu on ensiarvoisen tärkeää.

3. Korkea tehokkuus ja energiansäästö

Servomoottorien AVR:iden hyötysuhde on 96–98 %. Suora AC-AC muunnos minimoi energiahäviöt, ja tehokkaiden toroidimuuntajien käyttö vähentää virrankulutusta entisestään. Laitteen käyttöiän aikana tämä merkitsee merkittäviä energiansäästöjä.

4. Nopea vastaus jännitteen vaihteluihin

Kun vasteajat ovat alle 1 sekunti 10 %:n tulojännitteen muutoksessa, servomoottorin AVR:t voivat korjata nopeasti äkilliset jännitteen laskut tai ylijännitteet. Tämä nopea jaksoittainen korjaus suojaa kytkettyjä laitteita sekä asteittaisilta jännitteen poikkeamiselta että äkillisiltä transienteilta.

5. Kolmivaiheisen tasapainon erillinen vaihesäätö (SBW-sarja)

SBW-sarjassa on erillinen säätö jokaiselle vaiheelle. Toisin kuin AVR:t, jotka säätelevät kaikkia kolmea vaihetta yhdessä, SBW-yksiköt valvovat ja säätävät jokaista vaihetta erikseen ja tasapainottavat automaattisesti kolmivaiheisen lähdön, vaikka yksivaiheiset kuormat jakautuvat epätasaisesti. Tämä on kriittistä teollisissa sovelluksissa, joissa vaihe-epätasapaino voi aiheuttaa moottorin ylikuumenemisen, heikentyneen tehokkuuden ja laitevian.

6. Kattava suojauspaketti

Sekä SVC- että SBW-sarjassa on täydet suojaominaisuudet: ylijännitesuoja, alijännitesuoja, ylikuormitussuoja, oikosulkusuojaus ja ylikuumenemissuoja. AC 2000V/1min dielektrinen lujuus takaa turvallisuuden.

7. Kypsä, kustannustehokas suunnittelu

SVC- ja SBW-sarjat edustavat kypsiä, hyvin todistettuja malleja, joilla on erinomainen kilpailuetu kustannuksissa. Käyttämällä toroidimuuntajia pääjännitteen säätölaitteena nämä AVR:t saavuttavat optimaalisen magneettisen suorituskyvyn ilman magneettivuon vuotoa.

Tuotevalikoiman yleiskatsaus

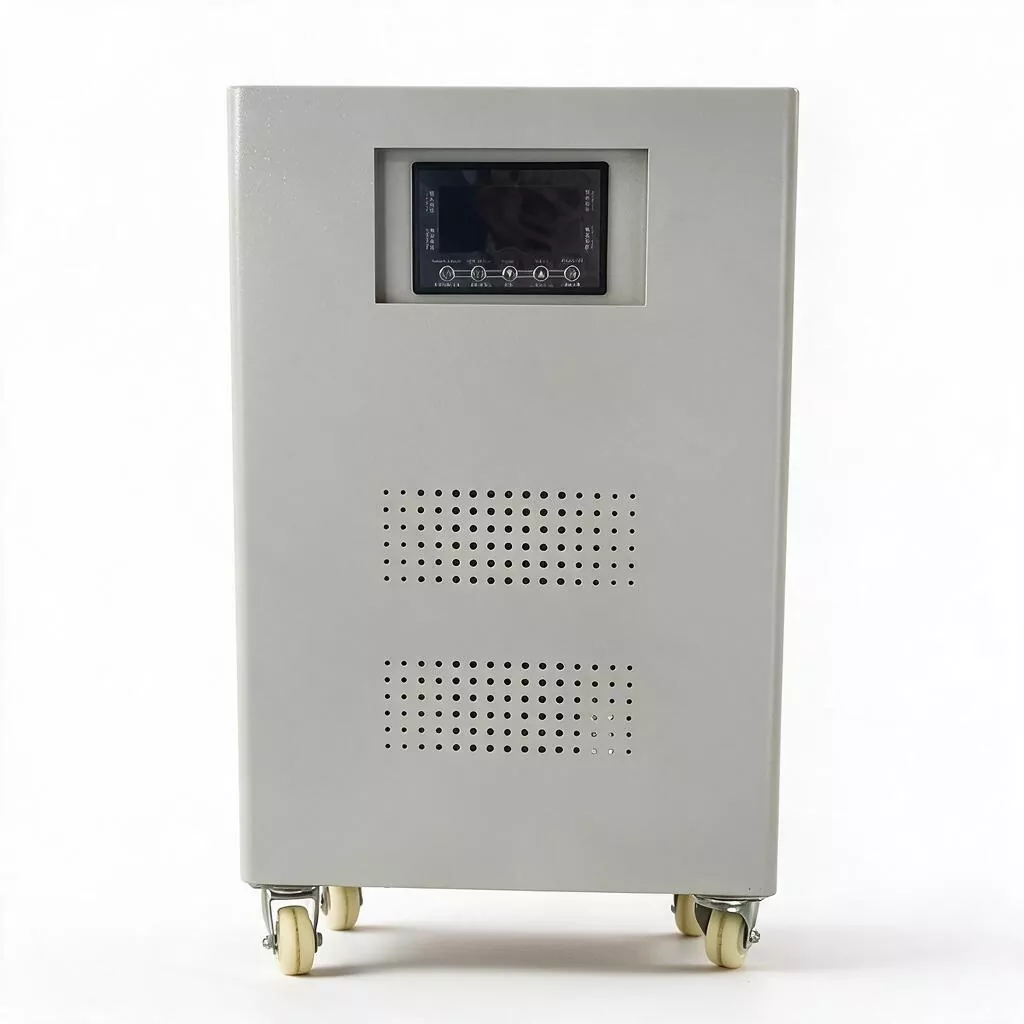

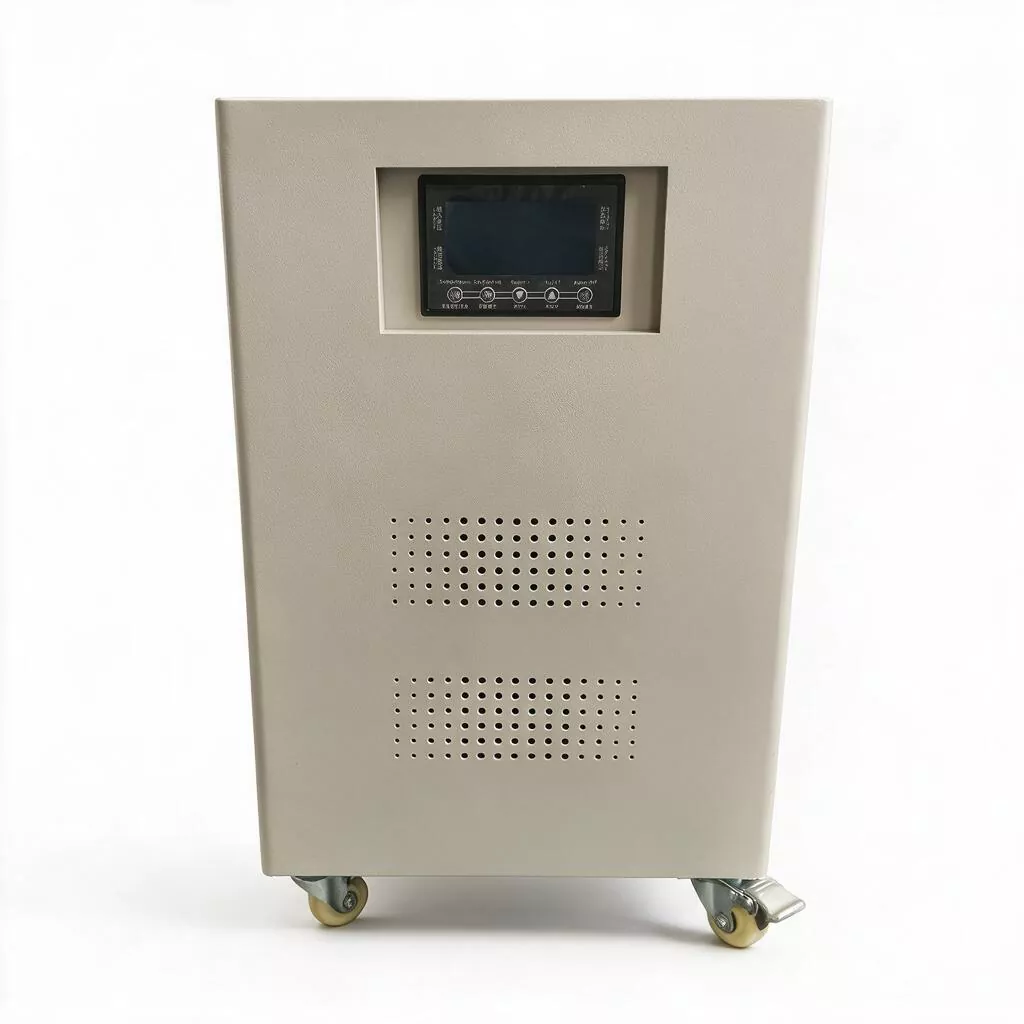

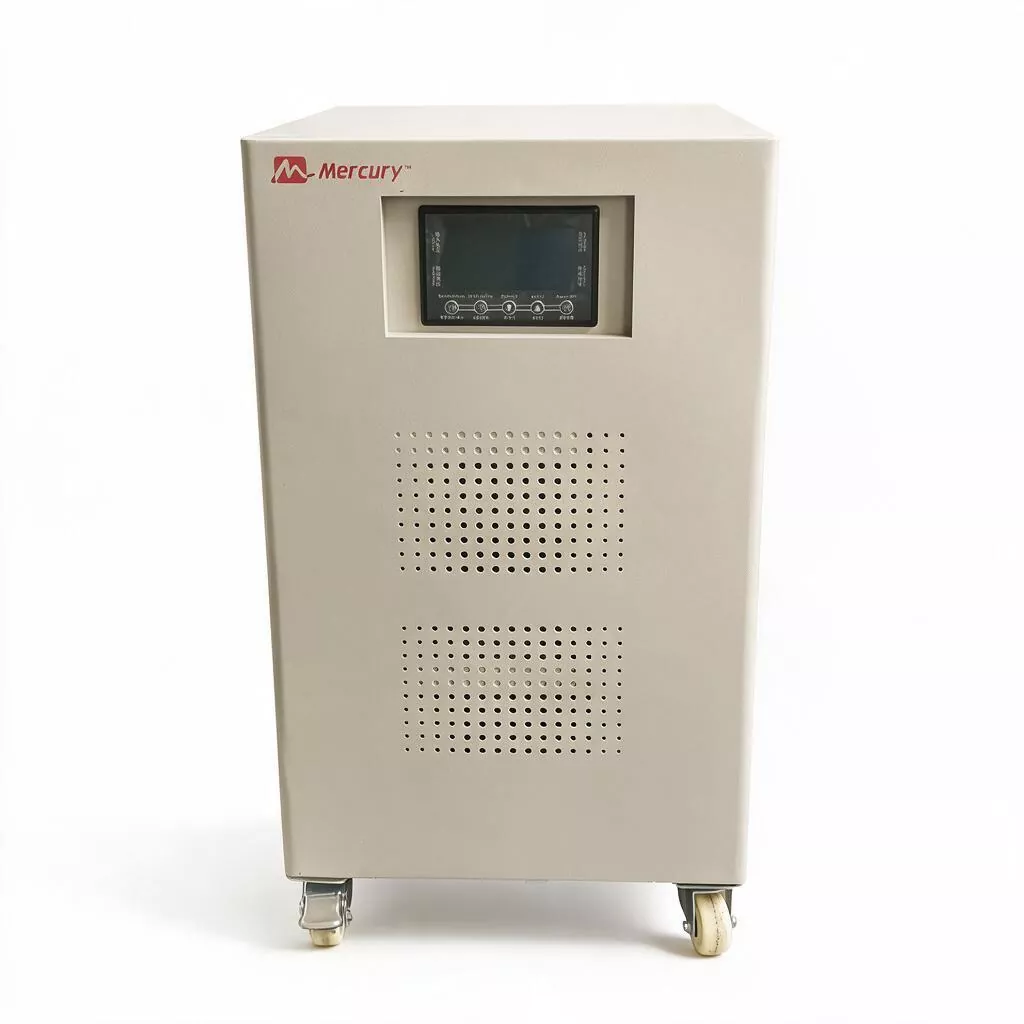

SVC-sarja – yksivaiheinen (10-50KVA): Perinteinen servomoottorin jännitteensäädin siviilikäyttöön. Ihanteellinen hisseihin, ilmastointilaitteisiin, lämmittimiin, sähköliesiin, suuriin pakastimiin ja koko talon jännitteenhallintaan. Saatavana 10KVA, 15KVA, 20KVA, 30KVA, 40KVA ja 50KVA.

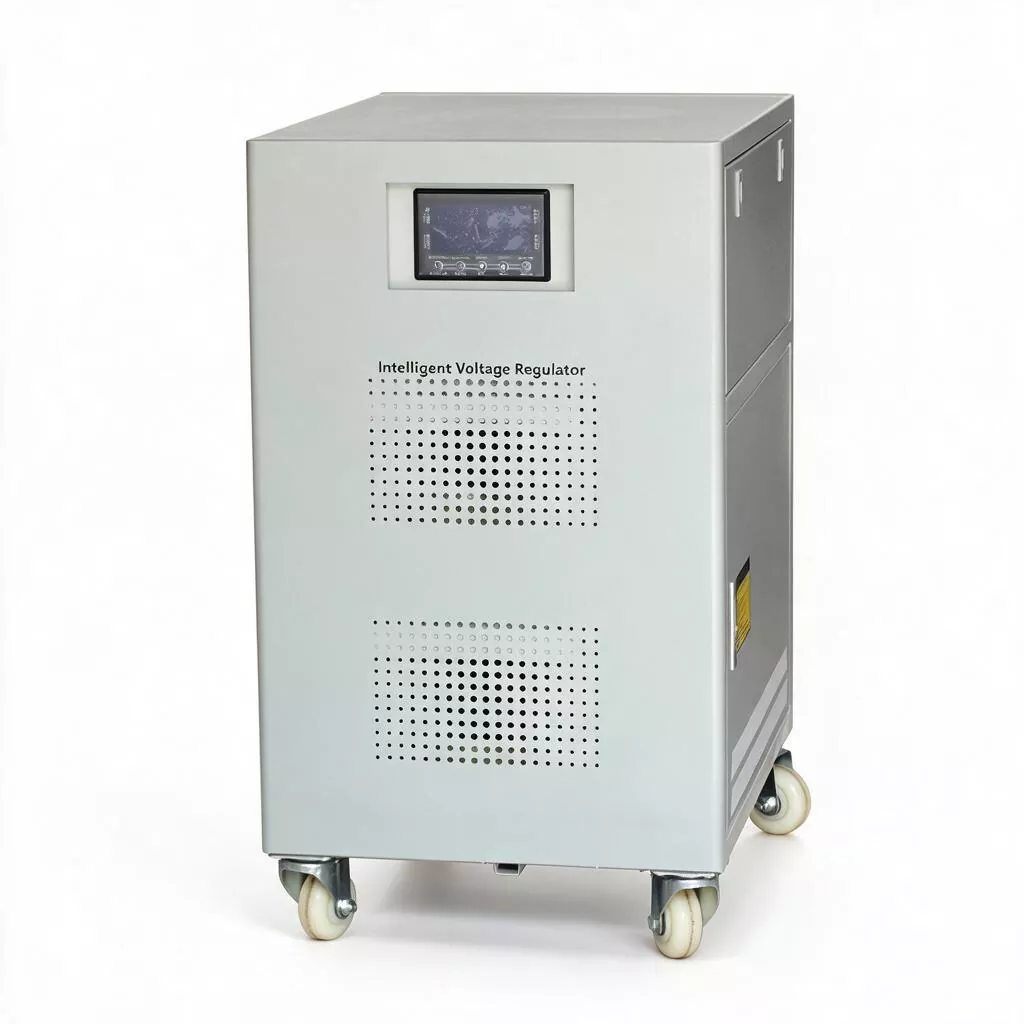

SBW-sarja – Kolmivaiheinen (10-150KVA): Teollisuusluokan kolmivaiheinen servomoottori AVR erillisellä vaihesäädöllä. Ihanteellinen tuotantolinjoille, hisseille, automaatiolaitteistoille, laserlaitteille, teollisuusroboteille, lääketieteellisille laitteille ja tietoliikennejärjestelmille. Saatavana 10KVA, 15KVA, 20KVA, 30KVA, 50KVA, 60KVA, 80KVA, 100KVA, 120KVA ja 150KVA.

Keskeiset sovellusskenaariot

Teollinen valmistus: Suojaa tuotantolinjoja, CNC-koneita, teollisuusrobotteja ja automaatiolaitteita jännitteenvaihteluilta, jotka aiheuttavat tuotantovirheitä tai seisokkeja.

Lääketieteelliset tilat: Varmista, että lääketieteelliset kuvantamislaitteet, diagnostiset laitteet ja elämää ylläpitävät järjestelmät saavat vakaan virran.

Liikerakennukset: Suojaa hissit, LVI-järjestelmät, valaistus ja turvajärjestelmät.

Tietoliikenne: Suojaa laitteita, kytkentäjärjestelmiä ja datakeskuksia.

Asuin- ja siviilikäyttö: Koko talon jännitteenhallinta suuriin koteihin, joissa on ilmastointi, lämmitys ja useita laitteita.

Yrityksen vahvuudet

Yli 20 vuoden jatkuvalla virtalähteiden valmistuksella vuodesta 2004 lähtien KTAC tarjoaa laatua ja luotettavuutta 3 tehtaalla, joissa on yli 8 000 m²:n tuotantolattia, 100+ ammattihenkilöstöä ja vientiä yli 30 maahan. Tuemme OEM/ODM-palveluita, kuten mukautettuja kotelon värejä, logotulostusta, pakkaussuunnittelua ja parametrien mukauttamista.

Usein kysytyt kysymykset

K: Mitä eroa on servomoottorin AVR:n ja reletyypin AVR:n välillä?

V: Servomoottorin AVR:t käyttävät moottorikäyttöistä hiiliharjaa jatkuvaan, portaaseen jännitteen säätöön ±1 % tarkkuudella, ilman aaltomuodon vääristymiä ja korkeampia kustannuksia. Reletyyppiset AVR:t vaihtavat kiinteiden muuntajaliittimien välillä ±8 % tarkkuudella, nopeammalla vasteella ja halvemmalla. Valitse servomoottori herkille laitteille ja korkeille tarkkuusvaatimuksille; valitse reletyyppi yleistä kodinkonesuojaa varten.

K: Kuinka kauan servomoottorin AVR yleensä kestää?

V: Asianmukaisella huollolla servomoottorin AVR:t voivat kestää 10-15 vuotta tai enemmän. Hiiliharja on kuluva komponentti, joka on ehkä vaihdettava 3-5 vuoden välein riippuen käyttötiheydestä ja jännitteen vaihtelun vakavuudesta.

K: Pystyykö SBW-sarja käsittelemään tasapainottamattomia kolmivaiheisia kuormia?

V: Kyllä. SBW-sarjassa on erillinen kunkin vaiheen säätö, joka tasapainottaa automaattisesti kolmivaiheisen lähdön, vaikka yksivaiheiset kuormat jakautuvat epätasaisesti.

K: Mikä on näiden yksiköiden tyypillinen tehokkuus?

V: Sekä SVC- että SBW-sarjat saavuttavat 96–98 prosentin hyötysuhteen, mikä vähentää merkittävästi energiakustannuksia verrattuna vähemmän tehokkaisiin jännitteensäätömenetelmiin.
