3-vaiheinen 30kVA servomoottori AVR

Tehtaan pääinsinöörille ja laitehuoltopäällikölle sähköjärjestelmää suunniteltaessa "tila" ja "teho" ovat aina pari ristiriitaista tekijää, jotka vaativat huolellista harkintaa. Varsinkin kaupunkien teollisuuspuistoissa, joissa maata on niukasti, jakeluhuoneen pinta-ala on usein kiinteä tehdasrakennusten rakentamisen yhteydessä, minkä jälkeen maa- ja vesirakentamisen kustannusten laajeneminen on erittäin korkea ja prosessi pitkä.

Kolmivaiheinen 30 KVA Servo Motor AVR voi ratkaista tämän ongelman tehokkaasti. SBW-20KVA:lla on täsmälleen sama runkokoko, samat asennuspohjan reikien paikat ja sama tulo- ja lähtöliitinasettelu, mutta siihen mahtuu suurempi kompensointimuuntaja ja jännitteensäätökäämi. Nimellislähtökapasiteetti kasvaa 20 KVA:sta 30 KVA:iin.

Tämä tarkoittaa, että kun tuotantolinjasi päivitetään 15-18KW kuormasta 22-27KW kuormaan, sinun ei tarvitse ottaa yhteyttä rakennustiimiin kaataaksesi seiniä ja porataksesi reikiä, sinun ei tarvitse tehdä uudelleen jakokaapin perustusten terästankoja tai murehtia, ovatko alkuperäiset saapuvat ja lähtevät kaapelit liian lyhyitä. Vedä vain 20 KVA koko kone ulos, työnnä se paikalleen 30 KVA:na ja liitä kaapelit uudelleen suorittaaksesi "kapasiteettihyppymäisen" päivityksen.

Tuoteparametri

Suorituskyvyn edut

Nimellisteho 30KVA vastaa noin 46A (kolmivaiheinen 380V) nimellisvirtaa, joka kattaa koko pienten ja keskisuurten tehtaiden kokoonpanolinjan, suuret ruuvityyppiset ilmakompressorit (taso 37KW), 200-300 tonnin ruiskuvalukoneen lämmitys- ja hydrauliikkajärjestelmät sekä suurtehoisten rakennusten keskusilmastointiyksiköt.

Moottorin käynnistysvirta voi olla 7-8 kertaa nimellisvirta. Tavalliset elektroniset jännitteen stabilisaattorit ovat alttiita virheen ohitukselle tai vaurioille hetkellisen ylivirran vuoksi. Vaikka SBW-30KVA käyttää sähkömagneettista induktioservosäätöä, tehopuolijohdelaitteen ylivirtahäiriön vaaraa ei ole. Sen muuntaja- ja hiiliharjakomponenteilla on erittäin vahva lyhytaikainen ylikuormituskyky, joka kestää rauhassa suurten moottoreiden toistuvien käynnistysten ja pysäytysten aiheuttamat ankarat koettelemukset.

Lisäksi 3-vaiheinen 30KVA Servo Motor AVR ottaa käyttöön kolmivaiheisen vaihe vaiheelta riippumattoman säätötekniikan. Jopa raskaan kuormituksen olosuhteissa, joissa kolmivaihevirta on epäsymmetrinen, se voi stabiloida kunkin vaiheen lähtöjännitteen ±3 % tarkkuudella. Älykäs lämpötilaohjattu puhallin on yhdistetty korkealuokkaiseen A-tason eristysjärjestelmään, jotta se takaa jatkuvan 24 tunnin toiminnan täydellä kuormituksella 40 ℃:n ympäristössä, mikä tekee siitä todella "teollisuusluokan raskaan soittimen".

Tärkeimmät ominaisuudet

1. Erittäin suuri tehotiheys

Ulkomitat ovat 500×380×670mm, täsmälleen samat kuin 20KVA mallissa, mutta kapasiteetin lisäyksellä 50 %. Tehotiheys on alan johtava, soveltuu erityisen hyvin saneeraus- ja parannusprojekteihin jakeluhuoneissa, joissa on rajoitetusti tilaa eikä laajennusmahdollisuutta. Asennusreiät ja johtoliittimet ovat yhdenmukaiset, mikä mahdollistaa nopean vaihdon muutamassa minuutissa.

2. Suuri iskukuorman sietokyky

Erityisesti induktiivisille kuormille, kuten suuritehoisille moottoreille, kompressoreille ja hydraulipumpuille optimoitu 3-vaiheinen 30 KVA Servo Motor AVR kestää lyhytaikaisia ​​iskuvirtoja, jotka ylittävät nimellisvirran 8 kertaa ilman laukaisua tai ohitusta, mikä varmistaa raskaan kuormituksen tasaisen käynnistyksen ja välttää käynnistysjännitteen laskun aiheuttamat tuotantokatkot.

3. Pitkäaikainen vakaus raskaan kuormituksen olosuhteissa

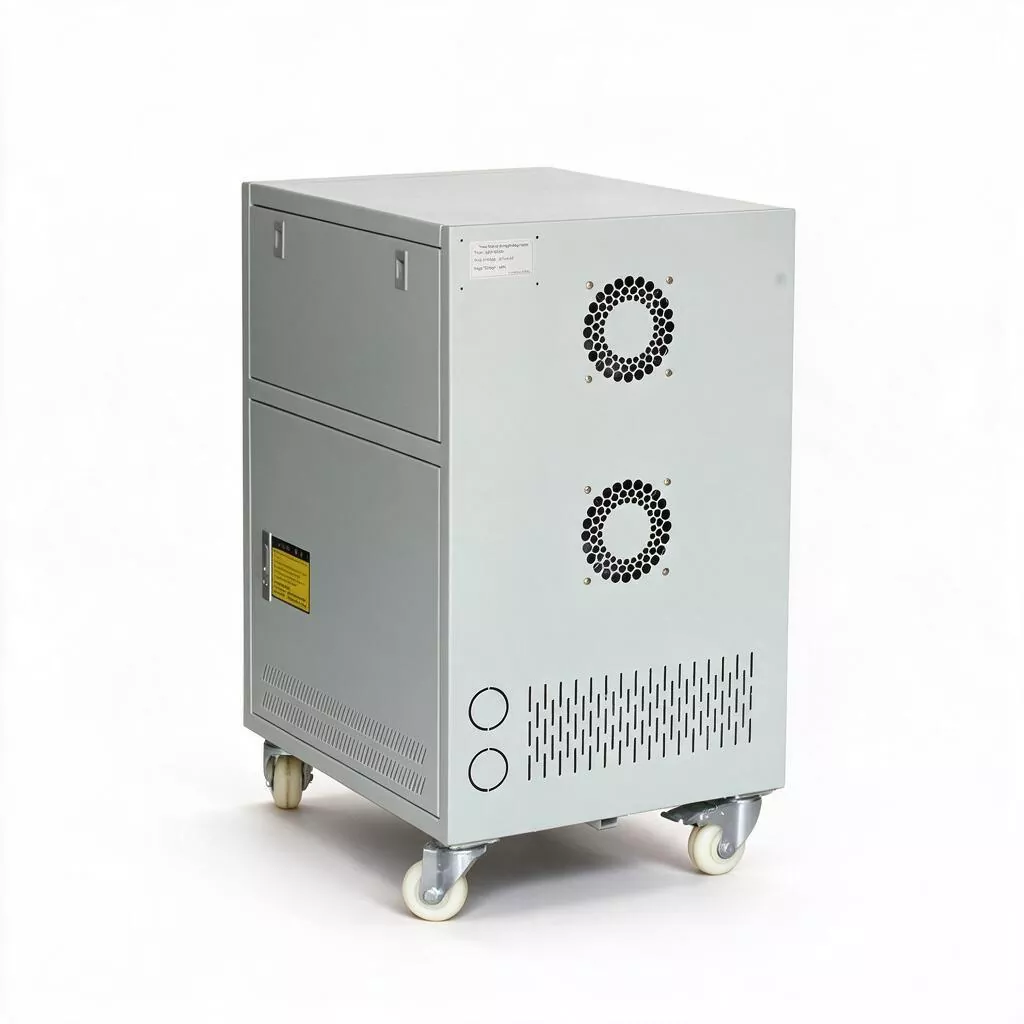

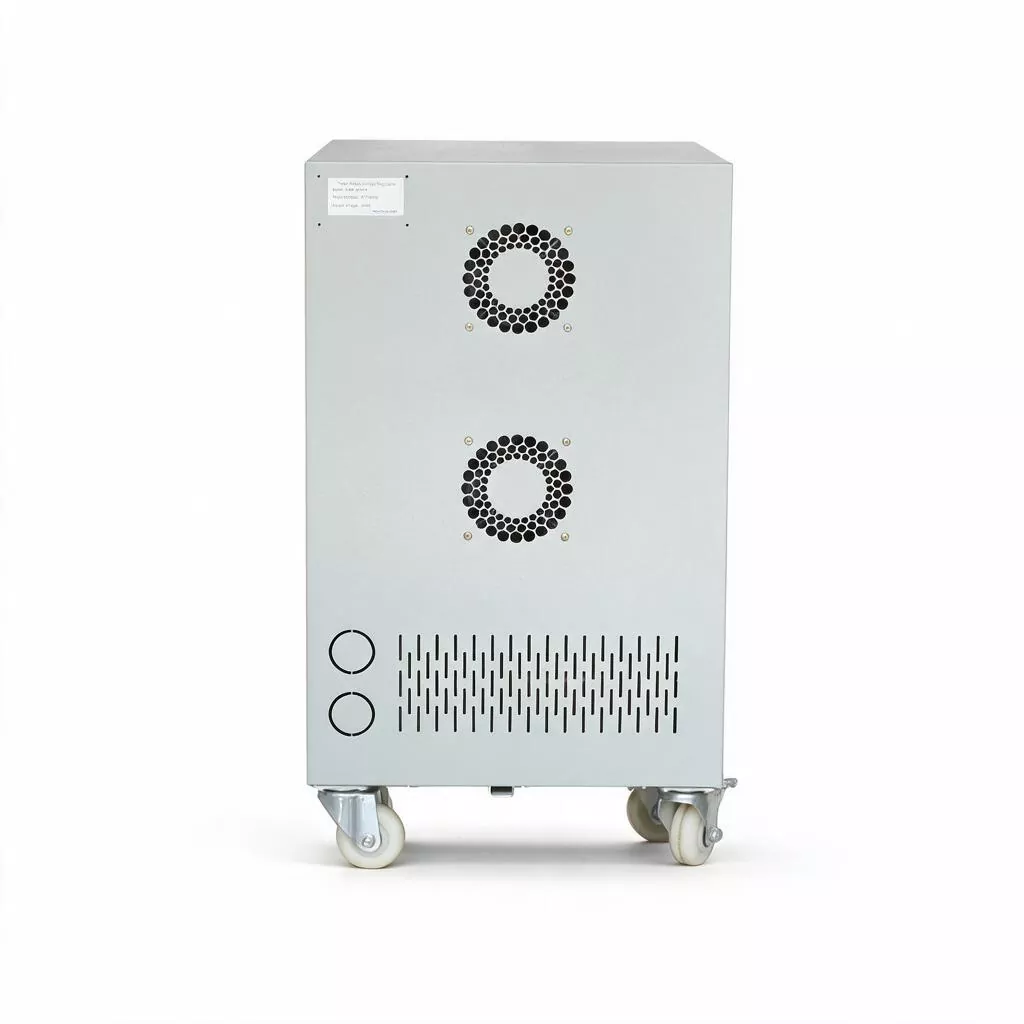

Paksutettuja kompensointimuuntajakäämejä ja suurempikokoisia harjakomponentteja käyttämällä nimellisvirran kantavuus kasvaa 46 A:iin, jolloin lämmöntuotto on pienempi. Nettolämpötilan nousu on alle 60°C, ja yhdistettynä pakotettuun ilmajäähdytysjärjestelmään, se pystyy suorittamaan jatkuvaa kolmivuorotyötä korkeissa lämpötiloissa ja pölyisissä teollisuusympäristöissä.

4. Itsenäinen kolmivaiheinen erittäin tarkka säätö

Näytteenottopiiri havaitsee ja ohjaa itsenäisesti jokaisen vaihejännitteen, vaikka kolmivaiheinen kuorma olisi vakavasti epätasapainossa (kuten kytkettäessä suuri määrä yksivaiheista valaistusta ja kolmivaiheista tehoa samanaikaisesti), se voi itsenäisesti stabiloida jokaisen vaiheen ulostulon ±3 %:n sisällä suojatakseen tehokkaasti jänniteherkkiä PLC:itä, servolämpötilan ohjauslaitteita ja tarkkuuslaitteita.

5. Erittäin luotettava sähkömagneettinen topologiarakenne

Täyssähköisistä jännitteenstabilisaattoreista poiketen tässä koneessa on servomoottori + pylvästyyppinen jännitteensäädinrakenne, ilman haavoittuvia tehonkytkentälaitteita, vahva ukkospiikin vastustuskyky ja se sopii syrjäisille teollisuusalueille, joilla verkon laatu on huono (vakavat harmoniset, rajut jännitteenvaihtelut). Suunniteltu käyttöikä ylittää 15 vuotta, ja vikojen määrä on erittäin alhainen koko elinkaaren ajan.

6. Kattava järjestelmätason suojaus ja ohitus

Integroitu kuusikerroksinen suojaus, mukaan lukien ylikuormitus, ylijännite, alijännite, oikosulku, ylikuumeneminen ja vaihehäviö, sekä sisäänrakennetut mekaaniset/sähköiset kaksoisohitustoiminnot. Kun sisäinen poikkeama tapahtuu, se kytkeytyy automaattisesti saumattomasti suoraan verkkovirtaan varmistaen, että kriittiset kuormat eivät koskaan katkea, kun taas paneeli lähettää ääni- ja visuaalisia hälytysmerkkejä.

7. Joustava käyttöliittymän laajennusmahdollisuus

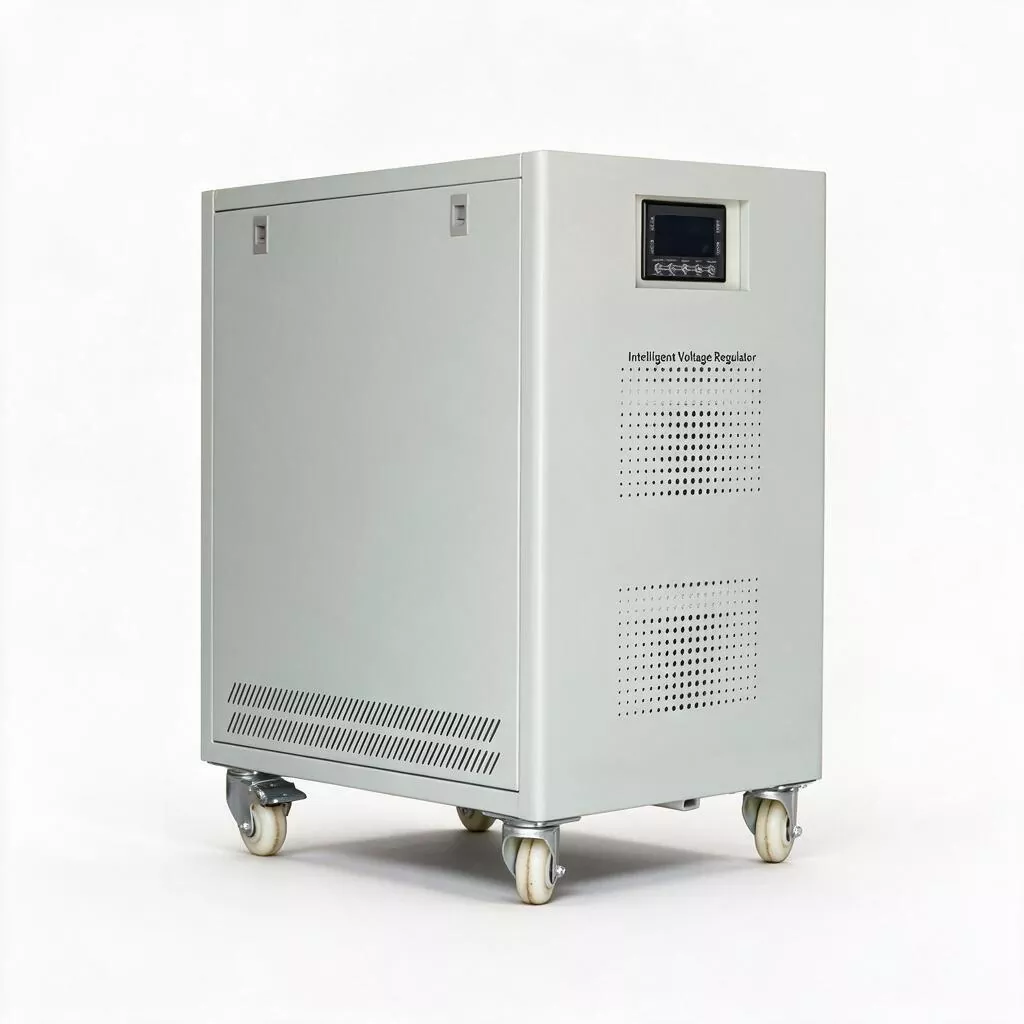

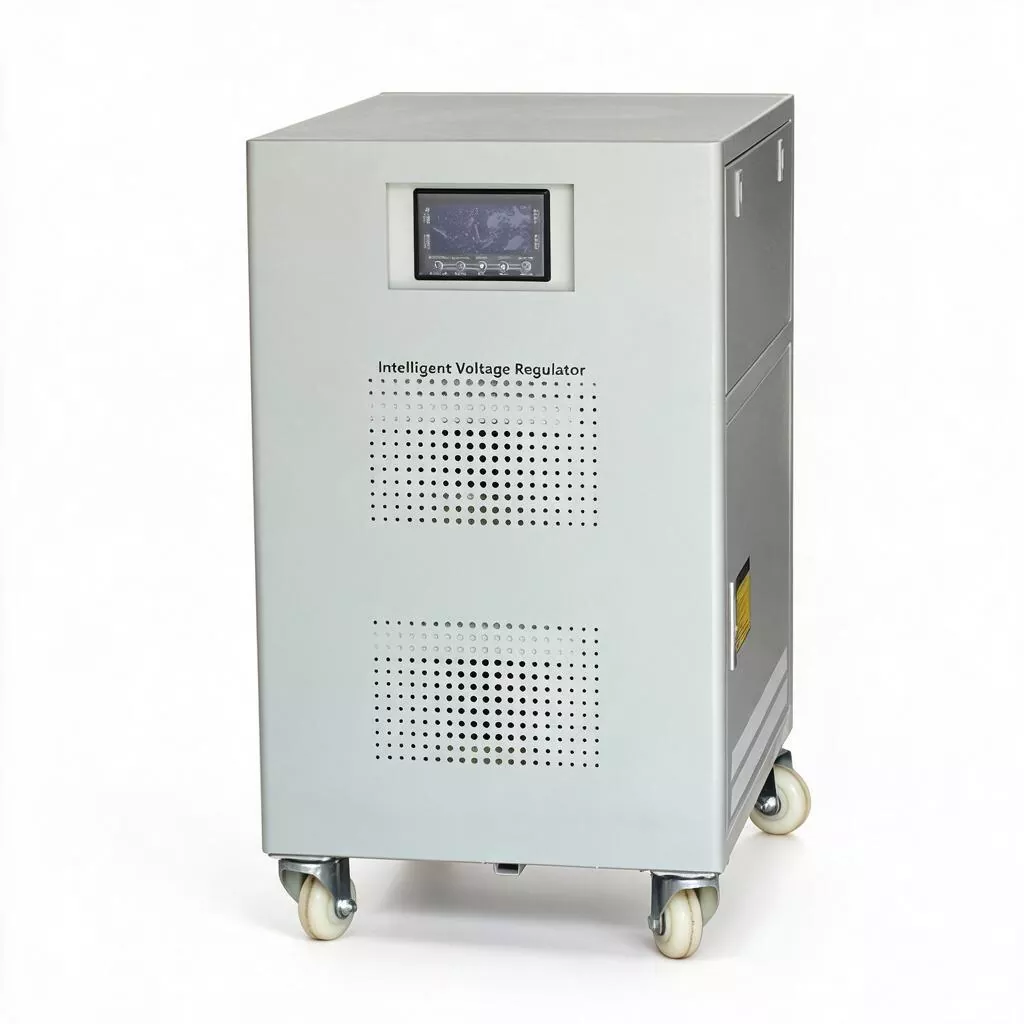

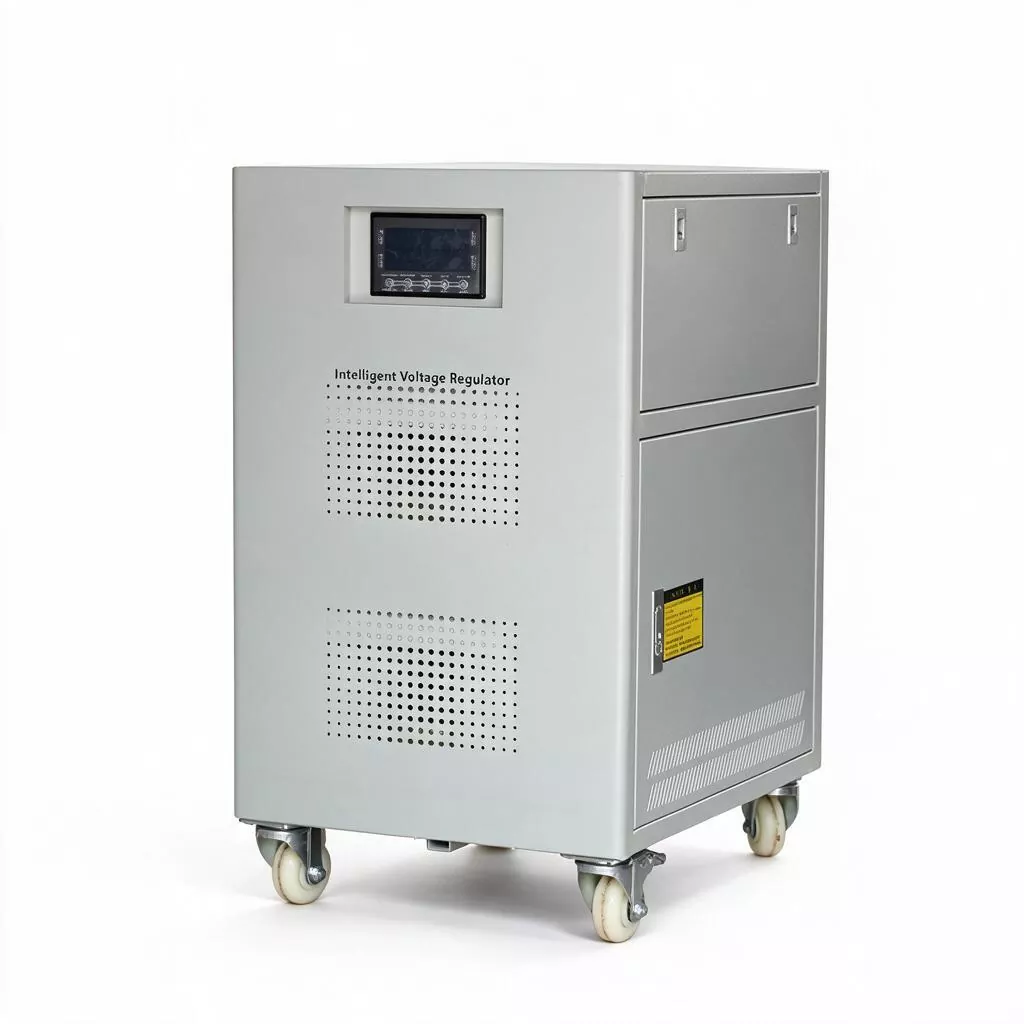

Vakiokokoonpano sisältää digitaalisen LED-kolmivaiheisen jännitteen näytön; valinnainen RS485-tiedonsiirtoliitäntä, joka tukee Modbus-RTU-protokollaa, voidaan liittää tehtaan DCS-järjestelmiin tai energianhallintaympäristöihin (EMS), mikä mahdollistaa etävalvonnan, jännitetrendin tallennuksen ja vikavaroituksen.

Tuotesovellukset

1. Keskitetty sähkönjakelun hallinta pienille ja keskisuurille tehtaille: Asennettu konepajan päätulokaappiin, se tarjoaa keskitetyn jännitteen stabiloinnin koko tuotantolinjalle (numeeriset ohjauskoneryhmät, hitsauslaitteet, nostolaitteet), parantaen koko konepajan sähkön laatua.

2. Laajamittainen ruiskuvalu- ja painevaluteollisuus: Tarjoaa vakaan virtalähteen 200-350T ruiskuvalukoneiden lämmitysrenkaille ja hydrauliöljypumppumoottoreille, estää jännitteen vaihtelut aiheuttamasta hallitsemattomia lämmityslämpötiloja tai epävakaa ruiskutuspainetta ja vähentää romun määrää.

3. Paineilmajärjestelmä: Varustettu vähintään 37 kW:n ruuvi-ilmakompressorilla ja mäntäilmakompressorilla, se ratkaisee käynnistyksen aikana aiheutuvan suuren virran vaikutuksen ongelman, varmistaa paineilmajärjestelmän vakaan paineen ja suojaa kontaktoreita ja lämpöreleitä.

4. Kaupallinen laajamittainen LVI-järjestelmä: Soveltuu keskusilmastointiin vesijäähdytteisille yksiköille, jäähdytystornipuhaltimille ja kiertovesipumpuille suurissa ostoskeskuksissa, hotelleissa ja toimistorakennuksissa, jotka tarjoavat vakaan jännitevirtalähteen, jotta vältetään kompressorin ylikuumenemissuojan laukeaminen matalan jännitteen vuoksi.

5. Metallinkäsittely ja ohutlevyn muovaus: Tarjoaa puhdasta virtalähdettä suurten leikkauskoneiden, taivutuskoneiden ja lävistyskoneiden hydraulijärjestelmille ja CNC-ohjaimille, mikä varmistaa käsittelyn tarkkuuden ja muotin käyttöiän.

6. Vedenkäsittely ja kunnalliset laitokset: Käytetään suurissa voimalaitoksissa vesipumppuja, ilmastuspuhaltimia jätevedenpuhdistamoissa ja kunnallisissa viemäröintipumppuasemissa jne. julkisen infrastruktuurin vakaan toiminnan varmistamiseksi.

Räätälöintipalvelut

KTAC tarjoaa OEM/ODM-palveluita, mukaan lukien ulkoasun värit, pakkausmenetelmät, tulo-/lähtöjännitealueet ja erikoistoimintomoduulit (kuten EMI-suodatinlaitteet, salamansuojalaitteet, RS232/RS485-valvontaliitännät) jne. Ota yhteyttä räätälöityjä ratkaisuja varten.

FAQ

1. SBW-30KVA:lla ja 20KVA:lla on täsmälleen samat mitat. Miten kapasiteetin lisäys saavutetaan sisäisesti?

Kaapin runkoa vaihtamatta parannamme energian muunnostiheyttä tilavuusyksikköä kohti optimoimalla magneettiset materiaalit (käyttäen erittäin läpäiseviä ja suorituskykyisiä piiteräslevyjä) ja parantamalla kelan käämitysprosessia. Samalla vahvistamme lämmönpoistoilmakanavan rakennetta varmistaaksemme, että lämpötilan nousu pysyy vakioalueella. Tämä "pienikokoinen, suuritehoinen" malli on täysin varmistettu kypsissä massatuotantomalleissa.

2. Tehtaallani käytettiin alun perin 20 kVA:n stabilaattoria. Nyt kuormitus on kasvanut. Voinko korvata sen suoraan tähän 30KVA?

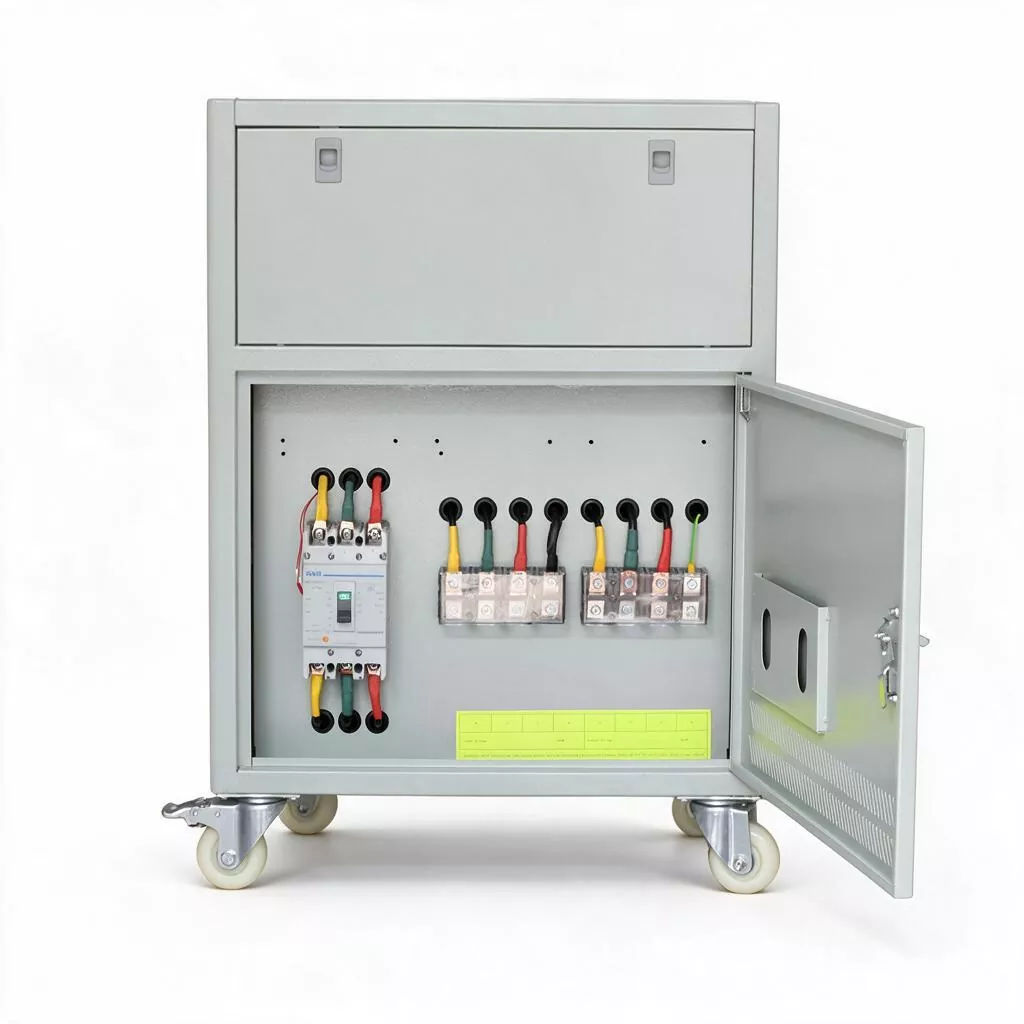

Useimmissa tapauksissa se on mahdollista. Asennuspohjan reiän mitat ja tulo/lähtö kupariliuskojen välinen etäisyys ovat täsmälleen samat. Huomaa kuitenkin varmistaaksesi, ovatko etupään tulokaapelin ja katkaisijan tekniset tiedot riittävät - 30KVA:n nimellisvirta on noin 46A. On suositeltavaa käyttää ≥63A katkaisijaa ja ≥10mm² kuparijohdinkaapelia etupäässä. Tekninen tiimimme voi tarjota paikan päällä tarkastuspalveluita ennen vaihtoa.

3. Miten 30KVA kestää iskuvirtaa suurten moottoreiden käynnistyksen aikana?

Servomoottorityyppinen jännitteensäädin on pohjimmiltaan suuri säädettävä muuntaja. Sen sähkömagneettinen inertia määrittää, että se sallii lyhytaikaisen ylikuormituksen. Hiiliharjan ja käämin välinen liukukosketin kestää useita kertoja nimellisvirran hetkellisen iskun. Ohjauspiiri viivyttää harkintaa eikä laukaise ylivirtasuojaa kuten elektroninen stabilisaattori. Niin kauan kuin iskuvirta laskee 5 sekunnin sisällä, stabilointilaite voi pysyä normaalissa toiminnassa.

4. Voiko 3-vaiheisen 30 KVA servomoottorin AVR todella saavuttaa 96 %:n hyötysuhteen? Onko se edelleen energiatehokas kevyessä kuormituksessa?

Kyllä, täydellä kuormalla hyötysuhde on ≥96%. Kevyellä kuormituksella (40 % - 60 % kuormitusnopeus) raudan häviön suhteellisesta kasvusta johtuen tehokkuus laskee hieman noin 93 % - 95 %:iin, mutta se on silti paljon korkeampi kuin perinteisillä magneettisella kyllästymisen stabilaattoreilla. Suosittelemme pitämään kuormitussuhteen välillä 50 % - 80 % parhaan yleisen energiatehokkuuden saavuttamiseksi.

5. Miten kolmivaiheinen riippumaton säätö toimii?

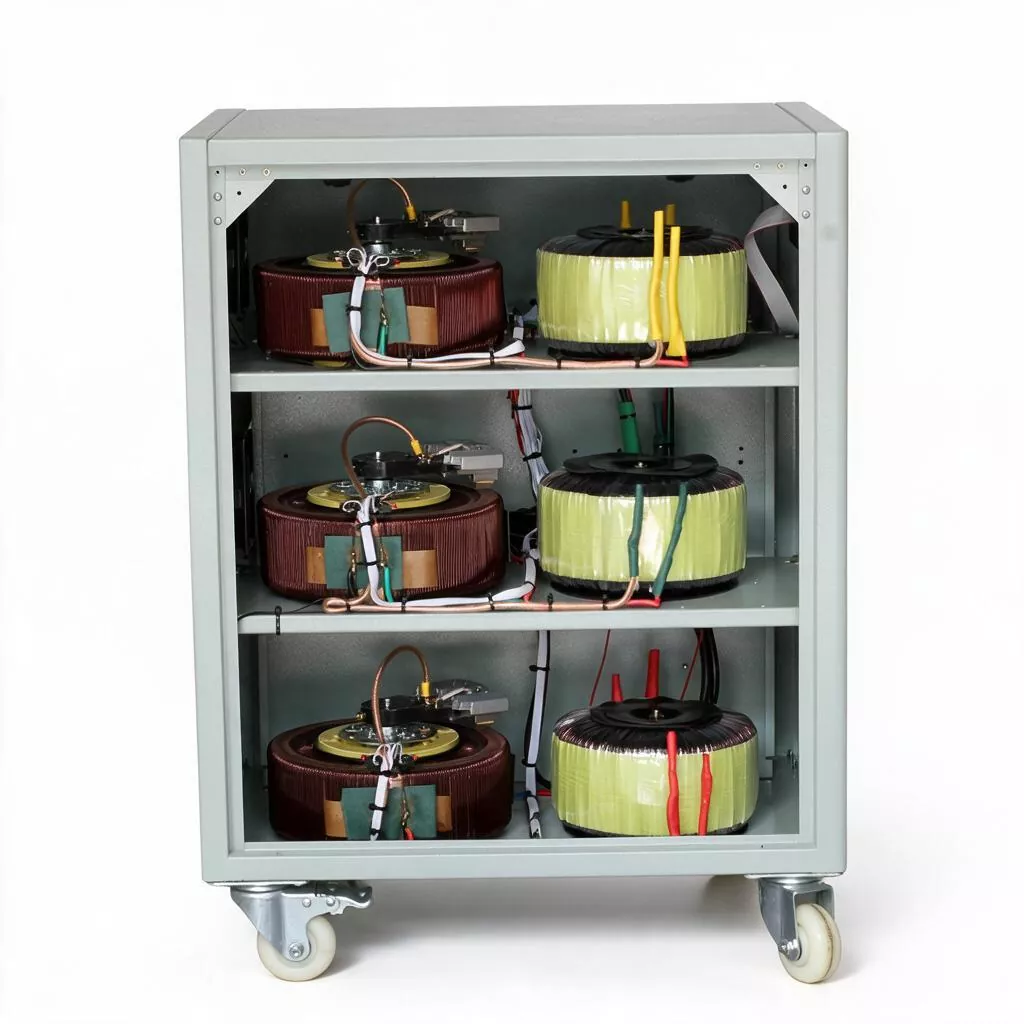

Laitteen sisällä on kolme täysin itsenäistä näytteenottomuuntajaa, ohjauspiirilevyt ja servomoottorin käyttömekanismit. Kun vaiheen A jännite on alhainen, vain vaiheen A hiiliharja siirretään ylöspäin lisäpainetta varten, kun taas vaiheet B ja C eivät vaikuta lainkaan. Tämä varmistaa kolmivaiheisen lähtöjännitteen täydellisen irrotussäädön. Vaikka käyttäjäpuolen kolmivaiheinen kuormitus on vakavasti epätasapainossa, kolmivaiheinen jännite lähtöpäässä säilyttää silti korkean symmetrian.

6. Mitkä ovat laitteiden tärkeimmät päivittäiset huoltotehtävät?

Päivittäinen huolto on hyvin yksinkertaista: neljännesvuosittain tarkastetaan ja puhdistetaan hiiliharjan pöly (poistaa se pölynimurilla tuuletusaukosta), puolen vuoden välein, tarkistetaan, onko hiiliharjan pituus kulunut merkintäviivan alapuolella ja kiristetään tulo- ja lähtöterminaalin ruuvit kerran vuodessa. Verrattuna elektronisiin laitteisiin, jotka edellyttävät säännöllistä elektrolyyttikondensaattorikapasiteetin havaitsemista, SBW-sarjan huoltomäärä ja varaosakustannukset ovat erittäin edulliset.
