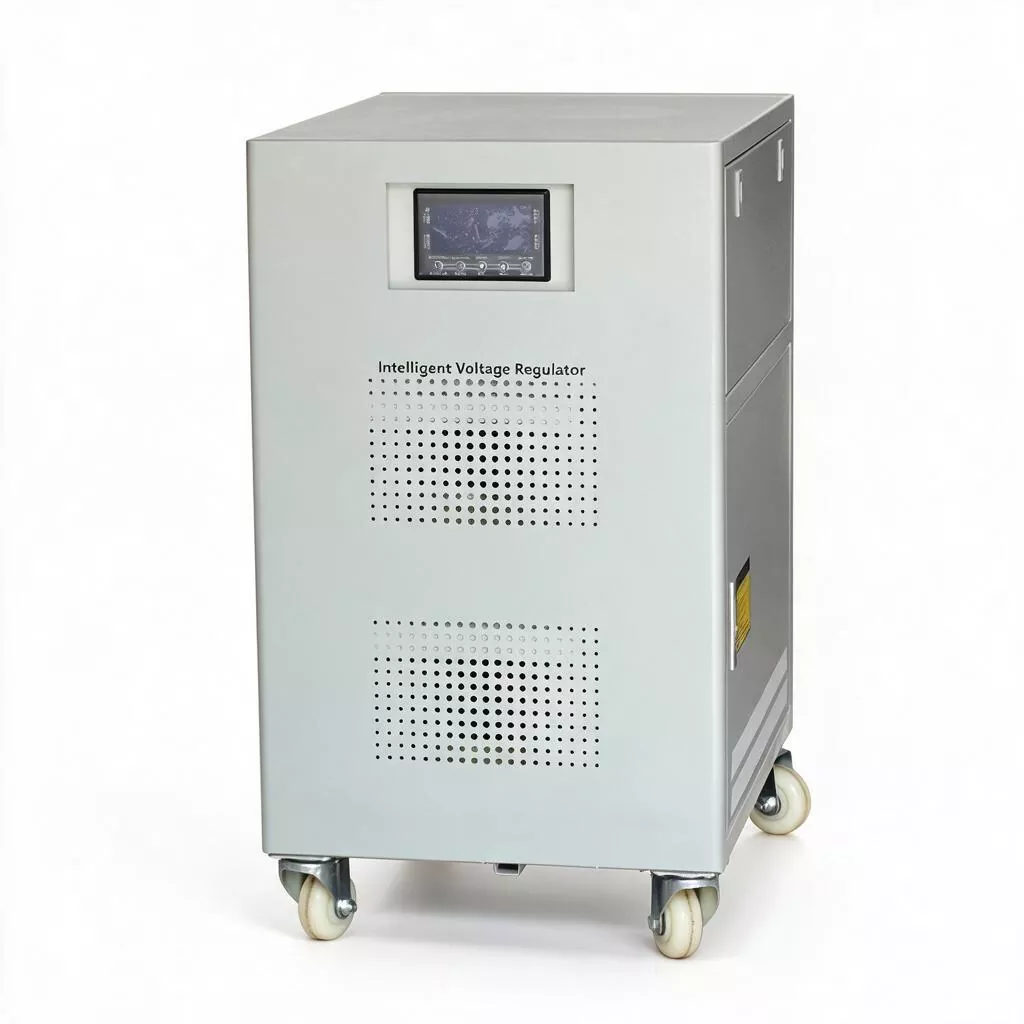

3-vaiheinen 20kVA servomoottori AVR

Kilpailu nykyaikaisessa tuotannossa on suurelta osin kilpailua OEE (Overall Equipment Efficiency) -kilpailusta. Monien OEE:hen vaikuttavien tekijöiden joukossa virran laatu jää usein huomiotta, mutta se on kuitenkin usein pääsyyllinen suunnittelemattomien seisokkien takana.

Jännitteen laskut voivat häiritä PLC-ohjausohjelmia ja laukaista hälytyksiä servokäytöissä; jatkuva korkea jännite nopeuttaa moottorin eristyksen ikääntymistä ja lyhentää VFD DC-väyläkondensaattorien käyttöikää; ja kolmivaiheinen epätasapaino aiheuttaa moottorin vääntömomentin aaltoilua, mikä vaarantaa koneistuksen tarkkuuden.

Verrattuna 10 KVA:n lähtötason malleihin tai 15 KVA:n keskitason malleihin, 3-vaiheinen 20 KVA Servo Motor AVR ei vain käsittele suuria käynnistysvirtoja (tyypillisesti 5–7 kertaa nimellisvirtaa), jotka liittyvät induktiivisten kuormien, kuten moottoreiden ja kompressorien, käynnistämiseen, vaan myös - itsenäisen kolmivaiheisen kuormituksensa ansiosta, joka varmistaa yhden vaiheen kuormituksen tasapainon palauttaa nopeasti jännitteet. koko tuotantolinja pysyy häiriöttömänä.

Tuoteparametri

Mitä etuja on muihin tuotteisiin verrattuna?

Järjestelmän yhteensopivuuden kannalta 20 KVA:n kapasiteetti vastaa noin 30 A:n nimellisvirtaa (3-vaiheinen 380 V), joten se sopii täydellisesti useimpiin markkinoilla oleviin 40 A (tai pienempiin) katkaisimiin ja kontaktoreihin, mikä eliminoi kalliiden virranjakelukaappien päivitysten tarpeen.

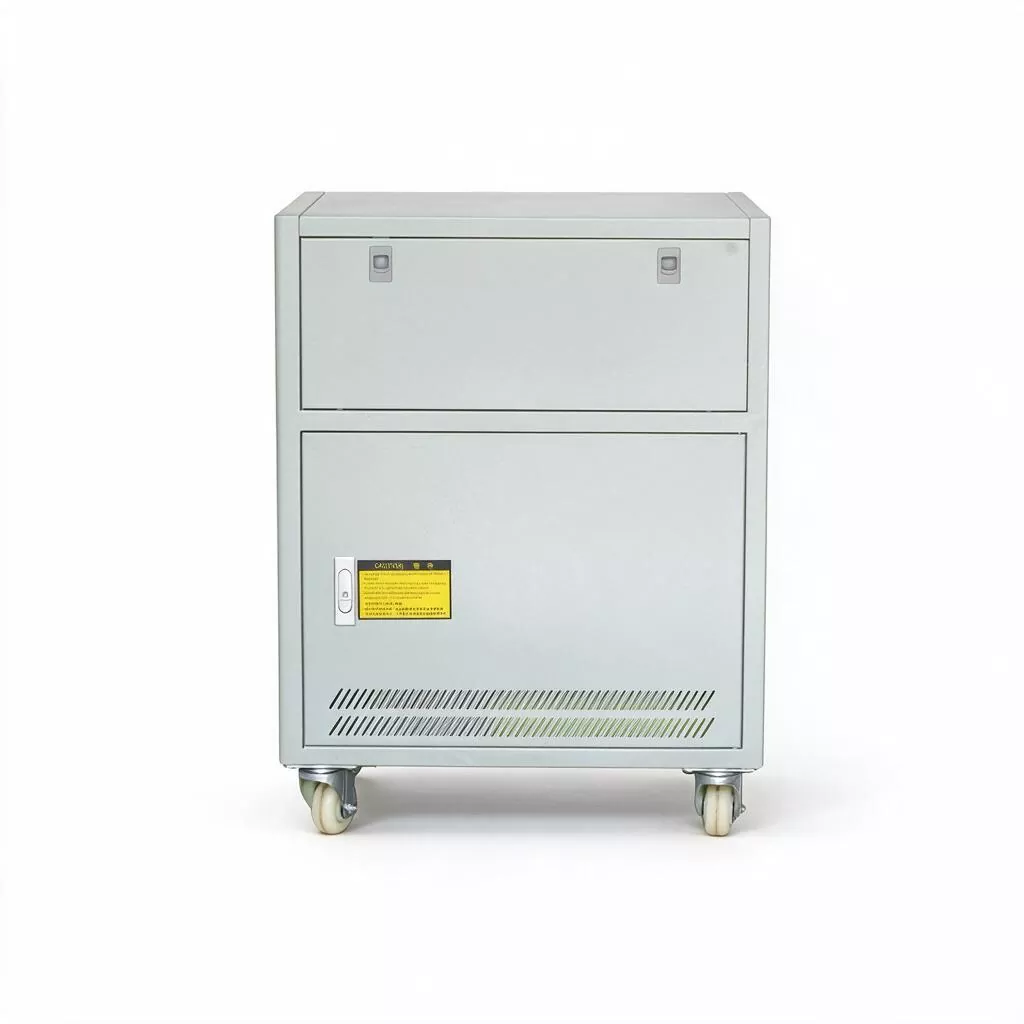

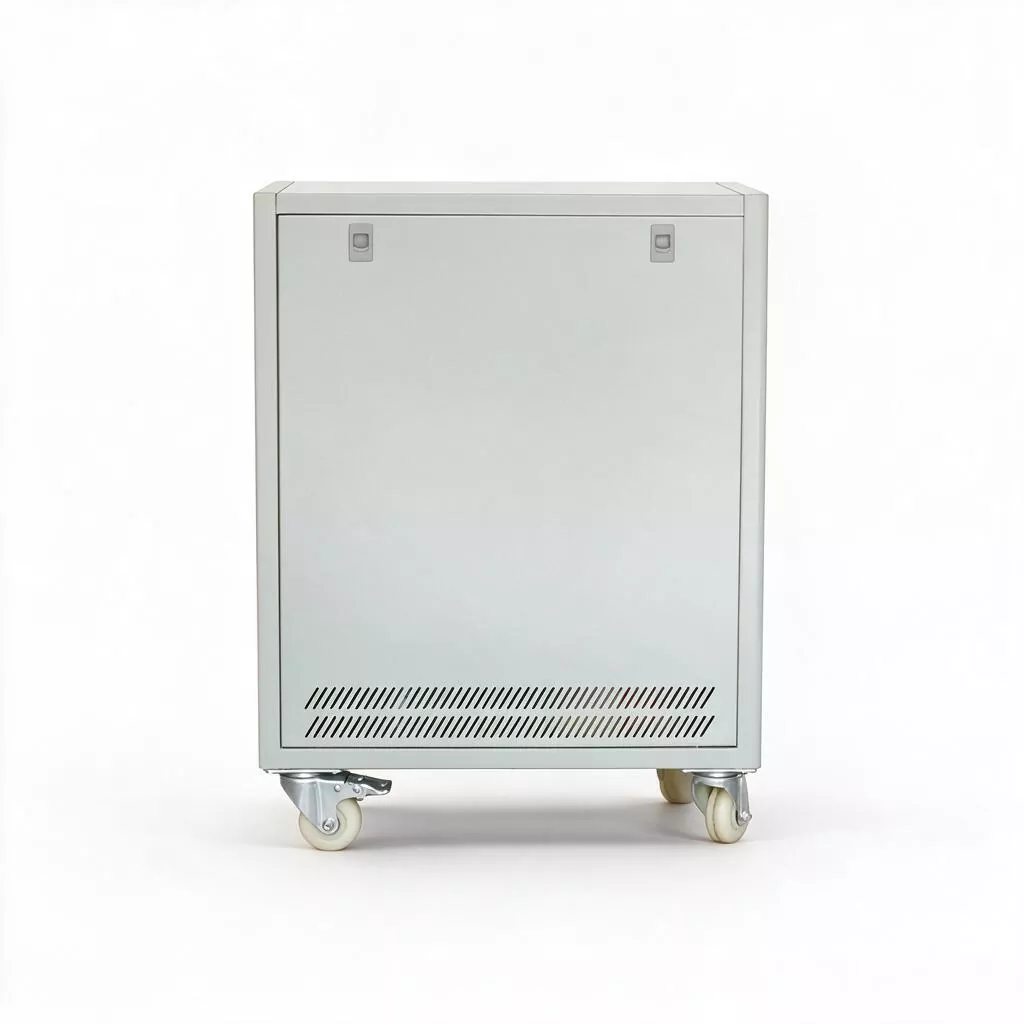

Lisäksi 3-vaiheisella 20KVA Servo Motor AVR:llä on täsmälleen samat mitat (500×380×670mm) ja paino (82kg) kuin 10KVA- ja 15KVA-malleilla. Tämä jalanjäljen ja rakenteellisten kuormitusvaatimusten johdonmukaisuus antaa asiakkaille mahdollisuuden päivittää kapasiteettia suurempaan kapasiteettiin muuttamatta olemassa olevaa layouttaan ja samalla varmistaa riittävästi tehotilaa yhden tai kahden koneen lisäämiseen tulevaisuudessa.

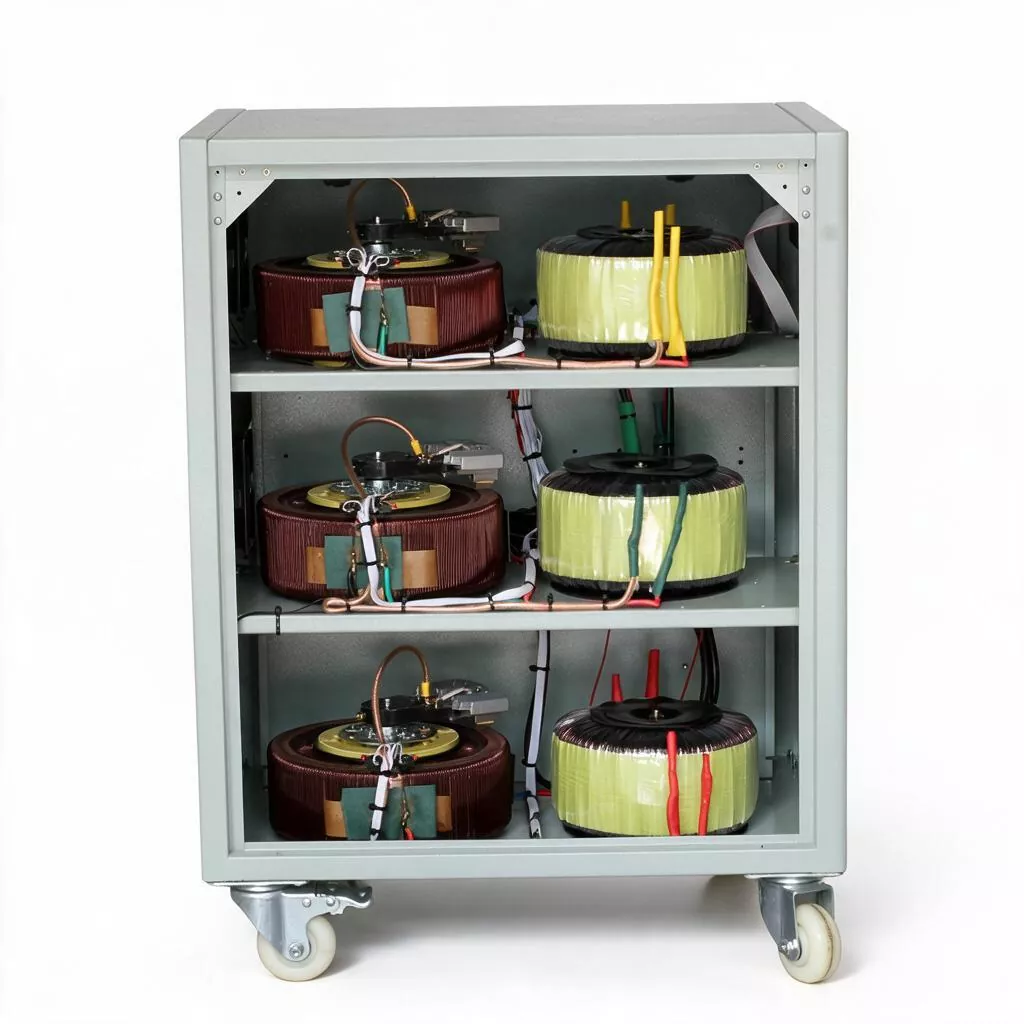

3-vaiheinen 20KVA Servo Motor AVR perii servomoottorirakenteen luontaiset edut: korkea iskunkestävyys, vapaus herkän tehoelektroniikkaan liittyvistä riskeistä ja edullinen, helppo hiiliharjan vaihto. Älykkäällä lämpötilaohjatulla tuulettimella ja monikerroksisella suojajärjestelmällä varustettu malli on suunniteltu jatkuvaan 24 tunnin kolmivuoroiseen tuotantoympäristöön, mikä tekee siitä erityisen sopivan kokoonpanolinjatoimintoihin, jotka vaativat suurta virransyötön jatkuvuutta.

Tärkeimmät ominaisuudet

1. Optimaalinen kapasiteetin paikannus

20 KVA:n nimellisteho täyttää tarkasti markkinoiden aukon 15 KVA:n ja 30 KVA:n mallien välillä. Kuormaryhmille, joiden kokonaiskapasiteetti on noin 15–18 kW, 20 KVA:n yksikkö tarjoaa kohtuullisen 10–15 % marginaalin. Tämän ansiosta se voi helposti käsitellä moottorin käynnistyspiikkejä ja välttää liiallisen kapasiteetin aiheuttamaa tehotonta toimintaa kevyellä kuormituksella. Näin varmistetaan, että stabilointilaite toimii jatkuvasti huipputehokkuusalueella (60–80 % kuormitus).

2. Tuotannon jatkuvuuden varmistaminen

Siinä on laaja tulojännitetoleranssi ±20 %; Stabilisaattori säilyttää vakaan tehon, vaikka verkon jännite putoaa 304 V:iin tai nousee 456 V:iin. Alle sekunnin vasteajallaan se vähentää tehokkaasti jännitteen välkyntää ukkosmyrskyjen aikana ja raskaiden laitteiden kytkennästä aiheutuvia jännitteen vaihteluita minimoiden virransyötön katkosten riskin.

3. Itsenäinen kolmivaiheinen asetus

Suunniteltu tehdasskenaarioihin, joissa käytetään sekakuormia – kuten yksivaiheinen valaistus ja pistorasiat kolmivaiheisten teholaitteiden rinnalla – se hyödyntää itsenäistä vaihenäytteenotto- ja ohjaustekniikkaa. Jopa merkittävillä vaiheiden välisillä kuormitusepätasapainoilla se stabiloi jokaisen vaihejännitteen vaaditulle tarkkuusalueelle, mikä estää tarkkuusohjauskortteja vaurioittamasta nollapisteen siirtymisestä aiheutuvasta ylijännitteestä.

4. Erittäin kestävä muotoilu

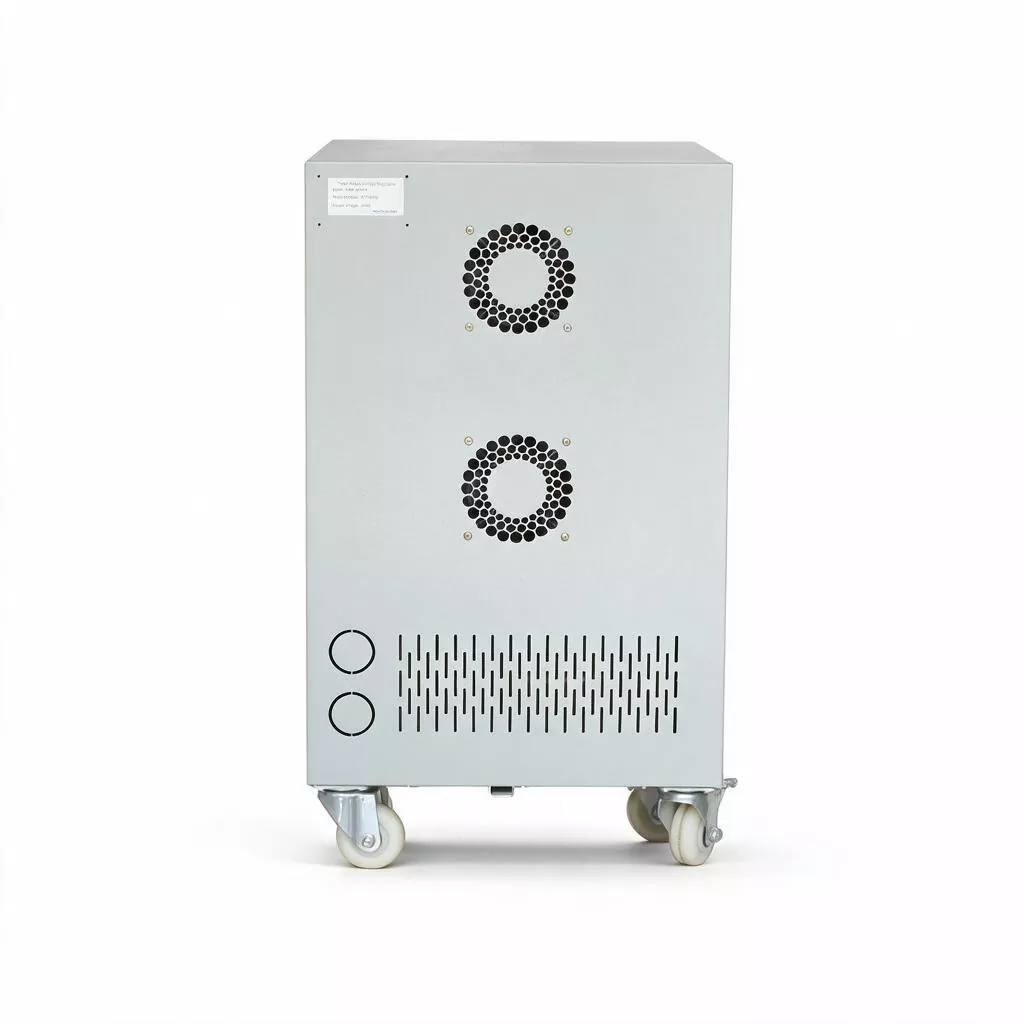

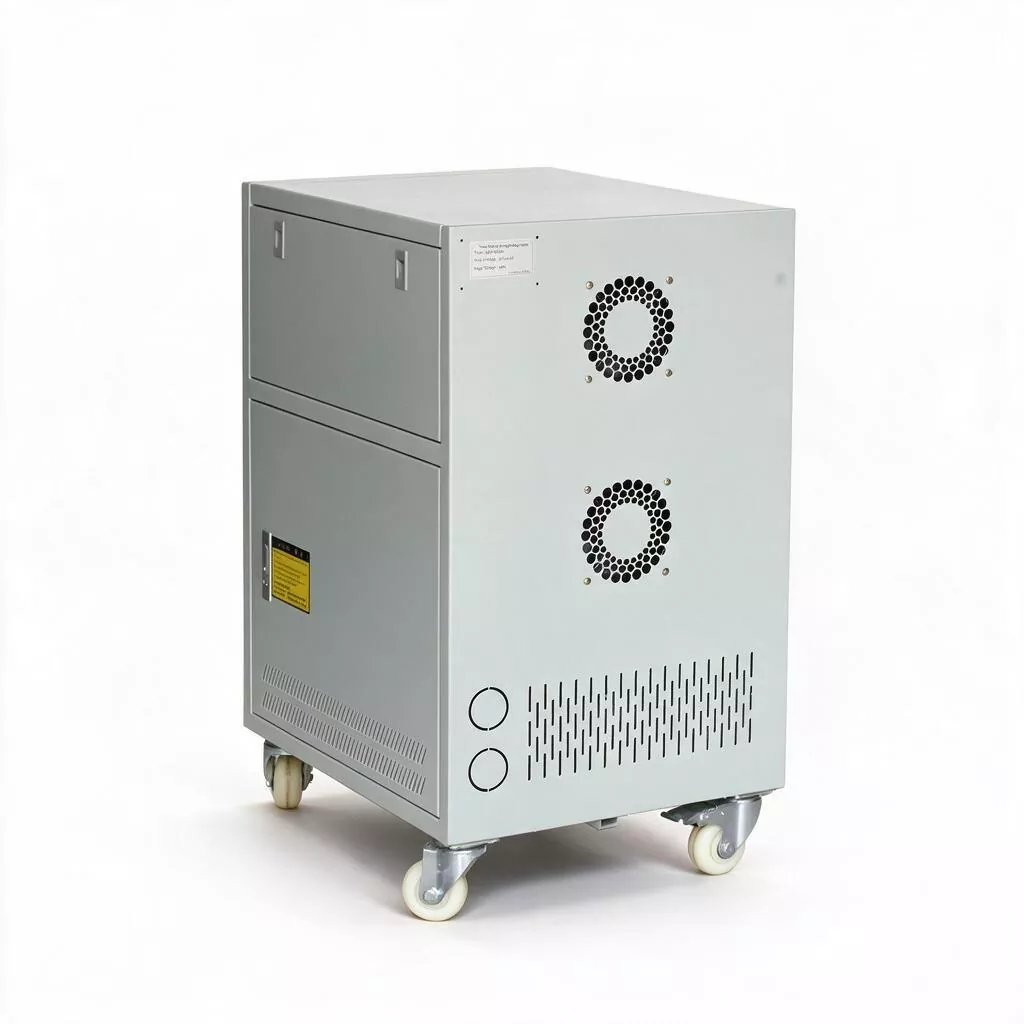

Se on valmistettu teollisuusluokan A-eristysmateriaaleista, ja se kestää 2000 V/1min vaihtovirran ilman dielektristä hajoamista. Alle 60 °C:n nettolämpötilan nousun ja sisäänrakennetun älykkään pakoilmajäähdytysjärjestelmän ansiosta se toimii vakaasti pitkällä aikavälillä ympäristön lämpötiloissa -5 °C - 40 °C ja kosteustason ollessa alle 90 %, joten se sopii korkeisiin lämpötiloihin ja kosteuspitoisiin ympäristöihin, kuten ruiskuvalupajoihin, valimoihin ja maanalaisiin sähkönjakelutiloihin.

5. Modulaarinen huolto

Hiiliharjat ovat ainoat kulutusosat; vaihto on helppoa ja edullista (koko yksikköä ei tarvitse purkaa). Ohjauskortti hyödyntää pistokeliitäntöjä, mikä vähentää merkittävästi vianmääritys- ja korjausaikoja. Yksikön suunniteltu käyttöikä on yli 15 vuotta, mikä johtaa pitkällä aikavälillä kokonaiskustannuksiin, jotka ovat paljon alhaisemmat kuin elektronisten jännitteenvakainten.

6. Plug-and-Play

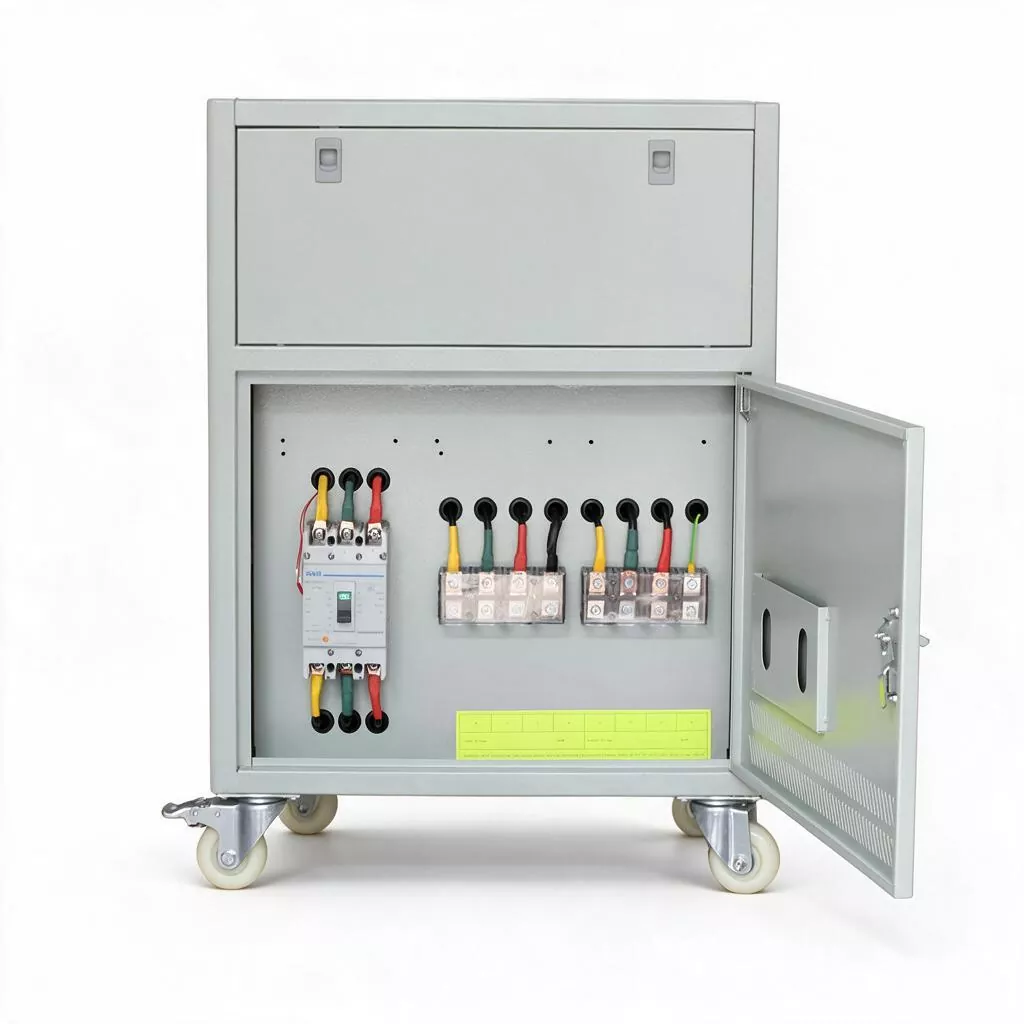

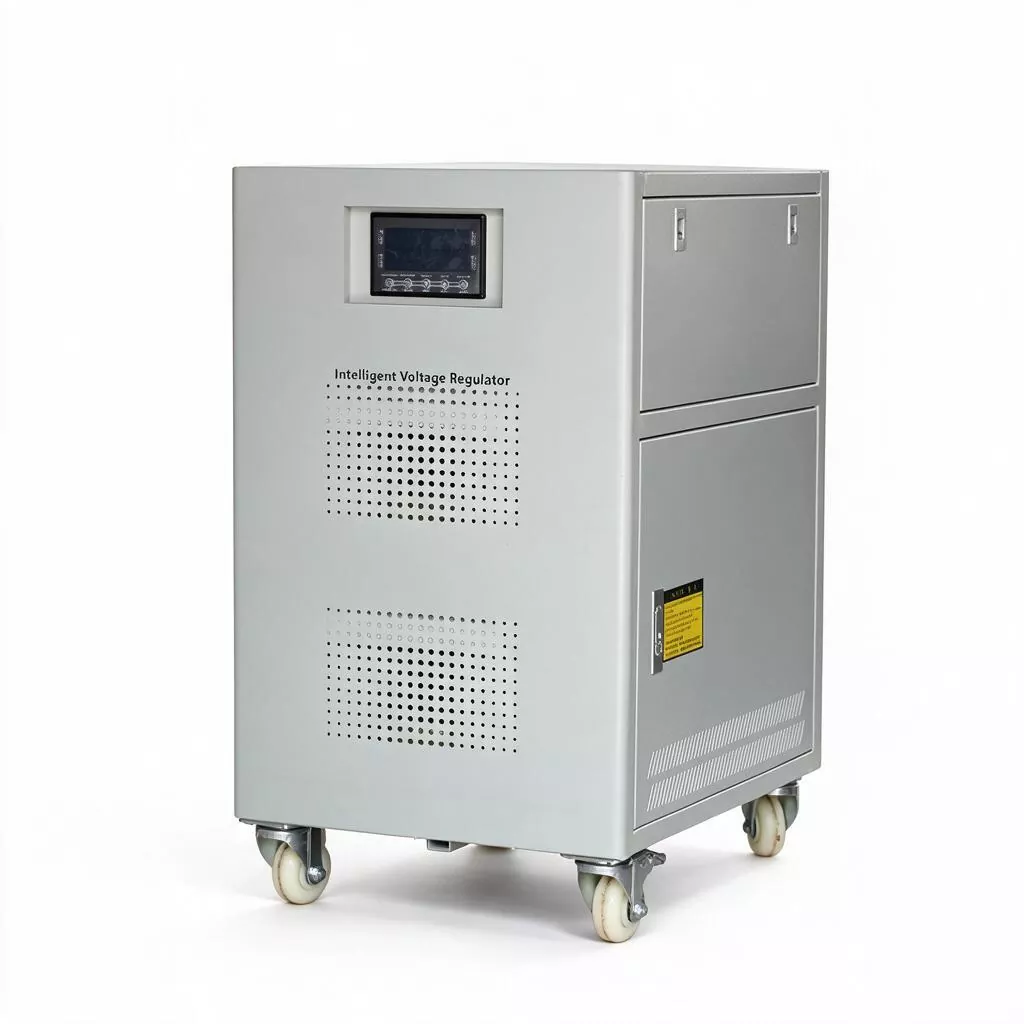

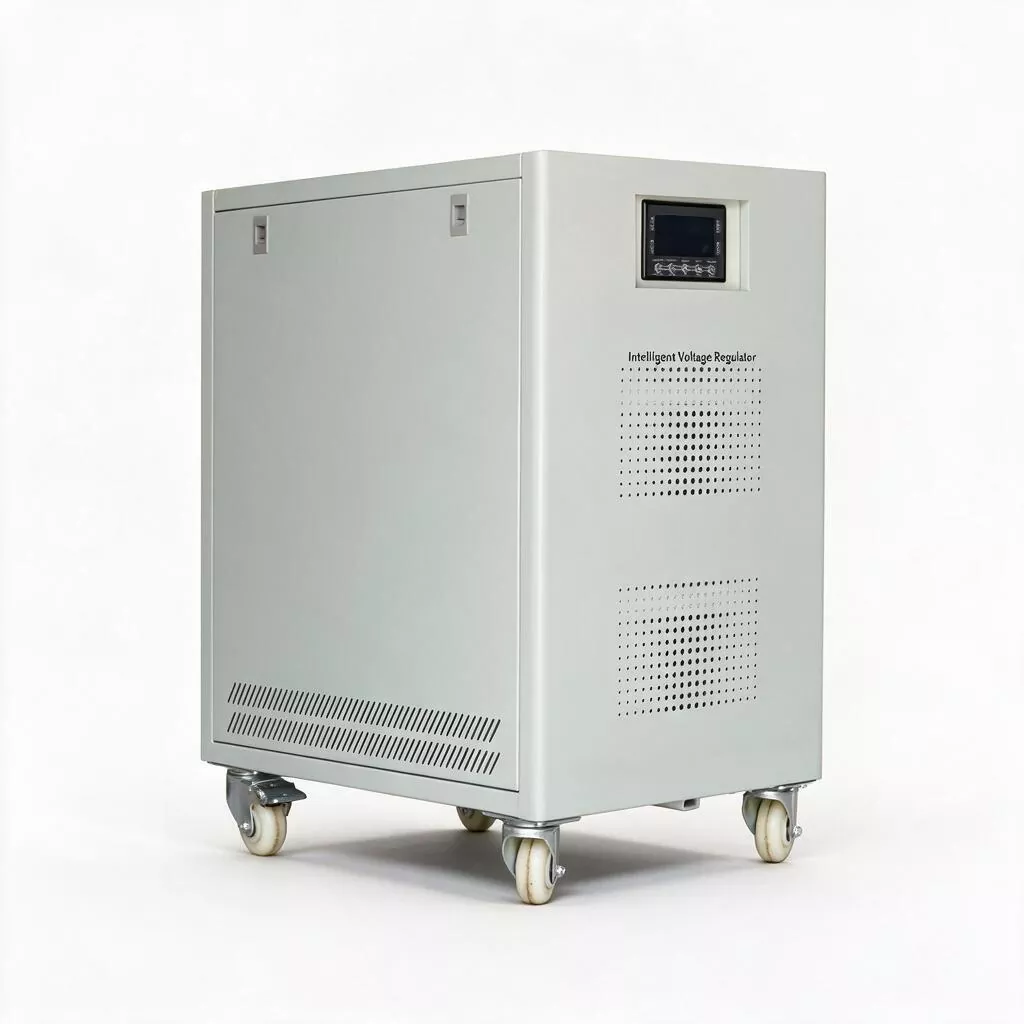

Sisältää tavallisen kolmivaiheisen nelijohdinjohdotuksen (A/B/C/N/PE) ja tukee kaksitaajuista toimintaa (50/60 Hz). 3 Phase 20KVA Servo Motor AVR on yhteensopiva dieselgeneraattorisarjojen, UPS-järjestelmien ja erilaisten taajuusmuuttajien (VFD) tuloportaiden kanssa. Digitaalinen LED-paneeli tarjoaa intuitiivisen näytön vaihejännitteistä, mikä helpottaa nopeaa paikan päällä tapahtuvaa tarkastelua.

Tuotesovellukset

1. Pienet ja keskikokoiset tuotantolinjat: Tarjoaa vakaan tehon CNC-sorveille, jyrsinkoneille, työstökeskuksille, pienille leimauslinjoille ja automatisoiduille kokoonpanolinjoille, mikä varmistaa koneistuksen tarkkuuden ja ylläpitää tuotantosyklin ajat.

2. Suurien rakennusten teholaitteet: Soveltuvat tärkeimpiin hissipankkeihin, keskusilmastoinnin jäähdytysyksiköihin, palopumppuihin ja ilmanvaihtojärjestelmiin korkeissa toimistorakennuksissa, ostoskeskuksissa ja sairaaloissa; estää hissien juuttumisen tai jäähdytysjärjestelmien suojakatkaisut jännitteen vaihteluista.

3. Pakkaus- ja elintarvikekoneet: Tarjoaa jännitteen stabilointisuojan laitteille, jotka käyvät läpi usein käynnistys-pysäytysjaksot, kuten tyynypakkauskoneet, täyttökoneet, sulkemiskoneet ja uunit, mikä pidentää kontaktorien ja moottoreiden käyttöikää.

4. Laser- ja metallilevyjen käsittely: Toimittaa puhdasta virtaa laser- ja plasmaleikkauskoneiden CNC-ohjausyksiköille ja apukaasupumpuille, mikä estää suurjännitteen rikkoutumisen tai leikkauslaatuongelmia.

5. Viestinnän yhdistämishuoneet: Käytetään hakkuriteholähteiden ja tarkkuusilmastointiyksiköiden syöttövaiheessa alueellisissa yhdistämishuoneissa ja reunatietokeskuksissa estämään jännitepoikkeamien aiheuttamat viestintälaitteiden seisokit.

6. Testaus- ja tarkastuslaitteet: Tarjoaa vakaan referenssijännitteen ympäristötestauskammioille, dynamometreille ja suuritehoisille lataus-/purkaustestauslaitteille yliopistojen laboratorioissa ja laaduntarkastuskeskuksissa, mikä varmistaa testitietojen toistettavuuden.

Räätälöintipalvelut

KTAC tukee OEM/ODM-palveluita, mukaan lukien ulkovärien, pakkausmenetelmien, tulo-/lähtöjännitealueiden ja erikoistoimintomoduulien (kuten EMI-suodattimet, salamansuojalaitteet ja RS232/RS485-valvontaliitännät) mukauttamista. Ota yhteyttä räätälöityä ratkaisua varten.

FAQ

1. Kuinka määritän, tarvitseeko laitteistoni 20 kVA 15 kVA sijasta?

Laske kaikkien samanaikaisesti toimivien laitteiden kokonaisteho (kVA) ja ota huomioon suurimman yksittäisen moottorin käynnistysaaltovirta. Jos kokonaiskäyttöteho putoaa 12 kVA:n ja 15 kVA:n välille – ja kyseessä on suuria moottoreita tai laitteita, jotka käynnistyvät ja pysähtyvät usein – suosittelemme 20 kVA mallia riittävän korkeuden varmistamiseksi. Jos kokonaisteho pysyy jatkuvasti alle 10 kVA:n, 15 kVA malli riittää. Voimme tarjota ilmaisen kuormituslaskentataulukon.

2. Tuleeko olemaan ongelmia, jos 20 kVA:n jännitteenvakain toimii alhaisella kuormituksella pidemmän aikaa?

Ei. SBW-sarjassa käytetään servomoottorin jännitteen säätöä, eikä siinä ole "minimikuormitus"-vaatimusta, joka löytyy elektronisista jännitteen stabilaattoreista. Jopa kevyillä 20–30 %:n kuormituksilla hyötysuhde pysyy yli 90 %, ja alhaisempi lämpötilan nousu itse asiassa auttaa pidentämään hiiliharjojen ja muuntajan käyttöikää.

3. Voiko riippumaton kolmivaiheinen säätö täysin ratkaista kolmivaiheisen epätasapainon ongelmat?

Kyllä. 3-vaiheinen 20KVA Servo Motor AVR suorittaa jännitteen näytteenoton ja kompensoinnin jokaiselle vaiheelle erikseen stabiloimalla kunkin vaiheen lähtöjännitteen ±3 % tarkkuudella. Huomaa kuitenkin, että se säätelee jännitettä pätötehon jakautumisen sijaan; jos kolmivaiheinen kuormavirta on vakavasti epätasapainossa (esim. ero yli 50 %), suosittelemme kuormituksen jakautumisen optimointia.

4. Miten laitteen ohitustoiminto toimii?

Sisäisen ylikuormituksen, oikosulun, ylikuumenemisen tai komponenttivian sattuessa ohjauspiiri kytkee kuorman automaattisesti verkkovirran ohituspiiriin. Tässä vaiheessa yksikkö toimii vain johtimena; kun jännitteensäätö on poistettu käytöstä, jatkuva virransyöttö loppupään laitteisiin säilyy. Samanaikaisesti paneeli laukaisee ääni- ja visuaalisen hälytyksen varoittaakseen huoltohenkilöstöä.

5. Kuinka usein hiiliharjat on vaihdettava?

Hiiliharjan käyttöikä riippuu jännitteen vaihtelujen taajuudesta ja kuormitusvirran suuruudesta. Normaalikäyttöolosuhteissa keskimääräisellä verkon laadulla normaali käyttöikä on noin 3-5 vuotta. Suosittelemme vaihtamista, kun havaitaan merkittäviä lähtöjännitteen vaihteluita tai kun harja on kulunut kolmannekseen alkuperäisestä pituudestaan. Vaihtaminen on helppoa ja voidaan suorittaa 15 minuutissa.

6. Voidaanko yksiköitä kytkeä rinnan kapasiteetin lisäämiseksi?

Kahden SBW-jännitestabilisaattorin lähtöjen kytkemistä suoraan rinnan ei suositella. Jos tarvitaan suurempaa tehoa, on suositeltavaa valita SBW-30K, SBW-50K tai korkeampi mitoitusmalli tai ottaa meihin yhteyttä räätälöityä korkean kapasiteetin keskitettyä jännitteen stabilointiratkaisua.
