10kVA automaattinen jännitesäädin

Jännitteen laatuongelmat jäävät usein huomiotta pienissä ja keskisuurissa tehtaissa. Verkkojännitteen vaihtelut voivat aiheuttaa CNC-ohjaimien uudelleenkäynnistymisen, moottorin vääntömomentin muuttumisen epävakaaksi, lämmityslämpötilojen poikkeamisen ja taajuusmuuttajat (VFD) laukaisemaan hälytyksiä – tai jopa polttaa tehomoduuleita vaikeissa tapauksissa. Yksittäinen jännitepiikki voi vahingoittaa tuotantolaitteita satojen tuhansien yuanien arvosta, kun taas koko tuotantolinjan jännitehäviöiden aiheuttamat seisokit voivat aiheuttaa tuhansien yuanien tappioita tunnissa.

AVS-10000 on suunniteltu asennettavaksi tehtaan pääjakelulaatikon jälkeen ja se syöttää virtaa kaikkiin suuren kuormituksen laitteisiin (kuten ilmakompressorit, ruiskuvalukoneet, keskusilmastointi, kuivaimet ja valaistusjärjestelmät).

Kun verkkojännite vaihtelee välillä 130 V ja 270 V, 10 KVA:n automaattinen jännitesäädin vaihtaa automaattisesti hanat varmistaakseen, että lähtöjännite pysyy vakaana turvallisella alueella 180–255 V pitäen tarkkuuden ±8 %. Sen toroidimuuntajan hyötysuhde on yli 96 %, mikä varmistaa, että se ei ylikuumene edes pitkäaikaisen täyden kuormituksen aikana; 50 A nollattava katkaisija kestää useita moottoreita käynnistettäessä syntyviä suuria käynnistysvirtoja, mikä estää häiritsevän laukaisun.

Harkitse pientä muottipajaa, jossa on 20 tietokonetta, 5 CNC-konetta ja 3 ilmastointilaitetta: AVS-10000:n asennuksen jälkeen jännitehäiriöistä johtuvat laitehäiriöt vähenivät 12 tapauksesta vuodessa yhteen, mikä johti yli 50 000 RMB:n vuotuisiin säästöihin ylläpitokustannuksissa ja tuotantokatkoksista johtuvissa tappioissa.

Tuoteparametri

Tärkeimmät ominaisuudet

1. Suuritehoinen keskitetty sääntely

AVS-10000 tuottaa 4800 W jatkuvaa aktiivista tehoa, joka riittää käsittelemään useimpien pienten tehdastilojen kokonaiskuormituksen. Se käyttää teollisuusluokan tulo-/lähtöliittimiä, joiden avulla käyttäjät voivat liittää suoraan 10 mm² tai 16 mm² kaapeleita, mikä eliminoi sovittimen pistorasian tarpeen ja varmistaa turvallisuuden ja luotettavuuden.

2. 50 A teollisuusluokan katkaisija

Toisin kuin kotitalousmalleissa, AVS-10000 on varustettu 50 A lämpömagneettisella katkaisijalla, joka tarjoaa erinomaisen katkaisukyvyn ja ylijännitesuojan. Se kestää kolmivaiheisten moottoreiden käynnistämiseen liittyviä käynnistysvirtoja – jopa 6–8 kertaa nimellisvirtaa alle sekunnin ajan –, mikä estää toistuvien laukaisujen aiheuttamat tuotantohäiriöt. 10KVA:n automaattinen jännitteensäädin tarjoaa myös tarkan ylikuormitussuojan: jos kuorma jatkuvasti ylittää 4800 W, katkaisija laukeaa muutamasta sekunnista kymmeniin sekunteihin, mikä suojaa muuntajaa ja sähköjohtoja tehokkaasti.

3. 7-napainen toroidaalinen muuntaja – nopea vaste, pieni häviö

· Kierrejännitteen suunnittelu tarjoaa noin 15–20 V:n säätöaskeleita kosketusta kohti ja vasteaika <40 ms.

· Toroidaalinen rakenne minimoi magneettivuodot ja estää sähkömagneettiset häiriöt lähellä olevien PLC:iden, antureiden ja instrumenttien kanssa.

· Luonnollinen jäähdytys (tuulettimeton rakenne) eliminoi puhaltimen vian aiheuttaman ylikuumenemisen sammumisen riskin.

· Tukee 120 % lyhytaikaista ylikuormitusta (60 sekuntia) tuotantoprosessien huipputehotarpeiden täyttämiseksi.

4. Kattava suojaus ja valvonta

· Ylikuumenemissuoja: Katkaisee automaattisesti lähdön, jos sisälämpötila saavuttaa ≥120°C; jatkaa toimintaansa automaattisesti, kun lämpötila laskee.

· Ylijännite-/alijännitesuoja: Katkaisee lähdön, jos jännite putoaa 180–255 V alueen ulkopuolelle; käynnistyy automaattisesti uudelleen (aikaviiveellä), kun jännite tasaantuu.

· Oikosulkusuojaus: Nopea laukaisu 50 A:n katkaisijan kautta.

· Viivästetty käynnistys: Valittavissa 6 sekunnin (yleiset laitteet) tai 180 sekunnin (kompressorit/jäähdytyslaitteet) viive, jolla estetään samanaikaisen käynnistyksen aiheuttamat virtapiikit.

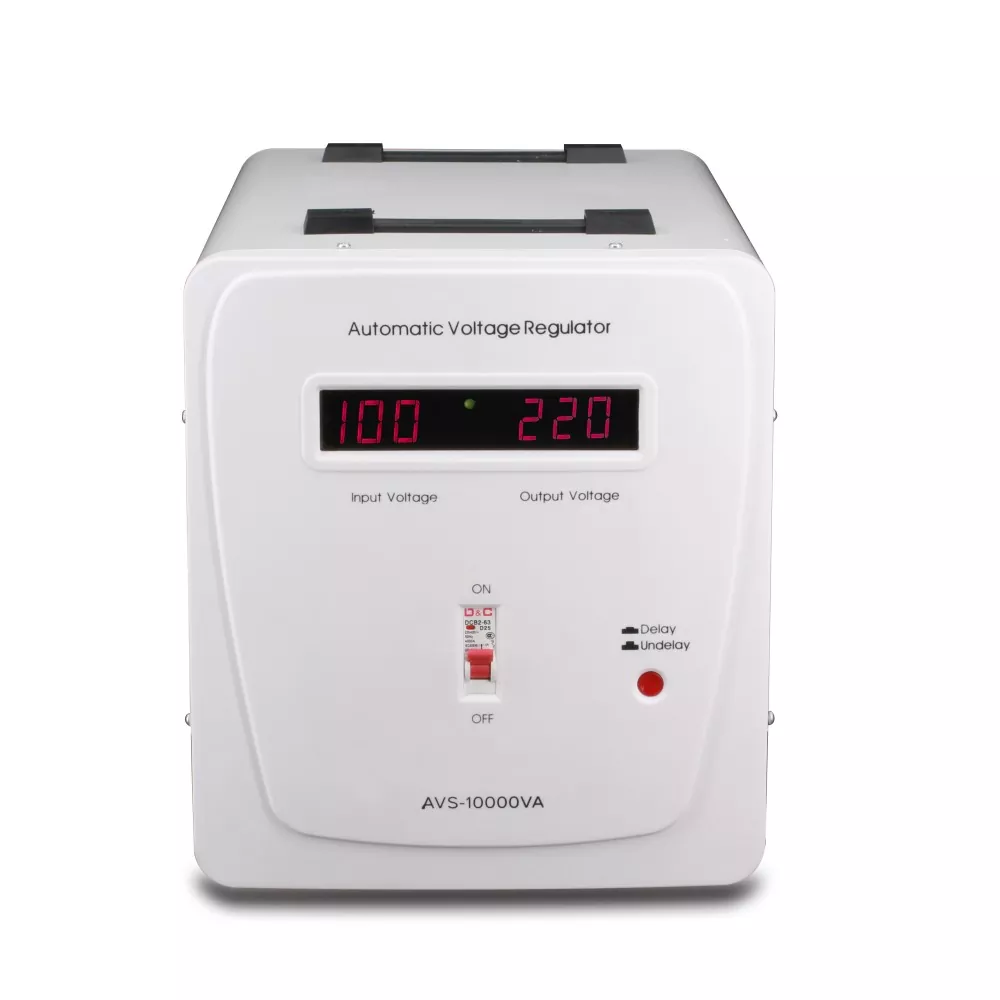

· LED-merkkivalot ja kaksi volttimittaria: Tulojännitteen, lähtöjännitteen ja käyttötilan reaaliaikainen seuranta, mikä helpottaa tarkastushenkilöstön nopeaa arviointia.

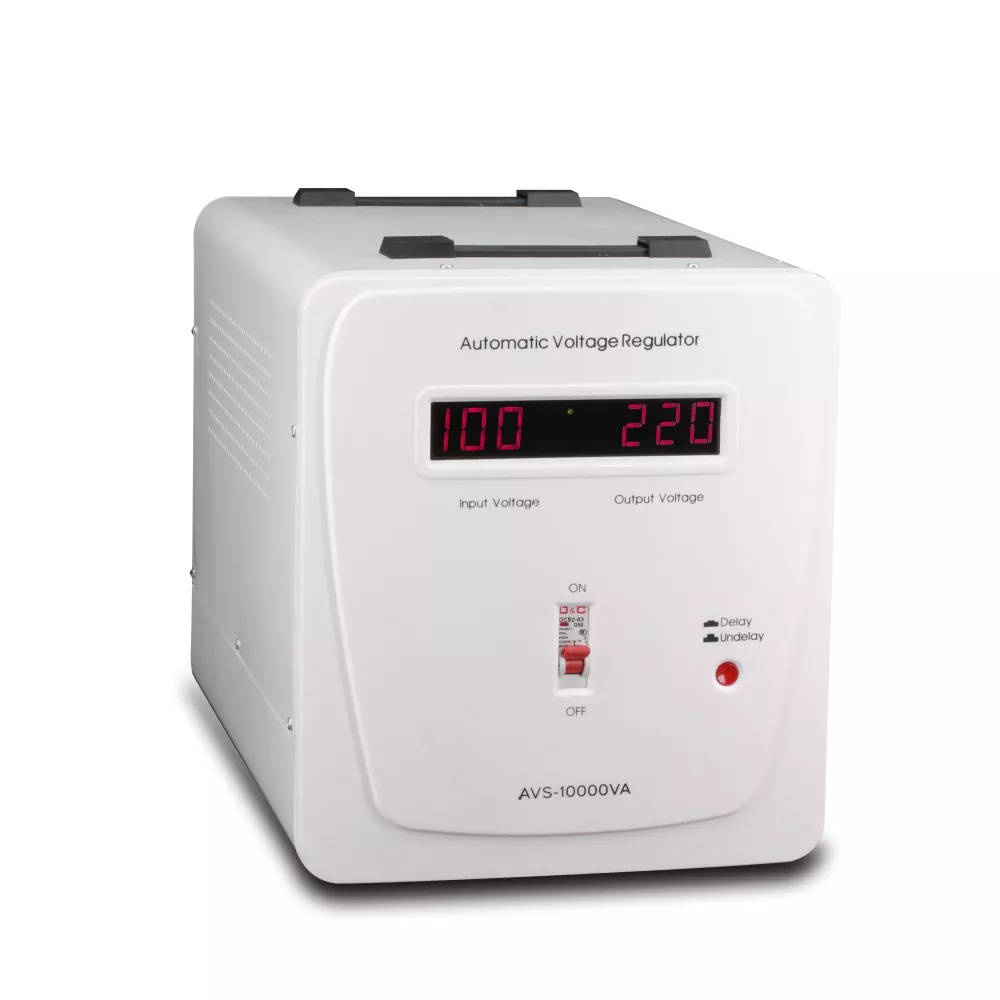

5. Vankka tornikotelo teollisuusympäristöihin

Mitat: 405×260×310mm; Nettopaino: 15,5 kg; Metallikotelo, jossa tuuletusritilät edessä, takana ja sivuilla. Soveltuu sijoitettavaksi jakelukaappiin, telineisiin tai lattialle. Käyttölämpötila: 0–40°C; Suhteellinen kosteus: 10–90 % (ei tiivistyvä); täyttää standardien teollisuuslaitosten vaatimukset.

6. Saumaton integrointi generaattoreiden ja UPS:n kanssa

Kun siirrytään generaattoriin sähköverkon epävakauden tai sähkökatkojen vuoksi, generaattorin lähtöjännite ja taajuus voivat vaihdella. AVS-10000:n kytkeminen alavirtaan generaattorista stabiloi lähtöjännitteen ja suojaa herkkiä alavirran laitteita. Se voidaan myös kytkeä sarjaan online-UPS:n kanssa – jossa UPS tarjoaa akun varauksen ja AVS varmistaa jännitteen vakauden – luoden kokonaisvaltaisen virranlaaturatkaisun.

Tuotesovellukset

1. Pienet tehtaat / jalostuspajat

Skenaario: Tilat, joissa on 10–20 CNC-työstökonetta, ilmakompressorit, pölynpoistopuhaltimet, valaistusjärjestelmät ja tietokoneet. Kokonaiskuorma on noin 4000W.

Ratkaisu: Asenna AVS-10000 pääjakotauluun, jotta kaikkien laitteiden jännite vakautuu. Tulokset: Moottorit toimivat sujuvasti, koneistuksen tarkkuus paranee ja ohjaimet eivät enää käynnisty uudelleen odottamatta.

ROI: Perustuu viiden vikatilanteen vähennykseen vuodessa, joista kukin maksaa 2 000 RMB:n tappioita, laitekustannukset peritään takaisin vuoden kuluessa.

2. Suuret kylmävarastot / karjatilat

Skenaario: Useita kompressoreja, puhaltimia, lämmittimiä ja valvontajärjestelmiä. Jännitteen vaihtelut aiheuttavat usein kompressorin palamista (korjauskustannukset: 3 000 RMB yksikköä kohti).

Ratkaisu: Asenna yksi AVS-10000 vakauttaaksesi koko kylmävaraston jakelupaneelin virransyötön 180 sekunnin viiveasetuksella kompressorien suojaamiseksi.

Tulokset: Kompressorin käyttöikä pidentää 2–3 kertaa; vuosittaiset ylläpitokustannukset pienenevät yli 10 000 RMB:llä.

3. Viestinnän tukiasemat / palvelinhuoneet

Skenaario: Tukiasemat, jotka sisältävät hakkuriteholähteitä, RRU:ita, BBU:ita ja ilmastointiyksiköitä. Verkkojännite vaihtelee huomattavasti 140 V - 260 V välillä.

Ratkaisu: Yhdistä AVS-10000 hakkurivirtalähteisiin varmistaaksesi, että tukiasemalaitteet toimivat normaalilla jännitealueella, mikä vähentää yhteyden katkeamista.

Tulokset: Laitevikojen määrä laskee 70 %; tukiaseman saatavuus nousee 99,9 prosenttiin.

4. Kaupalliset keittiöt / suuret ravintolat

Skenaario: Useiden sähköuunien, astianpesukoneen, jääpalakoneen ja jääkaapin samanaikainen käyttö aiheuttaa vakavia jännitehäviöitä.

Ratkaisu: Käytä AVS-10000:ta keskitettyyn jännitteen stabilointiin varmistaaksesi vakaan jännitteen kaikille keittiön laitteille, mikä estää ongelmia, kuten riittämättömät uunin lämpötilat ja palaneet astianpesukoneohjaimet.

Tulokset: Tasainen ruoanvalmistuksen laatu ja huomattavasti pienemmät ylläpitokustannukset.

5. Pienet vesilaitokset / pumppausasemat syrjäisillä alueilla

Skenaario: Vesipumppujen moottorit ylikuumenevat ja palavat alhaisen jännitteen vuoksi, mikä häiritsee vedensyöttöä. Ratkaisu: AVS-10000 toimii vesipumpun ohjauskaapeilla; se ylläpitää korkeaa lähtöjännitettä myös jännitehäviöiden aikana, mikä varmistaa moottorin luotettavan käynnistyksen ja toiminnan.

Tulos: Vesipumppujen jatkuva käyttöaika pidentynyt ja hätäkorjausten tiheys vähentynyt.
