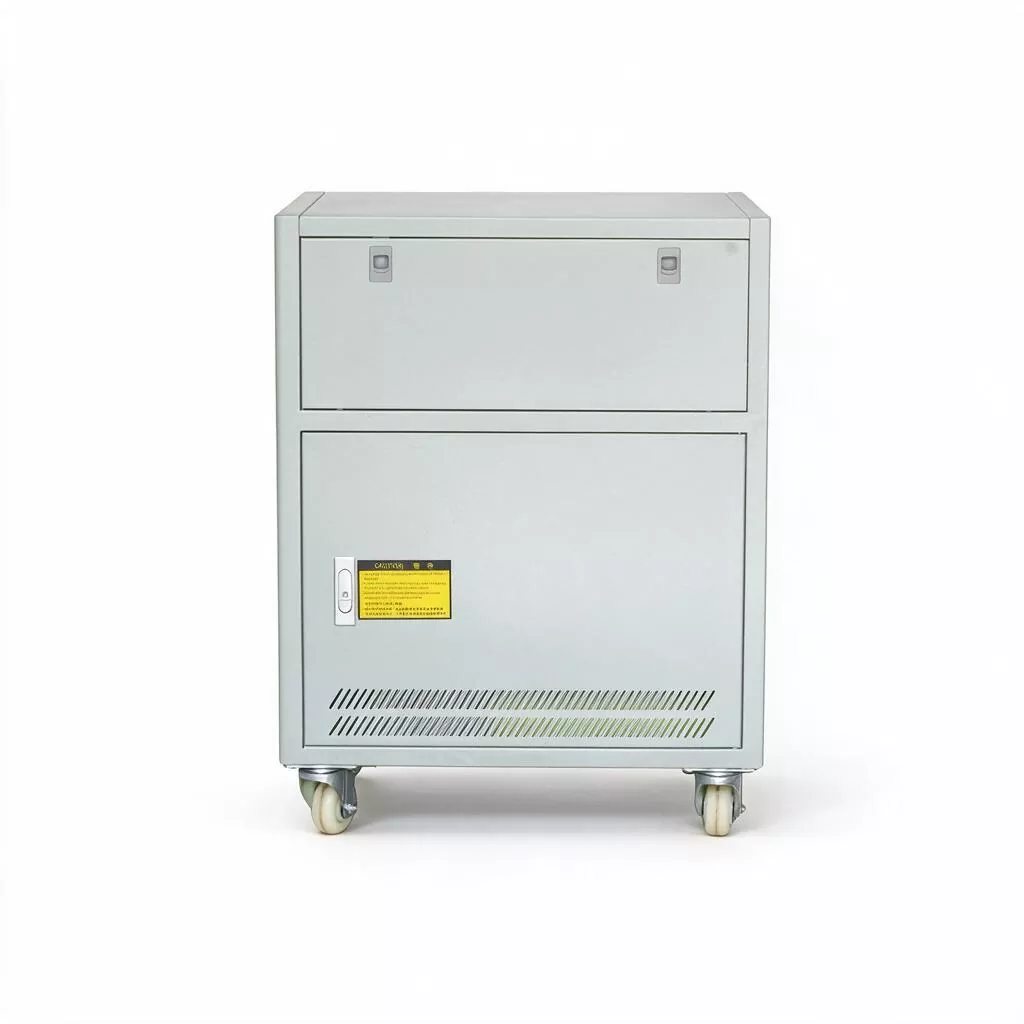

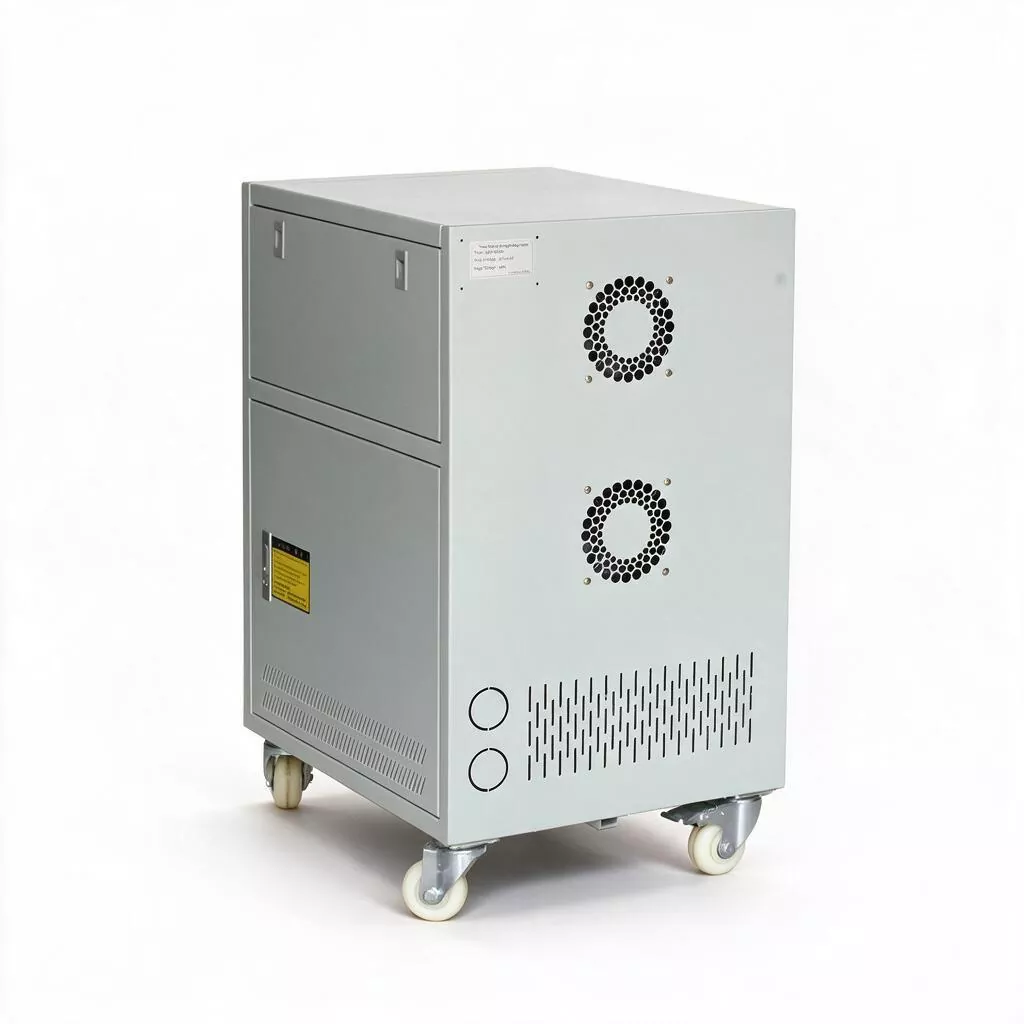

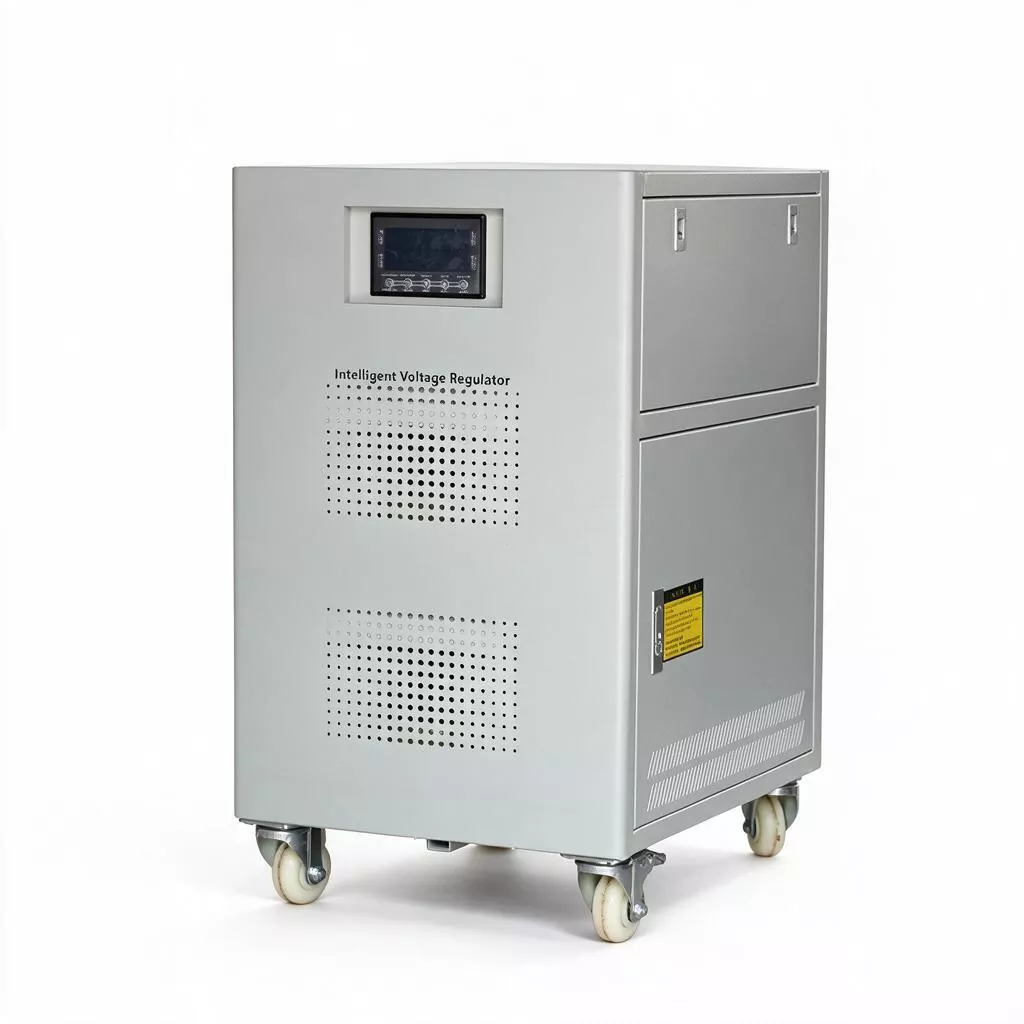

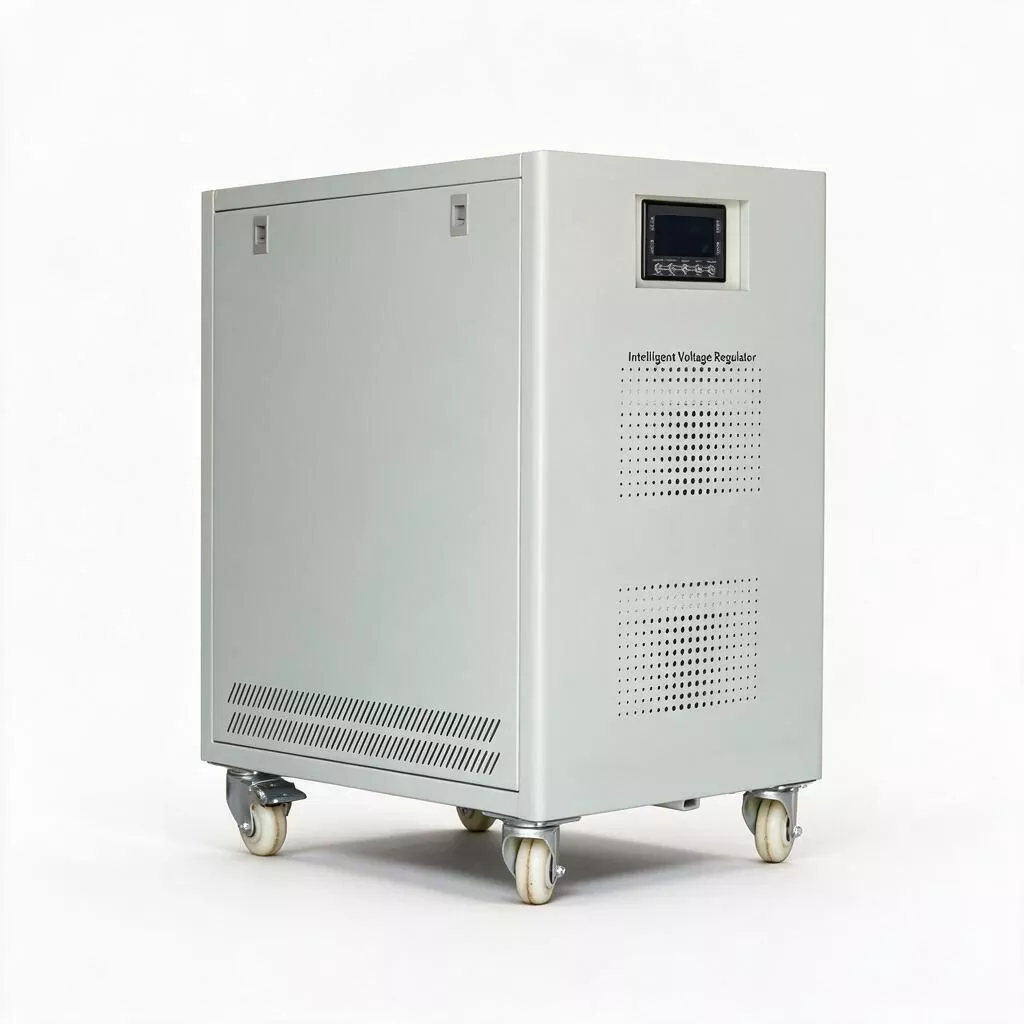

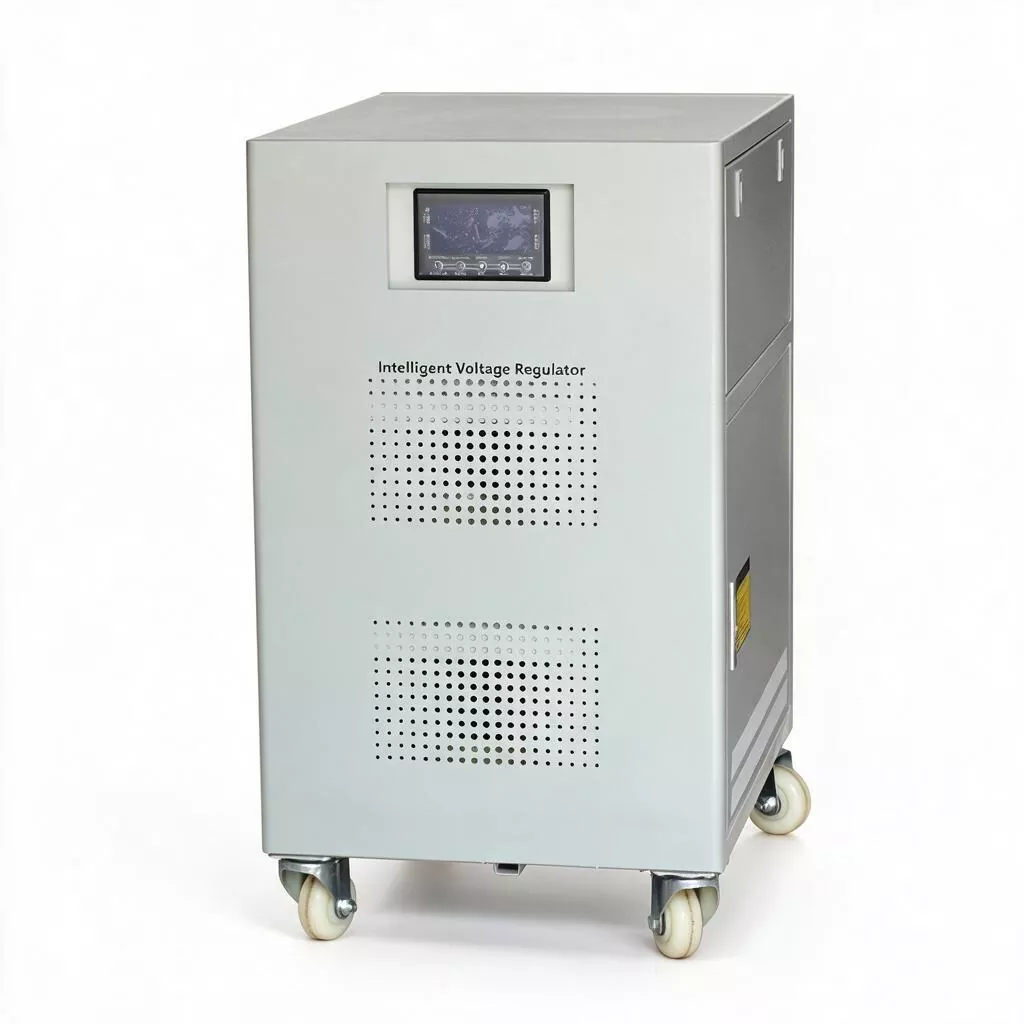

3-vaiheinen 50 kVA servomoottori AVR

Nykyaikaiset tehtaat ja suuret kaupalliset tilat ovat täynnä lukuisia epälineaarisia kuormia: taajuusmuuttajat, servokäytöt, UPS, kytkentävirtalähteet, LED-valaistusohjaimet jne. Ne tuottavat suuren määrän harmonista virtaa (pääasiassa 5., 7. ja 11. harmoninen) käytön aikana.

Nämä harmoniset eivät ainoastaan ​​pahenna itse jännitteen stabilisaattorin lämmöntuotantoa ja häviötä, vaan ne ruiskutetaan takaisin sähköverkkoon aiheuttaen lisälämpötilan nousua muuntajan käämeissä, nollajohdon ylikuormituskuumenemista, loistehon kompensointikondensaattoripariston ylivirtahäiriöitä ja jopa tulolinjan pääkytkimen laukaisua.

Lisäksi kolmivaihekuormituksen epätasapaino johtaa nollapisteen poikkeamiseen, mikä aiheuttaa eriasteisia kolmivaihejännitteen poikkeamia sähkönjakeluhuoneen pienjännitepuolella, mikä vaikuttaa kaikkien käyttäjien sähkön laatuun koko väylällä.

3-vaiheinen 50KVA servomoottori AVR ei ole yksinkertainen sähkömagneettinen jännitteensäätölaite:

1. Kaksisuuntainen sähköeristys: Kompensoimalla muuntajan sähkömagneettista kytkentää SBW-50KVA muodostaa luonnollisen sähköisen eristyskerroksen tulon ja lähdön väliin, heikentäen tehokkaasti sähköverkon puolelta tulevaa salamapiikkiä ja jännitepiikkejä, jotka tunkeutuvat herkkiin alavirran laitteisiin, ja vaimentaa verkkopuolen harmonisen puolen tehonsyöttöä käänteisvirtaa.

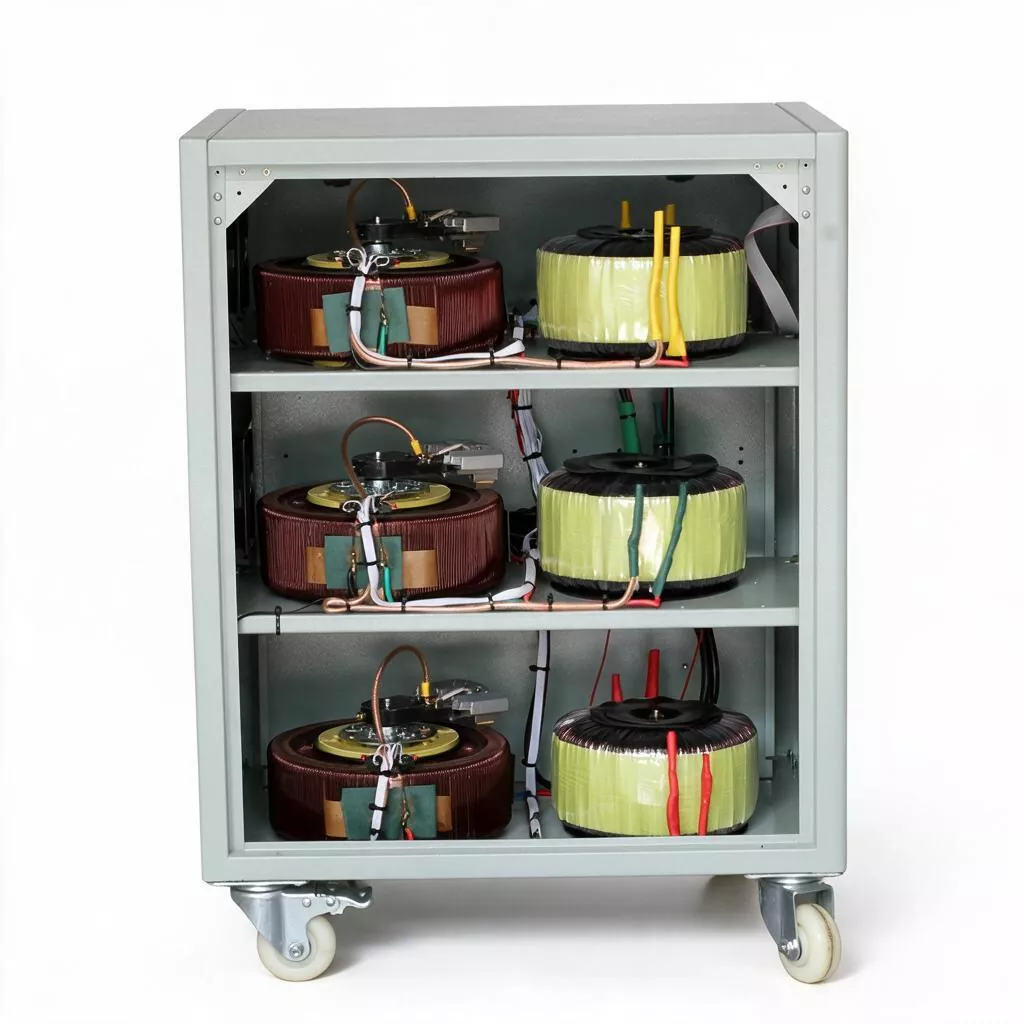

2. Kolmivaiheinen riippumaton irrotussäätö: Jokaisessa vaiheessa on itsenäinen näytteenotto-, ohjaus- ja servokäyttöpiiri. Vaikka kuorma takapäässä on vakavasti epätasapainoinen (esimerkiksi vaihe A on kytketty suureen määrään yksivaiheisia valaisimia ja toimistolaitteita, kun taas vaiheet B ja C on kytketty kolmivaiheiseen tehoon), jännitteenvakain voi stabiloida kolmivaiheisen lähtöjännitteen tarkkuusalueella, mikä eliminoi ongelman, joka liittyy epäsymmetrisen väylän häiriön pienentämiseen muuntajan jännitehäviön ja nollapisteen alijännitteen puolella.

3. Korkea toleranssi ja iskunestokyky: Poikkeaa elektronisesta järjestelmästä, joka perustuu IGBT/SCR:ään katkaisusäädössä, tämä tuote ottaa käyttöön sähkömagneettisen induktion servosäädön, ei tuota kytkentätaajuuden harmonisia ja lähtöaaltomuodon vääristymisnopeus on alle 0,1%. Samanaikaisesti sen muuntaja- ja hiiliharjakomponenteilla on erittäin korkea lyhytaikainen lämmönkestävyys, joka kestää rauhallisesti moninkertaisen nimellisvirran ylijännitevaikutuksen suurten kompressorien, puhaltimien ja puristimien käynnistyksen aikana, eivätkä ne laukaise helposti ylivirtaohitussuojaa kuten elektroniikkalaitteita.

4. Järjestelmätason valvonta ja yhteenliittäminen: Tuote on varattu RS485-tietoliikennerajapinnoille ja kuivakontaktihälytyssignaaleille, jotka voidaan integroida saumattomasti tehtaan energianhallintajärjestelmään (EMS) tai tehonvalvontajärjestelmään (SCADA), mikä mahdollistaa keskeisten parametrien, kuten tulo-/lähtöjännitteen, kuormitusvirran ja sisäisen lämpötilan, reaaliaikaisen etävalvonnan sekä tukevat yhteenliitännät A-, TS-pään virtakytkimillä ja rakennuksen katkaisimilla. täydellinen älykäs virtalähteen takuujärjestelmä.

Tuoteparametri

Tärkeimmät ominaisuudet

1. Kaksisuuntainen sähköenergian puhdistus

Hyödyntämällä kompensointimuuntajan sähkömagneettista eristysominaisuutta, se estää tehokkaasti harmonisten (erityisesti 5., 7. ja 11. harmonisten) käänteisen siirron kuormituspuolelta sähköverkkoon, mikä vähentää muuntajien ja loistehon kompensointilaitteiden vikaantumisriskiä; samalla se vaimentaa jännitteen välkkymistä ja ylijännitevaikutuksia sähköverkon puolella tarjoten puhdasta virtalähdettä tarkkuuskuormituksille.

2. Kolmivaiheinen riippumaton korkean tarkkuuden säätö

Vaihe vaiheelta riippumattoman näytteenotto- ja ohjaustekniikan avulla jokainen vaihejännite havaitaan ja kompensoidaan erikseen. Vaikka kolmivaiheinen kuormitusvirta olisi vakavasti epätasapainossa (epätasapainoaste > 30 %), ulostulon kolmivaihejännite voi silti pysyä ±3 %:n sisällä normaaleissa olosuhteissa, mikä eliminoi olennaisesti nollapisteen poikkeaman aiheuttamat turvallisuusriskit ja lisähäviöt.

3. Vahva lyhytaikainen ylikuormituskyky

Sähkömagneettisen induktion toimintaperiaatteen perusteella sillä on luonnollinen ylikuormitusmarginaali ja se kestää lyhytaikaista (≤ 5 sekuntia) yli 8 kertaa nimellisvirran käynnistysiskun, mikä sopii erityisen hyvin toistuviin käynnistys-pysäytysiskukuormitukseen, kuten suuritehoisiin taajuusmuuntimiin, keskitaajuisiin uuneihin ja suuriin nostolaitteisiin.

4. Nollaharmoninen lähtö

Lähtöaaltomuoto on standardi siniaalto, jonka aaltomuodon vääristymissuhde on < 0,1 %, eikä se tuota yliaaltoja. Verrattuna perinteisiin elektronisiin jännitteen stabilaattoreihin, se ei ruiskuta suurtaajuisia häiriöitä sähköverkkoon, ja se sopii erityisen hyvin lääketieteellisiin, tarkkuustesteihin ja viestintäpaikkoihin, joissa on tiukat sähkömagneettiset ympäristövaatimukset.

5. Redundantti kaksoisohitussuojaus

Integroitu manuaalisiin/automaattisiin kaksoisohitustoimintoihin. Kun jännitteenvakaimessa on sisäinen vika tai säännöllisen huollon aikana, se voi siirtyä saumattomasti suoraan virransyöttötilaan ohituskytkimen kautta varmistaakseen, että kuorma ei koskaan menetä tehoa. Kun huolto on suoritettu, 3-vaiheinen 50 KVA Servo Motor AVR voidaan kytkeä takaisin jännitteen stabilointitilaan, jolloin koko prosessi ei vaadi sammuttamista.

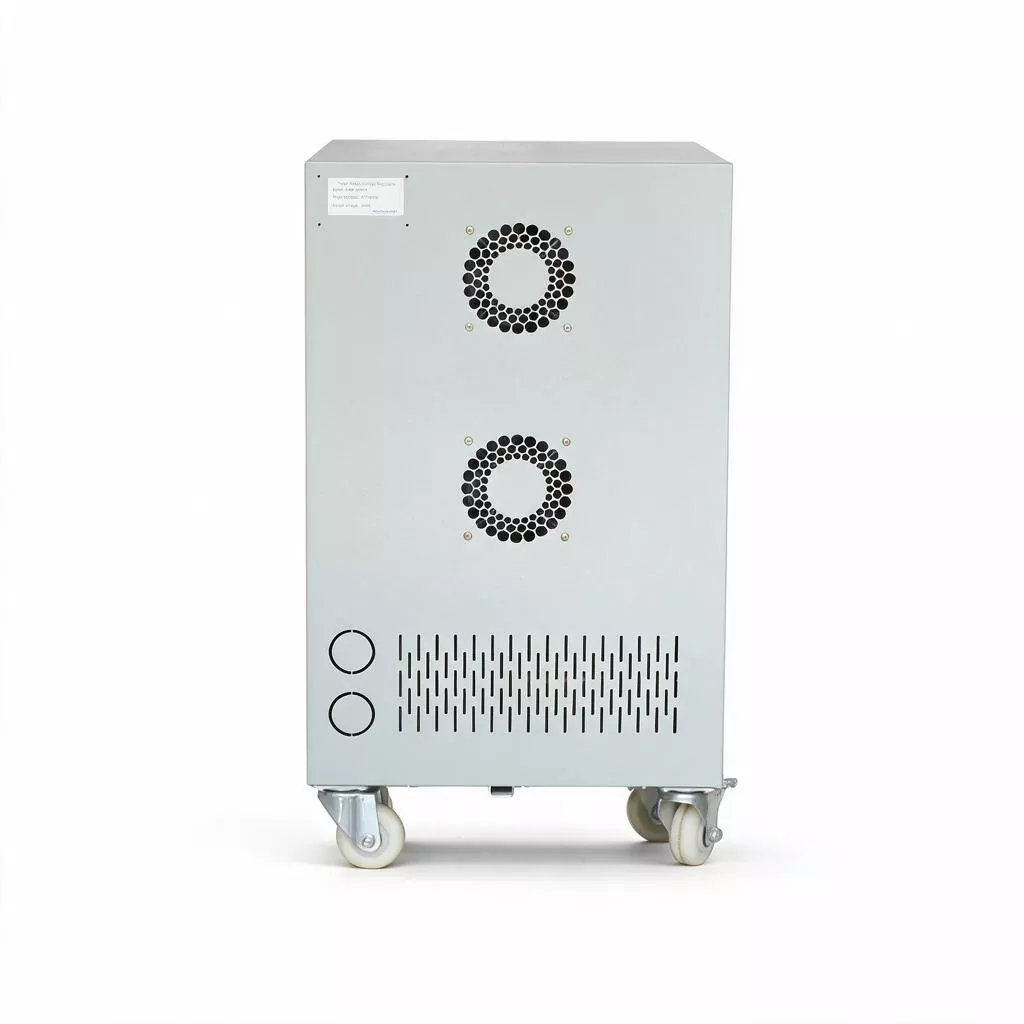

6. Suurikapasiteettinen lämmönpoisto ja erittäin pitkä käyttöikä

50KVA-tason lämmöntuotannossa käytetään suurikokoisia jäähdytyselementtejä ja älykkäitä lämpötilaohjattuja nopeudensäätöpuhaltimia varmistamaan, että täyden kuorman lämpötilan nousu on < 60 ℃. Kun valitaan A-luokan korkean eristystason materiaalit ja maahan tuodut kulutusta kestävät hiiliharjat, suunnittelun kokonaiskesto ylittää 15 vuotta, ja kokonaiskustannukset koko elinkaaren ajalta ovat paljon alhaisemmat kuin vastaavilla sähköisillä jännitteen stabilaattoreilla.

7. Viestinnän syvä integrointi

Vakiokokoonpano sisältää RS485-tiedonsiirtoliitännän (Modbus-RTU-protokolla) ja valinnaiset Profibus-DP- tai Ethernet-tiedonsiirtomoduulit. Sitä voidaan käyttää valvomon kolmivaiheisen jännitteen, virran, lämpötilan ja hälytystilan lukemiseen reaaliajassa, mikä mahdollistaa miehittämättömän käytön ja ennakoivan huollon.

Tuotesovellukset

1. Tarkkuusvalmistus ja huippuluokan laitteet: Tarjoa nollaharmonisia ja erittäin vakaita puhdasta virtalähdettä puolijohteiden pakkaus- ja testauslinjoille, SMT-juottokoneille ja tarkkuusmuottien käsittelykeskusten CNC-laiteryhmille, mikä parantaa tuottoprosenttia.

2. Virtalähde suurille lääketieteellisille laitoksille: Käytetään suurten lääketieteellisten kuvantamislaitteiden, kuten CT-laitteiden, MRI-järjestelmien ja lineaaristen kiihdyttimien jännitteen stabilointiin ja harmoniseen eristykseen korkea-asteen sairaaloiden radiologian ja isotooppilääketieteen osastoilla, mikä varmistaa kuvantamisen laadun ja laitteiden turvallisuuden.

3. Palvelinkeskukset ja Edge Computing -solmut: Tarjoa jännitteen stabilointi ja yliaaltojen ohjaus pienten ja keskisuurten datahuoneiden ja 5G-ydinkonvergenssidatahuoneiden kytkinteholähteille ja tarkkuusilmastointijärjestelmille, mikä vähentää UPS-tulon harmonisia häviöitä ja pidentää akun käyttöikää.

4. Ajoneuvojen valmistus- ja autoosien tuotantolinjat: Tarjoa ohjauskaappeja ja servokäyttöjärjestelmiä hitsausrobottityöasemille, maalausroboteille ja suurille leimauslinjoille, jotta voidaan varmistaa moniakselisten liitosten tarkkuus ja välttää jännitteen vaihteluiden aiheuttamia hitsausroiskeita tai maalausvirheitä.

5. Suuret kaupalliset kompleksit: Ostoskeskuksiin, viiden tähden hotelleihin ja suuriin messuhalleihin asennetut tärkeimmät sähkönjakeluhuoneet tarjoavat keskitetyn sähkön laadun optimoinnin koko kerroksen tai koko rakennuksen teholle ja valaistukselle, liukuportaille ja keskusilmastointiyksiköille.

6. Kemian- ja lääketeollisuus: Tarjoa jännitteen stabilointisuoja reaktioastioiden sekoitusmoottoreille, sentrifugeille ja ilmakompressoriryhmille ja myös vaimentaa moottorin taajuusmuuttajien synnyttämiä harmonisia häiriöitä DCS-ohjausjärjestelmiin ja paikan päällä oleviin instrumentteihin.

Tukee räätälöintiä

KTAC tarjoaa 3-vaiheisia 50KVA Servo Motor AVR OEM/ODM-palveluita, mukaan lukien ulkoasun värit, pakkausmenetelmät, tulo-/lähtöjännitealueet ja erikoistoimintomoduulit (kuten EMI-suodatinlaitteet, salamansuojalaitteet, RS232/RS485-valvontaliitännät) jne. Ota yhteyttä räätälöityjä ratkaisuja varten.

FAQ

1. Voiko 50 KVA jännitteen stabilisaattori todella saavuttaa "harmonisen eristyksen" vaikutuksen?

Kyllä. SBW-50KVA toimii kompensointimuuntajan periaatteella, jossa tulon ja lähdön välillä on sähkömagneettinen eristys. Sillä on luonnollinen vaimennusvaikutus korkeataajuisiin harmonisiin (erityisesti yli 5. harmonisiin) (pystyy tyypillisesti vaimentamaan 30-50 %). Samalla se ei synnytä kytkentätaajuuden harmonisia (toisin kuin PWM-tyyppiset elektroniset laitteet), mikä voi merkittävästi vähentää yliaaltojen käänteistä saastumista kuormituspuolelta sähköverkkoon. Mikäli tarvitaan perusteellisempaa harmonista säätöä, voimme lisätä aktiivisen suodattimen (APF) tai passiivisen suodattimen haaran etukäteen.

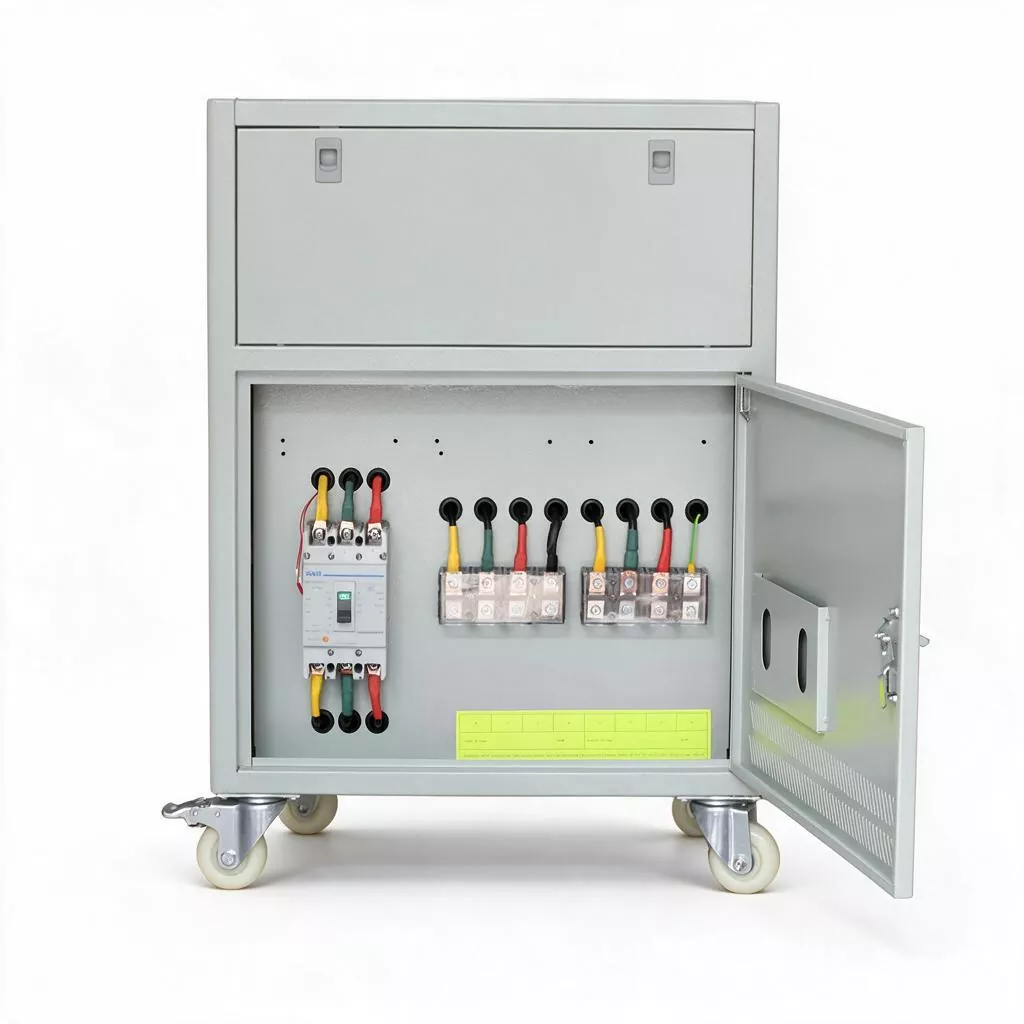

2. Mitä vaatimuksia etupään katkaisijalle on, kun tämä laite on kytketty virranjakelujärjestelmään?

50KVA-mallin nimellisvirta on noin 76A (kolmivaiheinen 380V). Ottaen huomioon moottorin tyyppisten kuormien aloitusaalto ja tietty kapasiteettimarginaali, on suositeltavaa konfiguroida etupäähän muovikoteloitu katkaisija (MCCB), jonka teho on 100A–125A, ja valita C/D-tyyppinen laukaisukäyrä. Tulevassa kaapelissa suositellaan käytettäväksi YJV 3×25mm² + 2×16mm² tai korkeampia eritelmiä, ja erityisvaatimukset on laskettava todellisen jännitehäviön johdon pituuden perusteella.

3. Voiko kolmivaiheinen riippumaton säätö ratkaista epäsymmetrisen kuormituksen aiheuttaman ylimääräisen nollavirran ongelman?

Se voi ratkaista jännitteen epätasapainoon liittyvän ongelman, mutta kolmivaiheinen riippumaton säätö säätää kunkin vaiheen jännitettä sen sijaan, että jakaisi väkisin kunkin vaiheen virtaa. Mikäli kolmivaihevirta kuormituspuolella on vakavasti epätasapainoinen (ero esimerkiksi yli 50A), jännitteenvakain voi varmistaa kolmivaiheisten jännitteiden symmetrian, mutta se ei voi vähentää nollavirtaa. Tällöin on suositeltavaa jakaa yksivaiheinen kuorma tasaisesti tehonjakelupäätteessä ja voimme neuvotella kuormitustasosuunnitelmasta.

4. Onko 3-vaiheisessa 50KVA Servo Motor AVR:ssä suojatoimintoja ohitustilassa?

Manuaalisessa ohitustilassa jännitteen stabilisaattorin ylikuormitus- ja ylijännitesuojatoiminnot eivät ole mukana. Tällä hetkellä takapään laitteet saavat virran suoraan verkkovirrasta, jolloin jännitetasaussuoja menetetään, mutta jatkuvuus säilyy. On suositeltavaa, että käyttäjät järjestävät huollon mahdollisimman pian ohituksen aikana. Automaattisen ohituksen (vikakytkentä) aikana laite valvoo edelleen verkkovirtaa. Jos verkkovirta on vakavasti epänormaali ja ylittää turvakynnyksen, jotkin suojasignaalit voivat silti laukaista etupään katkaisijan hälytyksen vuoksi.

5. Mitkä ovat 50KVA mallin jäähdytysratkaisun erityispiirteet?

50KVA-mallin (noin 2KW) tehohäviö ja lämmöntuotto ovat huomattavasti korkeammat kuin pienitehoisissa malleissa. Otamme käyttöön parannetun jäähdytysratkaisun "kupariputkipatteri + älykäs kaksoiskuulalaakeroitu tuuletin", jonka tuulettimen nopeus säädetään automaattisesti ilman askelmuutoksia sisäisen lämpötilan mukaan. Täyden kuormituksen 40 ℃ ympäristössä sisälämpötilan nousua valvotaan tiukasti 60 ℃ sisällä. On suositeltavaa varmistaa, että asennuksen aikana laitteen etu-, taka-, vasemmalla ja oikealla puolella on ≥30 cm:n rako lämmönpoistoa ja ilmanvaihtoa varten.

6. Vaikuttaako hiiliharjan pöly virranjakokaapin muihin sähkökomponentteihin?

Hiiliharja tuottaa pieniä määriä grafiittipölyä pitkäaikaisen liukumisen aikana. Olemme asentaneet kaapin sisälle erillisen pölynkeräyskaukalon ja irrotettavan pölysuodattimen. Suurin osa pölystä kerääntyy koneen pohjalle, eikä se karkaa virranjakokaappiin. Suosittelemme pölynimuria puhdistamaan alemman pölynkeräysaukon kerran puolessa vuodessa, mikä on erittäin kätevää käyttää.
