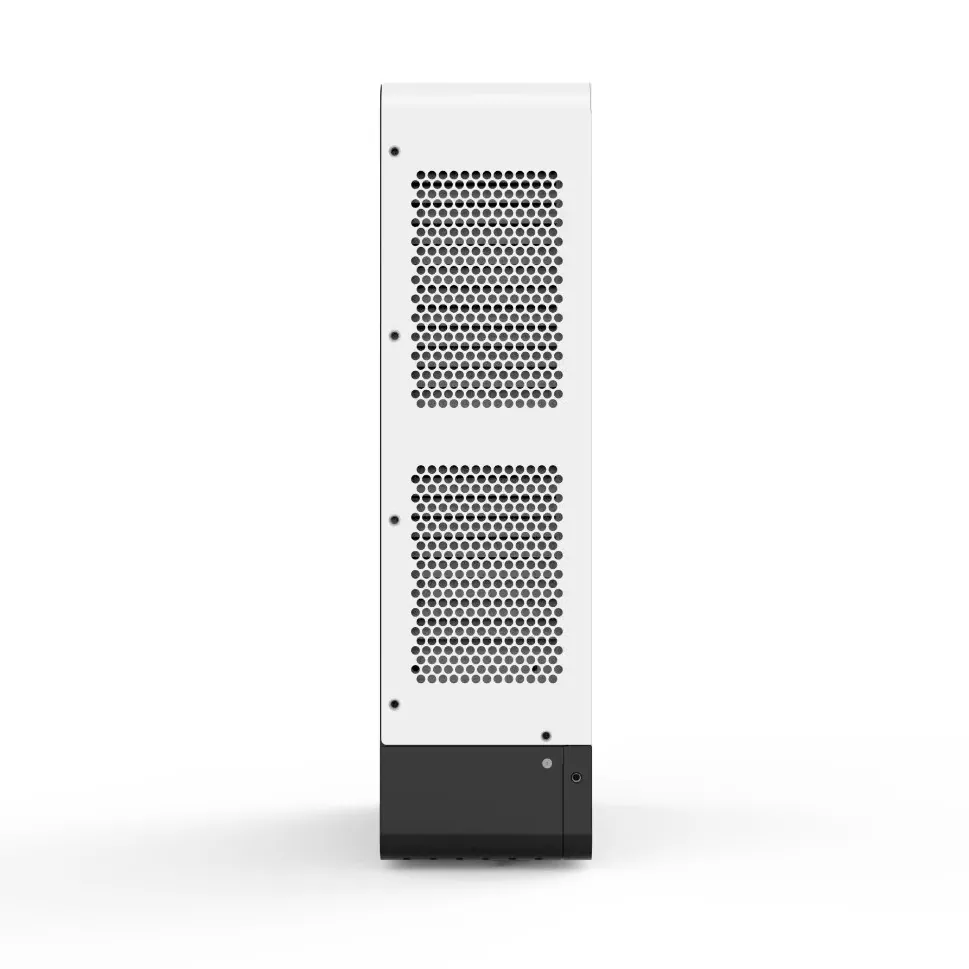

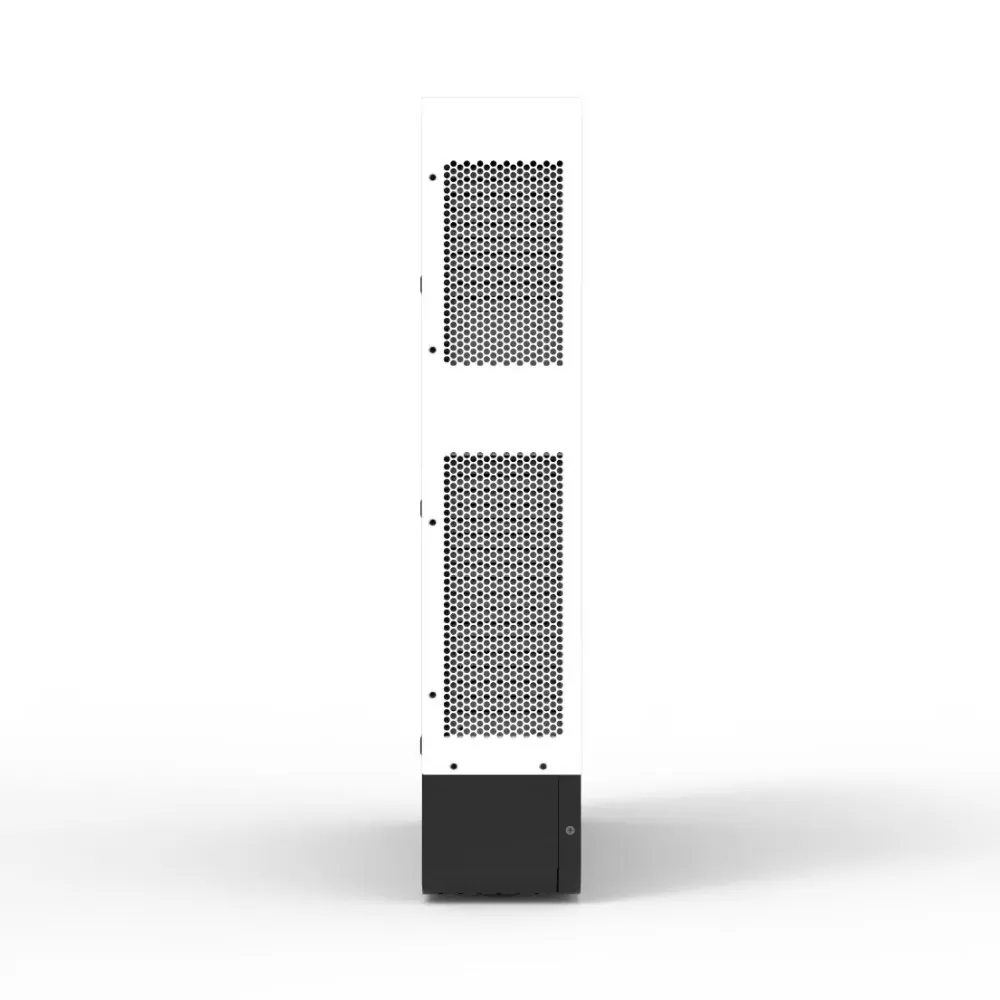

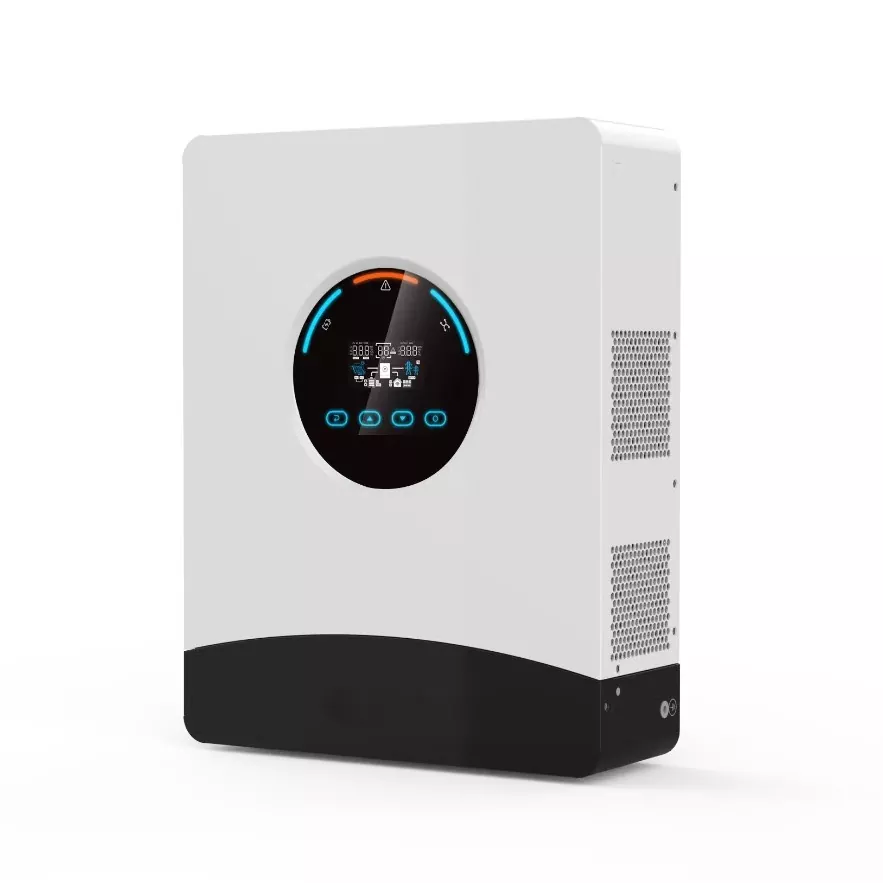

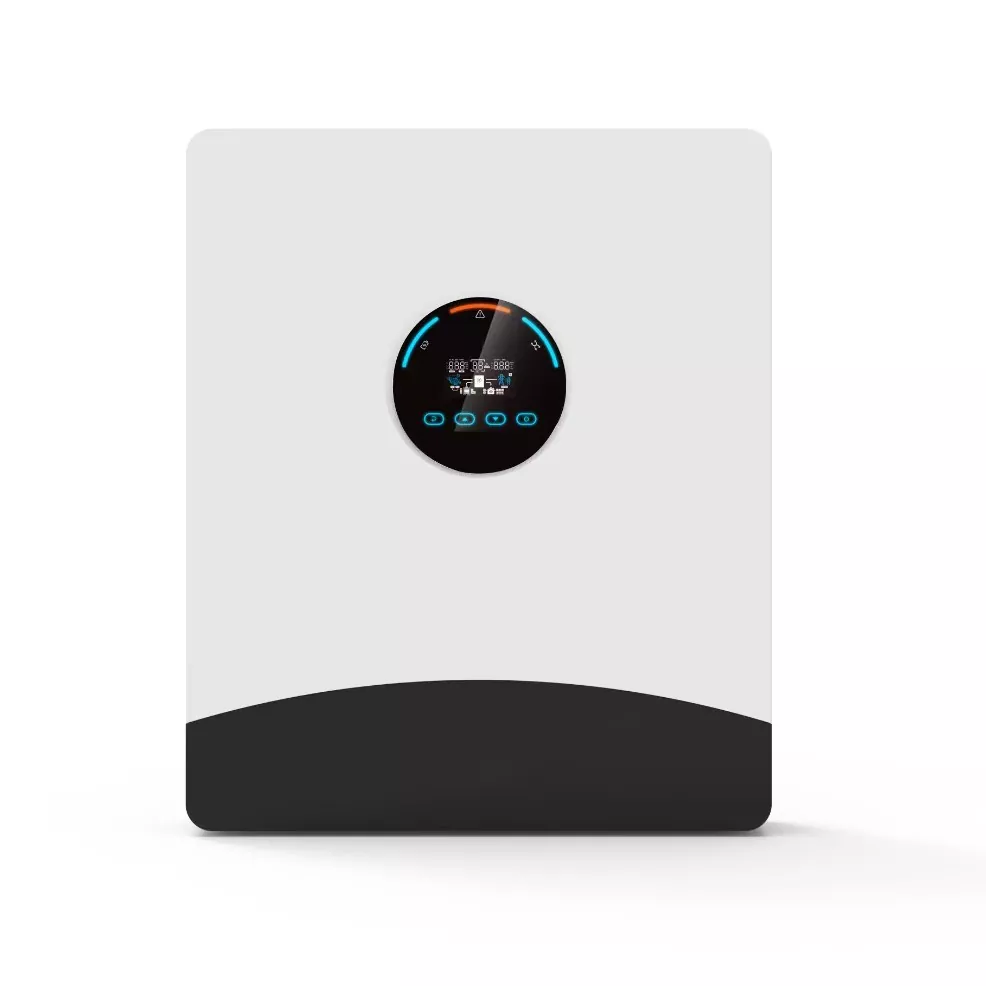

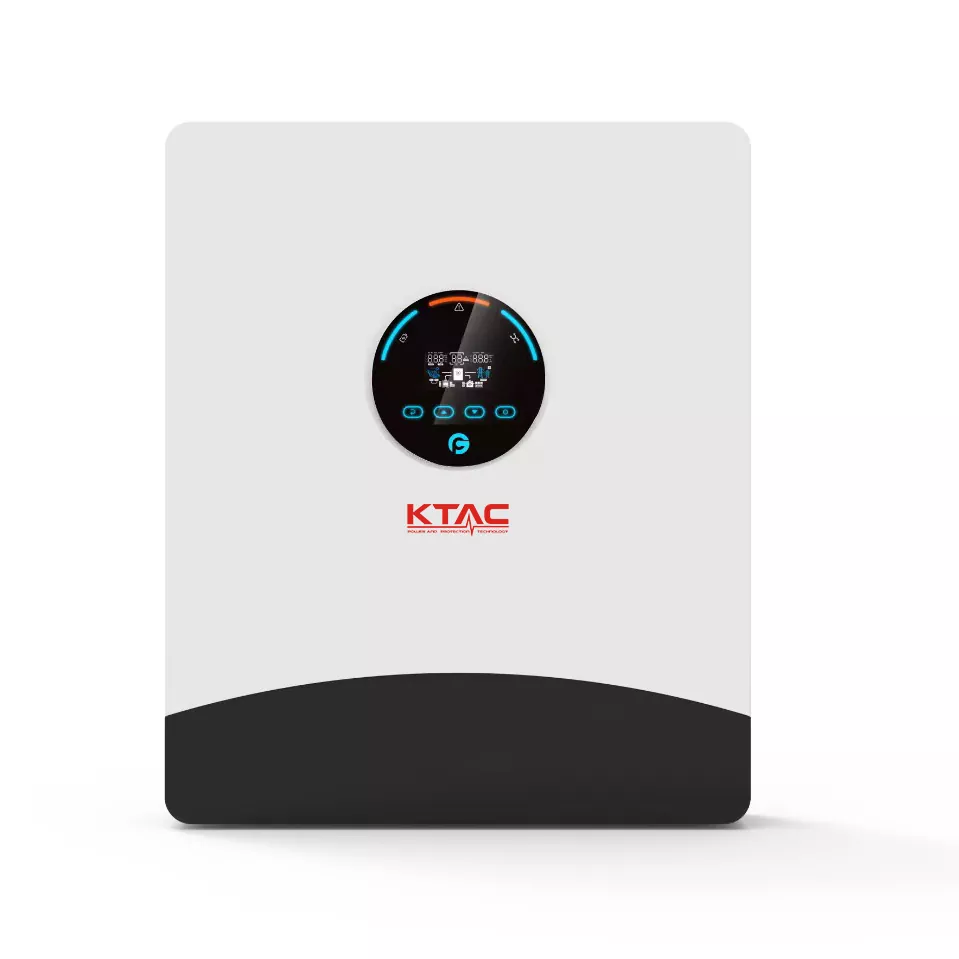

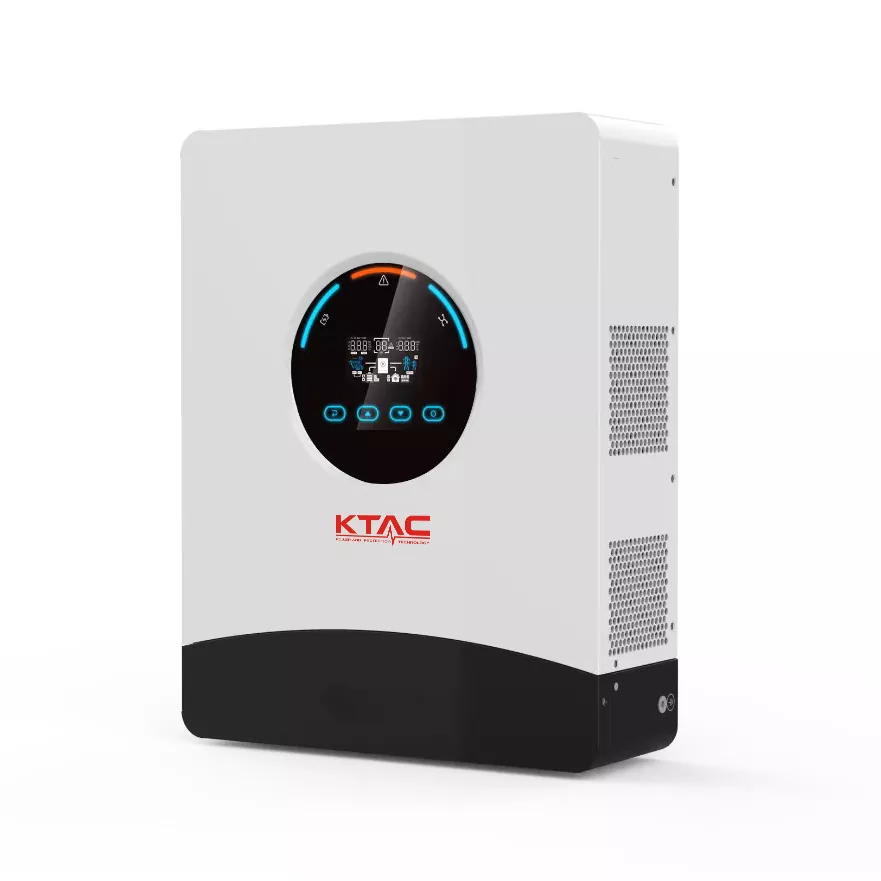

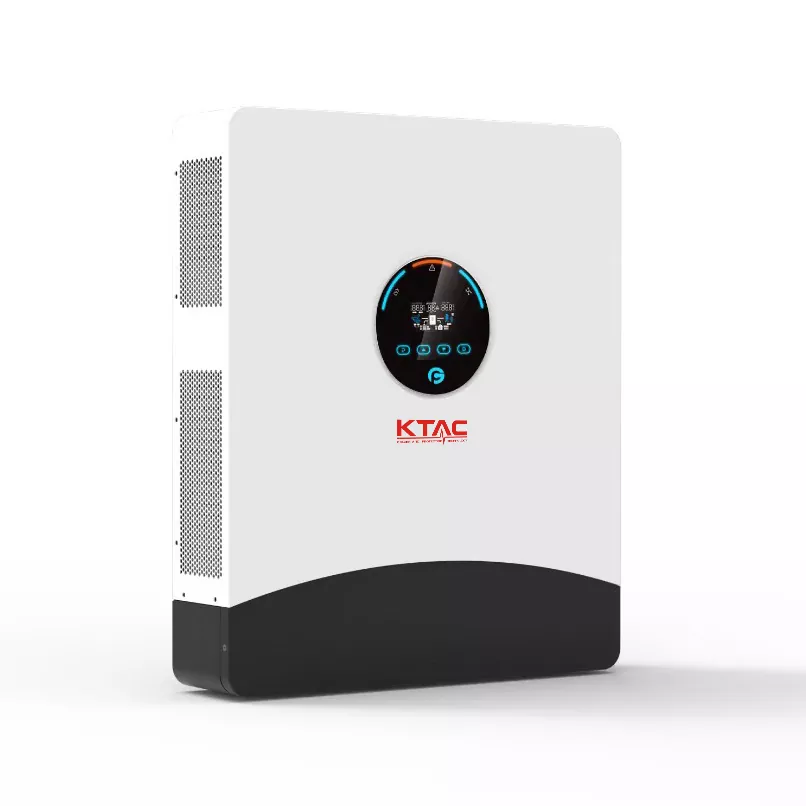

6 kW 48 V rinnakkaisverkon aurinkoinvertteri

6 kW:n 48 V:n rinnakkaisverkon aurinkomuuntaja (GPEO-6KL1) tarjoaa kustannustehokkaan pääsyn verkon ulkopuoliseen energian varastointiin. Se painaa vain 12,4 kg ja on 12 cm paksu, joten sen voi asentaa seinälle yksi henkilö. Se on ihanteellinen asuinparvekkeille, maaseudun itse rakennettuihin koteihin tai pieniin studioihin – erityisesti skenaarioissa, jotka vaativat kolmivaiheista tehoa, mutta joissa on kohtalainen kuormitus.

Sen 6 kW:n nimellisteho kestää helposti päivittäiset kuormat, kuten valaistuksen, jääkaapit ja tietokoneet. Se tukee jopa 12 yksivaiheisen yksikön (yhteensä 72 kW) rinnakkaisliitäntää tai 3 yksikön kokoonpanoa 380 V:n kolmivaiheiseen järjestelmään (yhteensä 18 kW), joka pystyy ohjaamaan kolmivaiheisia vesipumppuja tai pieniä työstökoneita.

Siinä on yksikanavainen laajajännitteinen MPPT-tulo (85–450 V) ja maksimilatausvirta 120 A; Kun se yhdistetään 48 V:n litiumakun kanssa, se saavuttaa 98 %:n huippuhyötysuhteen. Tämä taloudellinen off-grid-ratkaisu takaa turvallisuuden, vakauden ja mielenrauhan IP54-suojauksella ja 10 ms:n UPS-kytkentäajalla.

Älykkään rinnakkaistekniikan ansiosta jopa 12 yksikköä voidaan kytkeä rinnan (yhteensä 72 kW), ja vähintään 3 yksikköä voi muodostaa 380 V:n kolmivaiheisen järjestelmän, mikä mahdollistaa joustavan tehon ja vaiheen laajentamisen samalla, kun saavutetaan 98,0 % huipputehokkuus ja 99,9 % MPPT-tehokkuus.

Tärkeimmät ominaisuudet

1. Kevyt ja kannettava

Nettopaino vain 12,4 kg ja paksuus 12 cm, joten yksi henkilö pystyy käsittelemään kuljetuksen ja seinäasennuksen. 6 kW:n 48 V rinnakkaisverkon aurinkoinvertteri sopii ahtaisiin ympäristöihin, kuten koteihin, asuntoihin ja autotalliin.

2. Kustannustehokas off-grid-ydin

Tällä yksiköllä on 3 vuoden takuu, joka on optimoitu kustannustehokkuuteen ja samalla vakaan 6 kW:n tehon takaamiseksi. Se on ihanteellinen valinta taloudellisten "PV + Energy Storage" -ratkaisujen toteuttamiseen syrjäisillä alueilla, maaseudun omakotitaloissa ja pienissä liikkeissä.

3. Älykäs rinnakkaiskäyttö ja kolmivaiheinen verkko

Yksivaiheinen laajennus: Jopa 12 yksikköä voidaan kytkeä rinnan 72 kW:n kokonaisteholla, mikä vastaa kotitalouksien tarpeita, jotka vaativat asteittaista kapasiteetin lisäystä.

Kolmivaihejärjestelmä: Tukee 3 tai useamman yksikön rinnakkaisliitäntää 380 V:n kolmivaiheisen järjestelmän muodostamiseksi (6 kW/vaihe, yhteensä 18 kW), joka pystyy syöttämään suoraan teollisuuskuormia, kuten kolmivaiheisia vesipumppuja, ilmastointilaitteita ja pieniä työstökoneita.

4. Laaja MPPT-tuloalue

Yksi MPPT-kanava (tukee 2 merkkijonoa), jonka käyttöjännitealue on 85 V–450 V ja käynnistysjännite vain 85 V; yhteensopiva 8–10 standardin PV-paneelin kanssa. Maksimitulovirta 27A ja oikosulkuvirta 35A, mikä varmistaa yhteensopivuuden useiden PV-moduulien kanssa.

5. Älykäs BMS-kommunikaatio

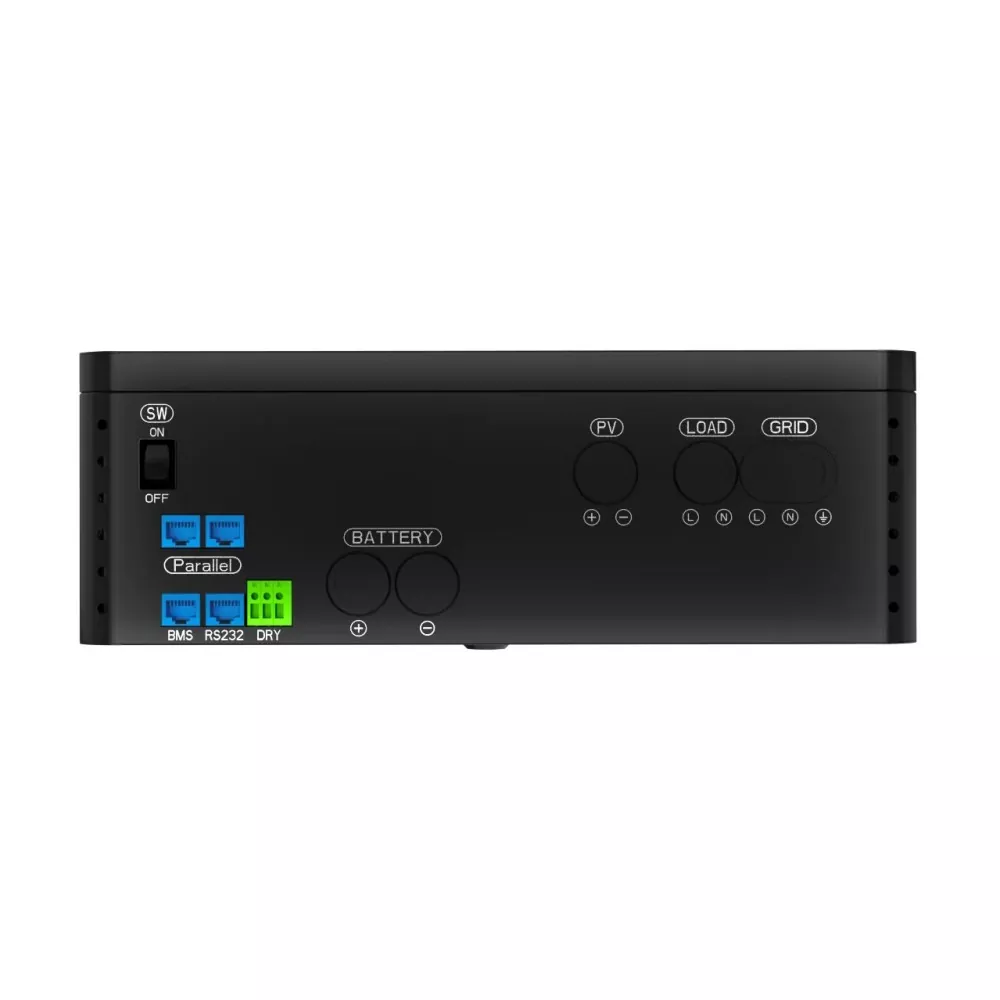

Sisäänrakennettu RS485-liitäntä mahdollistaa reaaliaikaisen viestinnän tavanomaisen 48 V litiumpariston BMS:n kanssa (yhteensopiva protokollien, kuten Pylontechin kanssa), hallinnoimalla automaattisesti lataus-/purkausparametreja akun käyttöiän pidentämiseksi.

6. Nopea UPS-vaihto

UPS-tilassa on vain 10 ms:n kytkentäaika, mikä varmistaa keskeytymättömän virran kriittisille kuormille, kuten tietokoneille, valvontajärjestelmille ja lääketieteellisille laitteille. Kodinkonetila tarjoaa 20 ms kytkentäajan, mikä mahdollistaa laajemman verkkojännitteen vaihtelun.

Tuoteparametri

Sovellettavat skenaariot

1. Asuinrakennuksen verkko-/varavirtalähde

Soveltuu maaseudun itse rakennettuihin koteihin, vuoristomökkeihin ja kaupunkiasuntojen parvekeenergian varastointijärjestelmiin. Aurinkosähkö tuottaa sähköä ja lataa akkua päivällä, kun taas akku ottaa automaattisesti vallan yöllä tai sähkökatkon aikana.

2. Pienet yritykset ja studiot

Tarjoaa 6 kW perustehoa pienille supermarketeille, kampaamoihin, studioihin ja kuriirien noutopisteisiin, mikä tukee laitteiden, kuten tietokoneiden, valaistuksen, pakastimien ja tulostimien, vakaata toimintaa.

3. Kolmivaiheiset tehokuormat

Kolme yksikköä voidaan rinnakkaista muodostaa 380 V:n kolmivaiheinen järjestelmä, joka pystyy ohjaamaan kolmivaiheisia syväkaivopumppuja, pieniä ilmakompressoreita, puuntyöstökoneita ja paljon muuta, mikä vastaa maatalouden kastelu- ja pienten käsittelylaitosten tehotarpeita.

4. Ulkoilu ja hätäsähkö

Kun 6 kW:n 48 V Parallel Off Grid Solar Inverter on yhdistetty mobiiliakun ja aurinkopaneelien kanssa, se toimii tilapäisenä virtalähteenä leirintäalueilla ja hätätilanteissa. sen kevyt muotoilu helpottaa kuljetusta ja nopeaa käyttöönottoa.

Räätälöintipalvelut

KTAC tarjoaa OEM/ODM-palveluita GA-sarjan inverttereille, mukaan lukien:

1. Mukautettu kotelon väri- ja logotulostus

2. BMS-protokollan viritys kolmannen osapuolen akuille

3. Parametrien esiasetukset (esim. latausjännitteet, lähtötaajuus)

4. Pakkaussuunnittelu ja monikieliset käyttöohjeet

Ota yhteyttä tekniseen tiimiimme räätälöityä ratkaisua varten.

FAQ

1. Mitkä ovat tärkeimmät erot GPEO-6KL1:n ja GPEO-12KL1:n välillä?

6KL1:n teho on 6 kW, se on kevyempi (12,4 kg vs. 28,5 kg) ja kompaktimpi, joten se sopii yhden hengen asennukseen ja ahtaaseen ympäristöön.

12KL1:n teho on 12 kW ja suurempi hyötysuhde (99,9 % vs. 98,0 %), vaikka sen kustannukset ja paino ovat korkeammat.

Molemmat mallit tukevat usean yksikön rinnakkaisliitäntää ja kolmivaiheista verkkoa.

2. Miten kolme 6KL1-yksikköä muodostavat 380 V:n kolmivaiheisen järjestelmän?

Yhdistä kolme invertteriä synkronointitiedonsiirtokaapeleilla ja määritä ne isäntälaitteiksi (L1), orjaksi 1 (L2) ja orjaksi 2 (L3). Jokainen vaihe tuottaa 6 kW 380 V/400 V verkkojännitteellä, jolloin kokonaisteho on 18 kW. Tämä asetus soveltuu käytettäväksi kuormien, kuten kolmivaiheisten moottoreiden ja vesipumppujen, käyttöön.

3. Kuinka monta yksikköä voi maksimissaan rinnakkaista yksivaiheiseen käyttöön? Mikä on kokonaisteho?

Jopa 12 yksikköä voidaan rinnakkaista, jolloin kokonaisteho on 72 kW. Rinnakkaiskäyttö edellyttää virranjakavien tietoliikennekaapeleiden käyttöä ja varmistaa, että kunkin invertterin akun kapasiteetti on sama.

4. Voidaanko 6KL1 ja 12KL1 sekoittaa rinnakkain?

Ei. Kun kytketään rinnan tai verkkoon, invertterien on oltava samaa mallia ja ohjelmistoversiota; muuten saattaa esiintyä kiertovirtoja ja tehon epätasapainoa.

5. Mikä akun kapasiteetti vaaditaan?

Akun kapasiteetti on vähintään 5 kWh (noin 100 Ah @ 48 V), jotta se tukee 6 kW:n täydellä kuormituksella 0,8 tunnin ajan. Päivittäiseen varatehoon 10–20 kWh on käytännöllisempi. Invertterin maksimilatausvirta on 120A ja se on yhteensopiva 100–300Ah LiFePO4-akkujen kanssa.

6. Jos MPPT-kanavaa on vain yksi, miten eri suuntiin päin olevat PV-paneelit voidaan kytkeä?

Kaksi eri suuntiin päin olevaa PV-paneelisarjaa voidaan kytkeä rinnan samaan MPPT:hen (varmistamalla, että jännite- ja virtarajat eivät ylity), tai voidaan käyttää ulkoisia optimoijia. Monimutkaisempiin järjestelmiin suositellaan dual-MPPT-mallia (kuten 12KL1).
